C3DMEMO – Tutorial para criar tabelas

Vou fazer um pequeno post hoje para mostrar como fazer tabela de locação usando o C3DMEMO.

Primeiro, baixe o programa e instale.

Depois, tenha um projeto qualquer, onde seu lote ou subdivisão tenha ao menos uma polilinha fechada.

Serve parcel no Civil 3D?
R: Claro!!!

Vamos usar o comando TABLECREATOR

A princípio vai parecer meio estranho no início, mas é bemmmmm simples, você vai ver, hehehehe

Para a coisa toda funcionar no AutoCAD puro, você precisará de uma polilinha fechada e dentro dela, insira um bloco com os atributos:  NOME, NUMERO e DESCRICAO:

Coloque o polígono no layer LOTE por exemplo.

Seria interessante que, se os vértices precisarem ter nomes, coloque blocos com atributos PONTO e DESC por exemplo:

Ao chamar o programa, a primeira coisa que ele pergunta, é se será uma tabela no excel ou é pra desenhar no cad. Aqui escolha um, tanto faz!!!

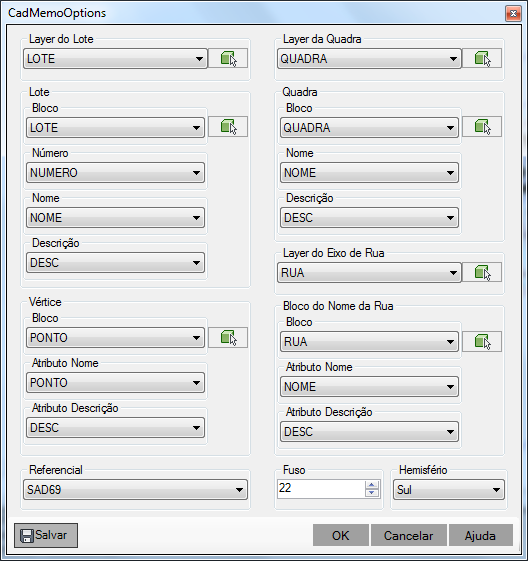

Aí, vai aparecer uma tela para configurar algumas coisas:

Confuso?
Aí o programa está te perguntando:
Quais blocos eu uso para ler os nomes dos lotes, vértices e ruas?
Quais os layers das polilinhas dos lotes, quadras e ruas?

Simples, né?

Dica: pra primeira tentativa use o DWG de exemplo do programa chamado “/dwg/CADMEMO.DWG“.

Aí vai aparecer a tela abaixo:

Preste bem atenção.

No quadro da esquerda, você escolhe os lotes ou quadras inteiras. No caso selecionei apenas um lote.

No quadro da direita, vamos formatar a tabela.

Primeiro, faça um duplo-clique na palavra “Loteamento”, a célula que esta selecionada na imagem.

Depois, faça duplo clique na palavra “Polígono”. Vai aparecer assim:

Perceba que, ao fazer o duplo clique, o nó se expande. Estamos interessados no nó “Loteamento  / Polígonos / Segmentos“, ok?

Esta coluna não aparecerá na tabela, ela só serve para dar “layout” à tabela.

Agora, vamos incluir 3 colunas: SEGMENTO, DISTANCIA, AZIMUTE

Para isso, clique o ícone indicado:

Ele insere colunas na nossa tabela.

Agora, faz duplo clique nos ícones com 3 pontinhos (…).

Abrirá uma caixa. Nela escreva o nome da coluna:

Simples, não?

Bem, faça isso para as três colunas. Vai se parecer com a imagem acima.

Agora, falta preencher a linha que escreve alguma coisa na tabela. Para isso, duplo clique no ícone marcado na célula:

Note que um segmento pode ser em arco ou pode ser uma reta e as propriedades podem variar conforme for um ou outro.

Então duplo clique no ícone da linha.

Este é o editor de macros. É nele que a coisa toda acontece.
a) clique na caixa marcada com (1)
b) escolha a propriedade “Vértice Inicial”
c) na caixa (2), no item “Mostrar”,  escolha “Nome”
d) clique o botão em (3)
e) observe o resultado em (4)

Bom, agora insira em (4) um caractere traço (“-“) e repita a operação anterior, escolhendo o vértice final.
Ficará algo assim:

“[VerticeInicial:(MostraVertice:Nome|Caps:Minusculo)] – [VerticeFinal:(MostraVertice:Nome|Caps:Minusculo)]”

Isso produzirá um texto parecido com “1-2”, “2-3”, entendeu?

Agora clique o botão “OK” para fechar o editor.

Abre o editor para coluna da distância. Nela escolha a propriedade “Comprimento”. A macro vai aparecer assim no final:

[Comprimento:(CaracSepDecimal:Virgula|CasasDecimais:3|Unidade:m|MostraUnidade:SimComEspaco|CaracSepMilhar:Ponto|FNumero:Numeral)]

Note que é a propriedade “Comprimento” com uma série de configurações.

Para o azimute, as propriedades serão assim:

Ou seja, o texto:

[InfoAngulo:(MostreGrau:GrauMinSec|Unidade:grau|Angulo:Azimute|Espacado:False|CaracSepDecimal:Virgula|CasasDecimais:3|CaracSepMilhar:Ponto|FNumero:Numeral)]

Percebe a relação?

Bom…. quem usa o civil 3d já deve ter percebido a semelhança com o “Label Style Composer”.

Note que as linhas que não estão “ticadas” não produzirão nenhum texto, então não aparecerão na tabela final.

Você pode ignorar elas ou clicar o botão para apagar linhas para remover elas.

No fim, deverá ser algo assim:

No total, preenchi apenas 3 células no título e 3 células com valores. Rápido, não?

Olhe no canto superior esquerdo. Clique o Botão SALVAR.

Isso mesmo!! Você vai salvar o template de tabela!!!

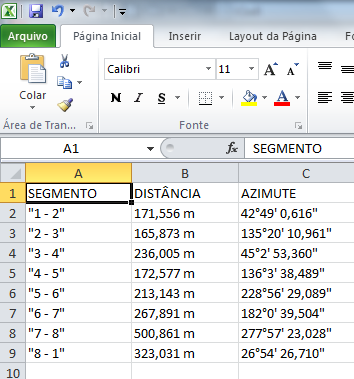

Agora, clique o botão “OK” e veja o resultado no Excel, se esta foi sua opção inicial:

Suponha que agora você que a planilha no cad.

Chame o comando TABLECREATOR novamente.

Escolha a opção desenhar no cad.

Informe o ponto de inserção.

No canto superior esquerdo, clique o botão “ABRIR” o template salvo.

Clique o botão “OK”

Simples né?

Sim, podem acontecer bugs. Se você achar algum, me avisa o quanto antes!!!
