PipeNetwork - PartBuilder



Ok, ok, ok!!!! como diria aquele cara da redetv, hehehe

Já temos uma lista de material, fizemos um lançamento básico, mas... Não tem os tamanhos das caixas que queremos....
Isso é um problema se você se importa em apresentar um desenho onde as caixas tem seus tamanhos reais, mas não se você só apresenta uns esquemáticos...

Se você faz a segunda opção... Lamento... Tu é muito preguiçoso, não??
Então vamos fazer ter os tamanhos que queremos!!!
Pegue o dwg do tutorial anterior

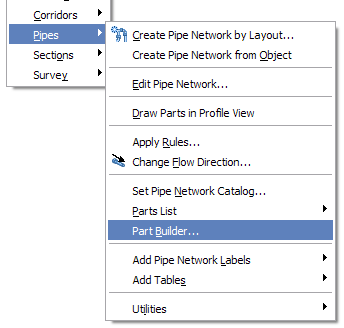

Abra o PartBuilder:

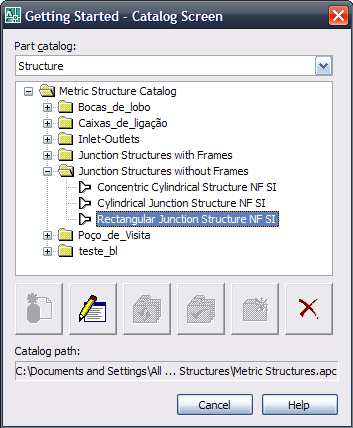

Pra começar, vamos fazer a CL (caixa de ligação), escolha a "Junction Structure without frame":

Veja que estou editando Structures, hein?, ao selecionar a caixa correta, clique o botão que tem uma caderneta e lápis...
Vai abrir um desenho.... Opa!!!!!!!
Abrir desenho? que desenho???
É um desenho que esta na pasta:
"C:\Documents and Settings\All Users\Dados de aplicativos\Autodesk\C3D 2008\enu\Pipes Catalog\Metric Structures"
Se você usa o windows XP

Aliás, ali tem outros arquivos que compõe o catálogo de desenhos que possibilitam tudo funcionar... Não mexa em nada se não souber o que está fazendo!!!

Voltando... Notou que abriu uma janela escrito "ContentBuilder":


Tem uma carretada de coisas ali...
Como só vamos adicionar os tamanhos das caixas que queremos, não vou me ater a todos os detalhes....

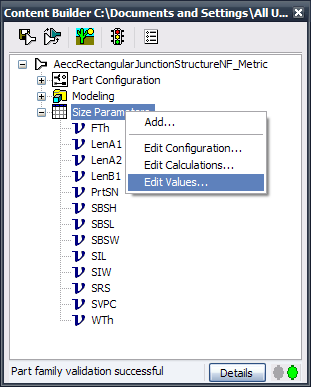

Selecione "Size Parameters" e clique o botão direito do mouse sobre ele.... Escolha "Edit Values"

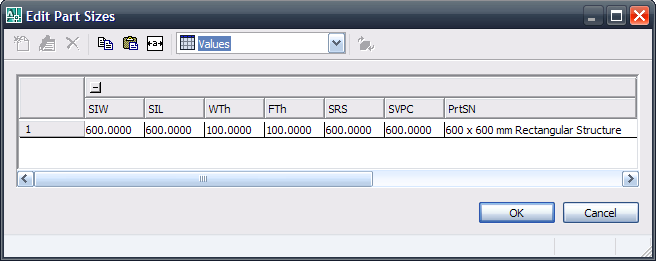

Na nova janela que se abre estão os parâmetros que são usados para criar o modelo tridimensional da caixa

É tudo paramétrico, largura interna, espessura da parede, altura...
Confesso que não estudei tudo ainda, hehehe
Os parâmetros que nos interessam são SIW e SIL, "S tructure I nner W idth" e "S tructure I nner L ength" respectivamente (está invertido eu sei...)

Ah para saber o que cada código quer dizer, escolha no menu "Parameter Configuration":


Bom, selecione o valor que está em SIW, e clique Edit:

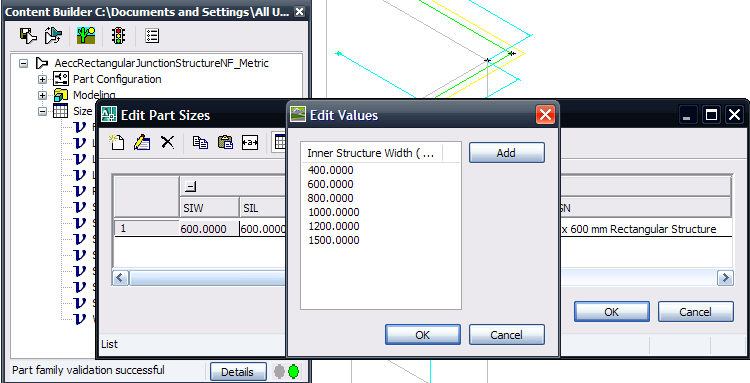

Vai aparecer uma lista dos valores possíveis. No meu caso, está configurado para milímetros (Veja o seu caso em "Parameter Configuration", na coluna do SIW)
Editei estes valores para (veja quantas janelas):

É isso.... Repita o processo para o SIL (largura interna da caixa)
É provável que sua caixa seja de concreto com 15cm de largura, como as que eu uso, então altere o valor do "Wth" (wall tickness, ou espessura da parede) para 150mm (unidades, não esqueça...)

Reparou que tem um modelo 3D da caixa aberto? Dê uma olhada no desenho!!!

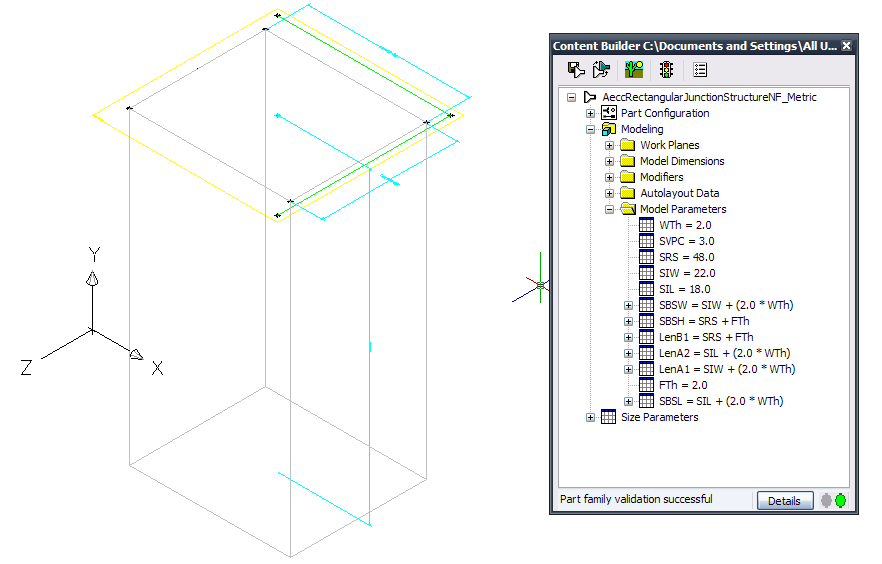

Expanda "Model Parameters" em "Modeling", ali você verá como os parâmetros se relacionam através de equações:

Não esquente com estas equações, nem com os valores que algumas variáveis possuem, elas estão ali apenas para que algo seja desenhado...

Bom, Agora que já alterei as dimensões internas (SIL, SIW) e parede (Wth), edite também a espessura da laje de fundo (Fth, floor tickness)

Reparou que a nossa caixa não tem tampa?... Isso pode ser um problema!!
Vamos adicionar uma tampa!! Em "Size Parameters", clique ADD

Na janelinha, escolha "Slab Tickness", ela corresponde ao parâmetro SSTh, e será a nossa tampa:

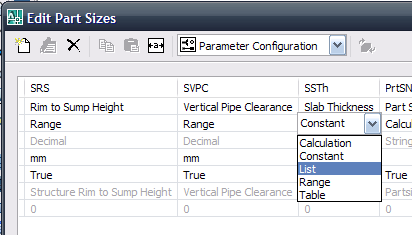

Agora procure na lista, onde está o SSTh, configure-o para aceitar uma lista de valores, e edite para milímetros as unidades:


Configurando como LIST o tipo de origem de dados, podemos pré configurar valores para a espessura da tampa e também evitar que valores quebrados sejam inseridos ali.

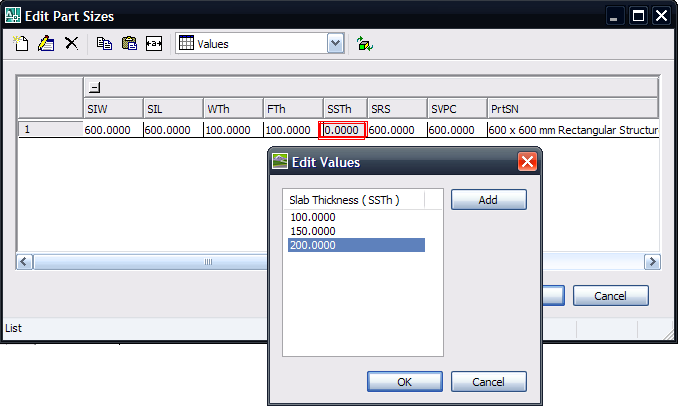

Com isso, vá em "Values" (trocando naquele dropdown no meio desta janela), ache o SSTh e edite os valores, clicando o Edit:

Ainda falta fazer ele entender o que fazer com isso!! Para tal, temos de editar o modelo:


Vai aparecer uma tela com as descrições e valores/equações usados no modelo. Basicamente vamos fazer ele saber que a estrutura tem tampa, e deve computar isso no cálculo da altura total da estrutura.

A altura é dada pelo parâmetro LenB1, olhe o modelo 3d, é uma "dimension" com o texto "lenB1", coloque o parâmetro SSTh na sua fórmula:

Faça o mesmo com a fórmula do SBSH (Structure Height)

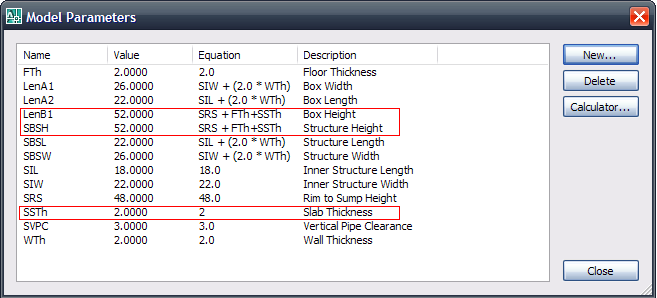

Por fim, coloque o valor 2 em SSTh, deverá ficar assim:


Ok, perfeito, só salvar, mas em vez de salvar apenas, vamos "salvar como", para termos a estrutura original intacta!

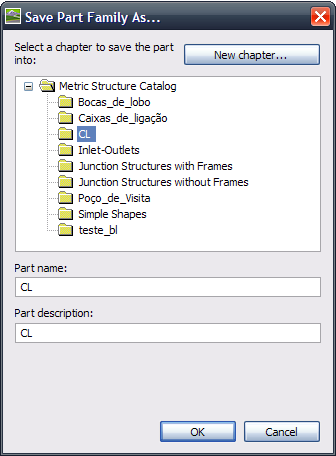

Para tal, clique "Save PartFamily As":

Com isso podemos criar a nossa CL:

Clique o botão "New Chapter" para criar uma pastinha, chame-a de CL, dê o nome da sua estrutura e a descrição e clique OK

Agora edite a "Part List" DRENAGEM, adicione a CL:

(Veja o tutorial 12.1 para saber como adicionar)

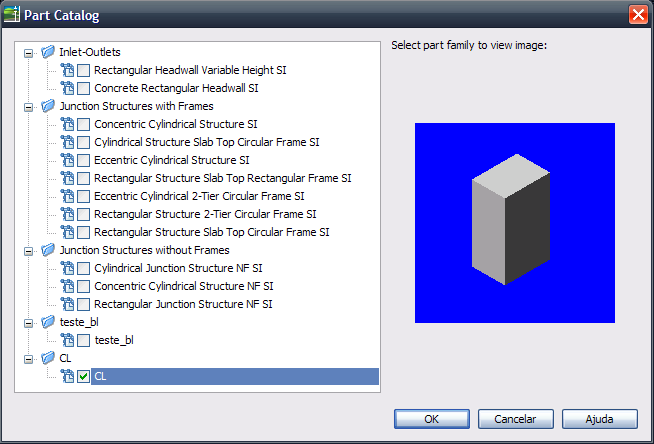

Adicione uma "Part Size" (idem) e edite a PipeNetwork "A"
Adicione uma CL do novo modelo (que acabamos de editar) e a inclua no perfil

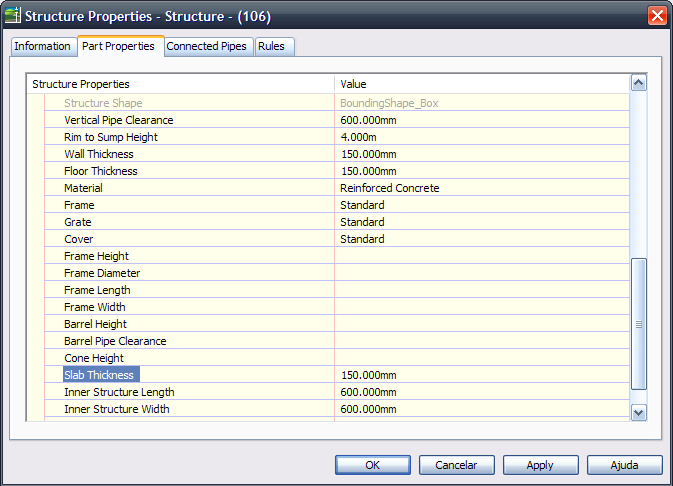

Agora, peça as propriedades da caixa... Veja que alem dos dados que a CL antiga tem, temos o "Slab tickness":

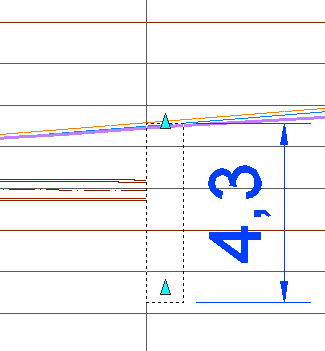

Para garantir que deu certo, coloque o "Rim to sump height" para 4m, vá no perfil e meça:

4.3m!!, claro, a tampa tem 15cm, e o fundo mais 15cm!!! e veja os blips, o do fundo está na no topo da laje de fundo
Veja o dwg como ficou
That's it!!
