Platôs
Que tal demarcar em planta as manchas de corte e aterro no seu terreno com o Civil 3d?, para
fazer isso, você precisará:
1) do civil 3d (é, precisa sim, hehehe)
2) uma superfície de terreno já modelada...
3) uma superfície de terraplenagem
Bom, vou usar aquela do tutorial 7
e digamos que eu queira fazer um platô, para um campo de futebol society por exemplo...
Ele tem medidas de 25x45m
então vamos fazer um retângulo com estas medidas e vamos dar um offset de 2 metros da borda, só pra não ficar muito em cima, ok?
bom, se você já baixou o terreno acima, ligue os triângulos e as curvas, em
seguida desenhe um retângulo que passe por:
X=675722.3916 Y=7195963.1843
X=675736.0610 Y=7195988.7606
X=675779.2762 Y=7195965.6640
X=675765.6068 Y=7195940.0877

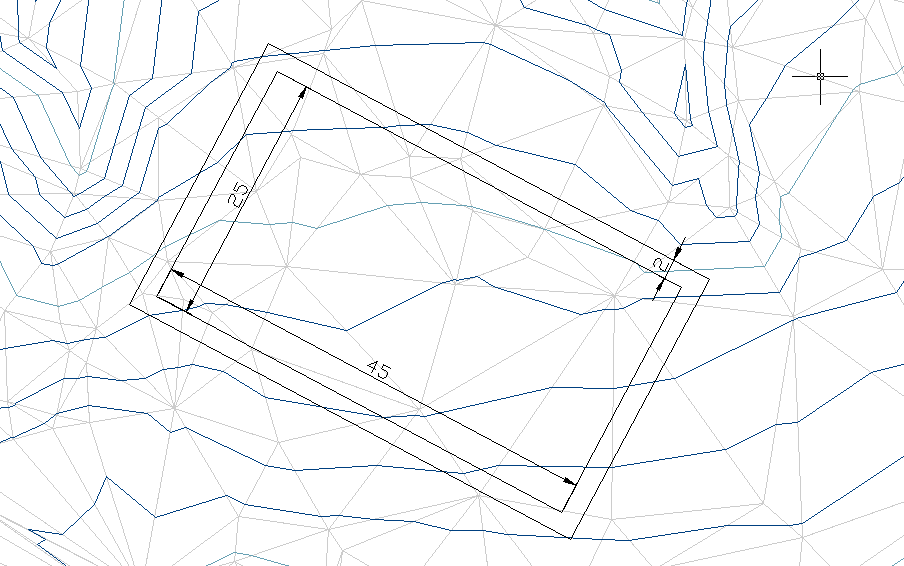

vai ficar assim:

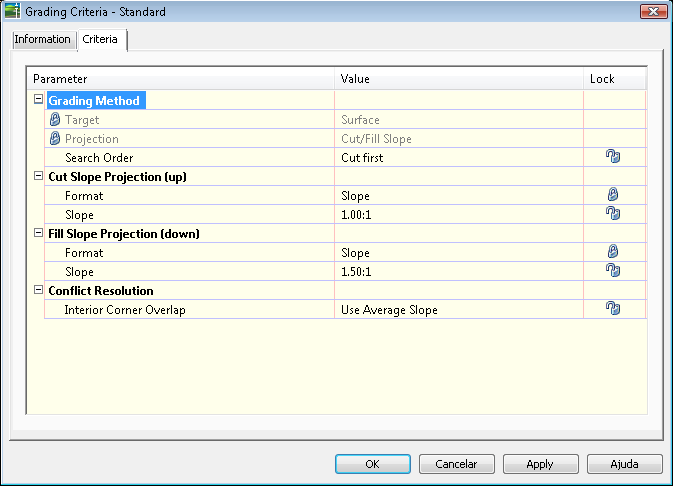

Em seguida, configure um grading criteria assim:

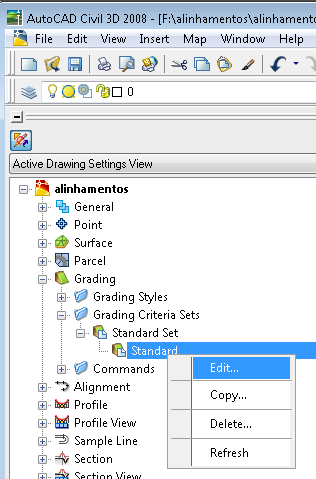

Isto você az aqui:
Bom, feito isso, aplique a elevação 865 na polilinha do platô que você desenhou...
Digamos que seja esta a cota do seu campo (precisa dizer como?)

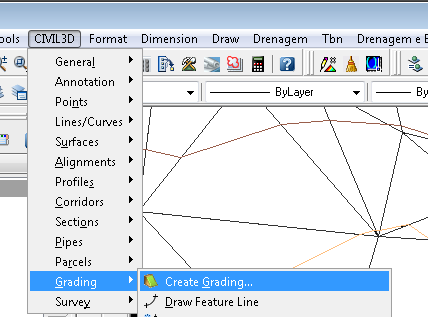

Em seguida, use o comando "GRADINGTOOLS":
Vai aparecer a barrinha de edição de gradings:
Escolha "Create Grading" (o botão destacado), selecione a polilinha que delimita o talude.
O c3d te pergunta o lado que é para desenhar o talude, informe o lado de fora

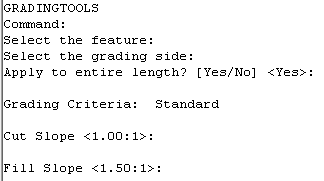

Ele ainda pergunta a inclinação dos taludes de corte e aterro, sua linha de comando
ficará assim:

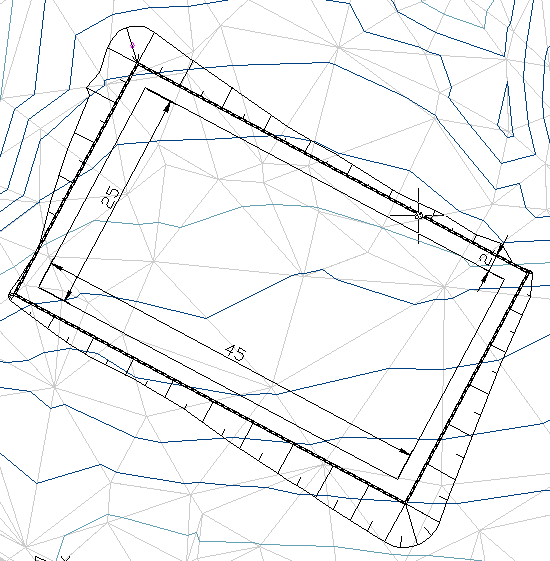

Bom, vai ficar assim:
Agora, crie uma superfície e a chame de "PLATÔ", adicione a polilinha com elevação 865, ou a feature line interna do
platô como "BreakLine" isso criará a "mesa" do platô

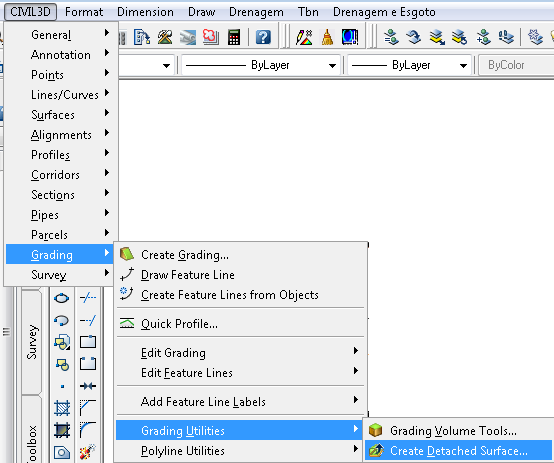

Ah, se o seu grading ainda não tem uma superfície, use o comando CREATEDETACHEDGRADINGSURF:
Ele irá perguntar qual o grading group, escolha o que acabamos de criar, claro, hehehe
O civil 3d irá perguntar pelo nome e pelo estilo da superfície a ser criada, escolha um estilo diferente da mesa, assim você exercita essa tarefa...
Ficará algo parecido com isso:
Veja que ele não triangula a área da "mesa" do platô

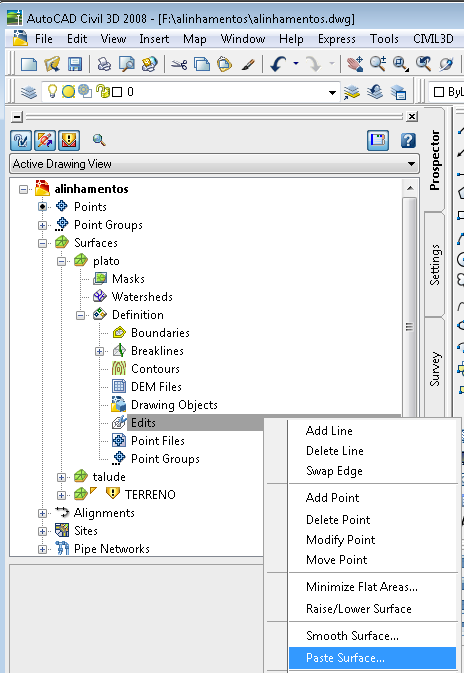

Agora, uma brincadeira interessante: vamos colar a superfície do talude na superfície da "mesa", para isso, use este comando:

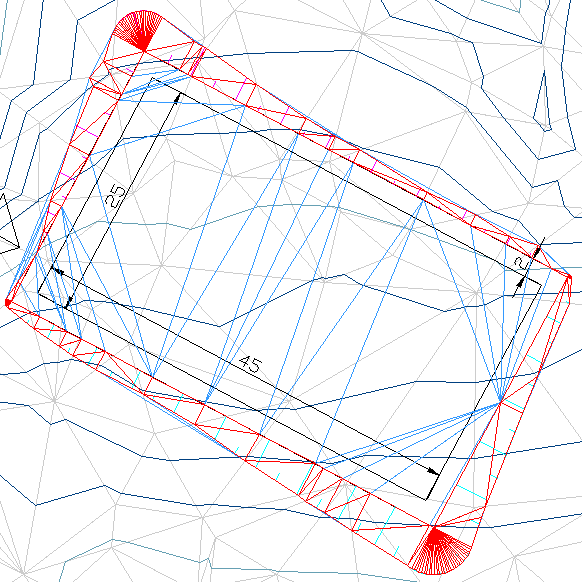

Aparecerá um quadro onde você deve escolher a superfície do talude, clique ok, vai ficar assim:

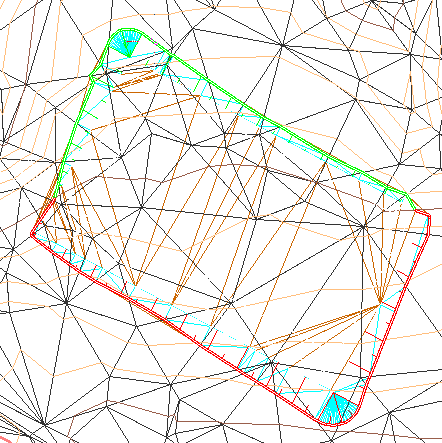

Veja que alguns triângulos estão errados, são aqueles que a seta aponta, para eliminar eles, vamos adicionar a featureline externa do talude como "boundary" da nossa superfície:

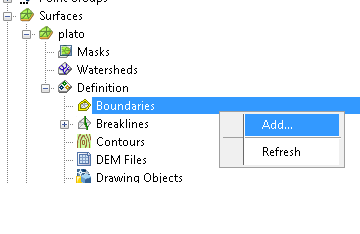

Deixe desmarcado a caixa "Non Destrutive BreakLine" e a opção Type como "Outer" no quadro que aparece e escolha a boundary externa:
Pronto, os triângulos errados somem

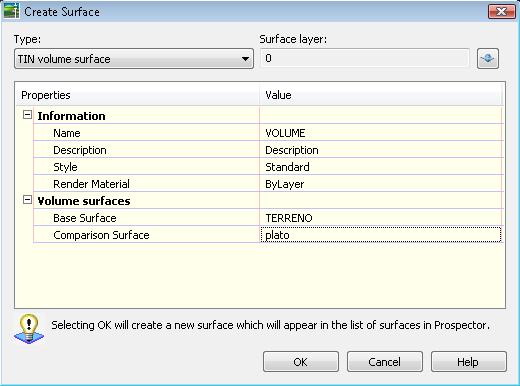

Agora, vamos criar uma superfície de volume do tipo TIN, configure assim:
Aqui é importante marcar corretamente a superfície base (o terreno) e o platô
Calma, tá quase lá!!!

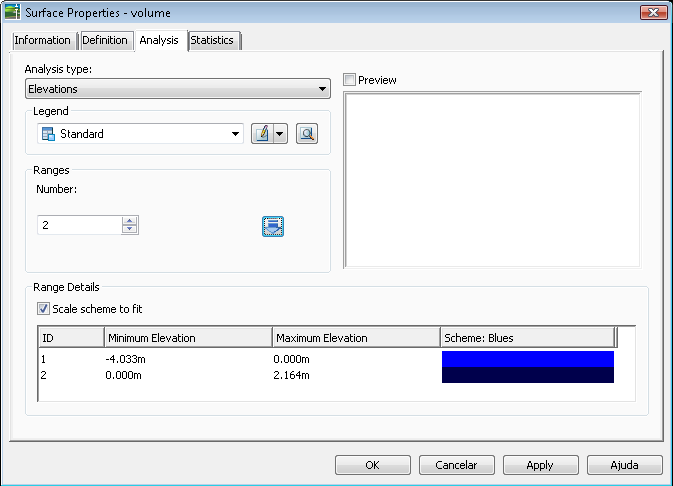

Agora, peça propriedades da superfície "volume", vá até a aba "Analysis"
em analysis type, escolha "Elevations", em range, coloque 2 e clique a seta que aponta para baixo, como nesta tela:
Veja que a porção mais clara (elevações negativas) da coluna "Scheme" serão as áreas de corte,

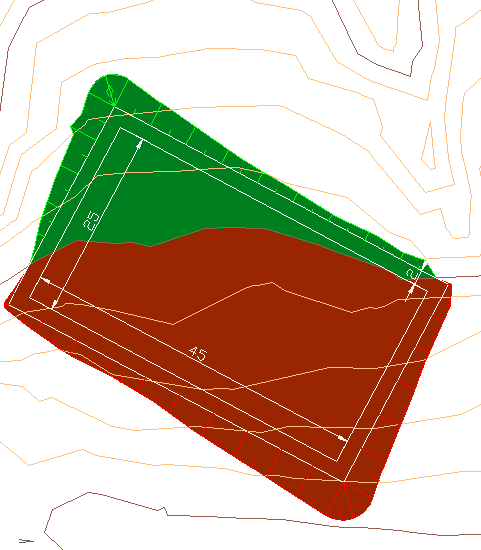

configure para um vermelho escuro e a porção mais escura (elevações positivas) são as áreas de aterro, configure ela para um verde escuro, clique os OK necessários e veja como fica:
Aqui ainda configurei os estilos dos taludes de corte e aterro, para vermelho e verde claros respectivamente, bacana não?
editado 11/09/2008:

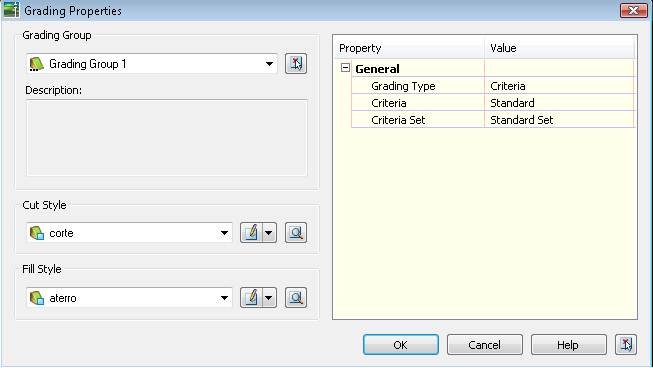

Use o comando GradingProperties, para ver a tela acima

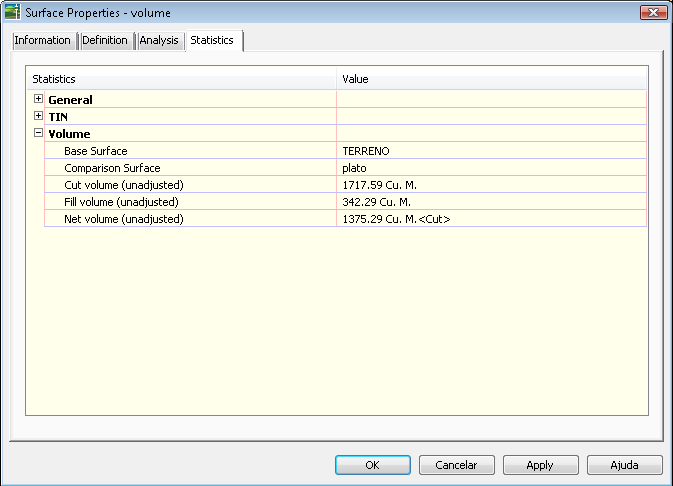

Volumes: peça "surface properties" no prospector para a superfície "volume" e vá até a aba "Statistics":

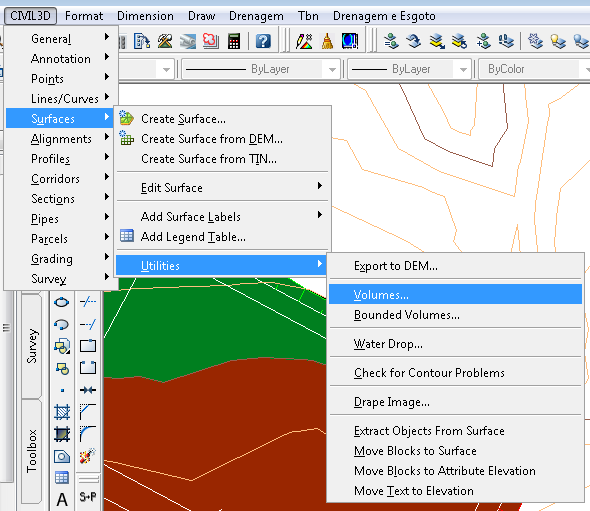

como alternativa, use o comando REPORTSURFACEVOLUME:

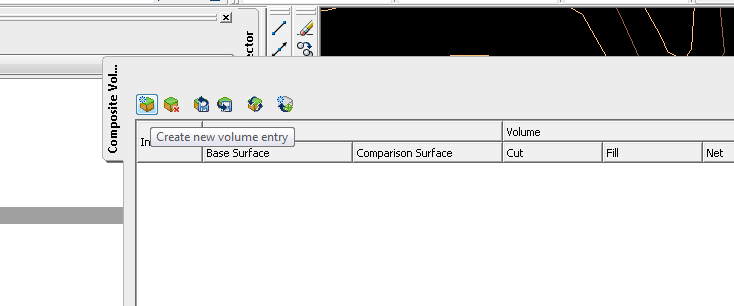

aparece esta tela, clique o botão destacado:

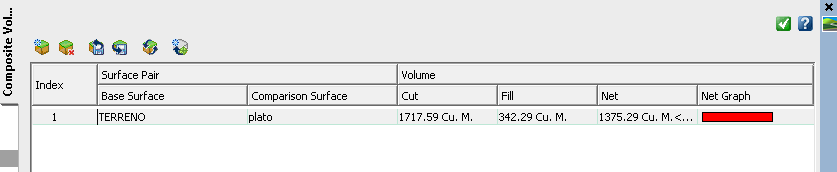

na coluna "base Surface", escolha a superfície do terreno, e na coluna "compairson Surface" escolha o platô, veja como fica:
Er...
Deu o mesmo valor??? ufa!!! aqui deu, hehehheh
Veja que são valores absolutos sem fator de empolamento, hein
dwg do platô
