Superimposed Profile (Greides - Cotas Impostas)
Agora vamos fazer o próximo tipo de perfil: SUPERIMPOSED
Mas o que seria isso? é mais ou menos assim: vamos projetar o perfil do alinhamento A0 no
ProfileView do alinhamento A2, um pouco confuso, mas bem simples na verdade.
O truque está em saber de que estaca até que estaca vamos fazer isso!!!

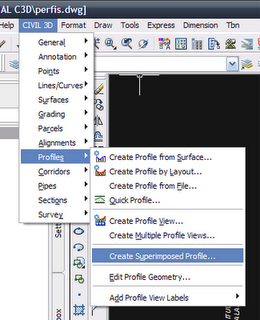

A principio, acione o comando SUPERIMPOSEPROFILE
Ele irá perguntar o "Source Profile" e o "Destination Profile View".
Selecione o greide do alinhamento A0, depois o

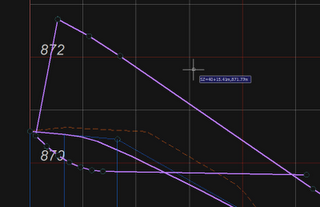

ProfileView do alinhamento A2 e clique ok, veja como fica:
Não muito útil, não é? que tal criarmos um "endpoint" nesse troço? Assim, a cota que queremos na interseção dos perfis será facilmente capturada apenas ligando o osnap!!

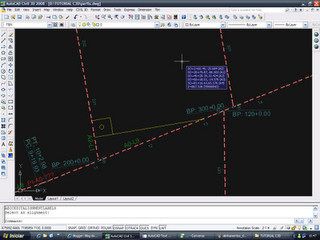

Analise a figura:
A idéia básica é colocar a "End Station" ou a "Start Station" do alinhamento A0exatamente no cruzamento dos alinhamentos, deixando a outra estaca num ponto tal, que o trecho do alinhamento A0 a ser representado se projete no alinhamento A2!! No caso apresentado acima, ao criar o superimposed do Greide-A0 no ProfileView-A2, é a "Start Station" que fica no cruzamento dos alinhamentos A0 e A2, já a "End Station" pode ficar em qualquer lugar adiante ("End Station" tem que ser maior que "Start Station").

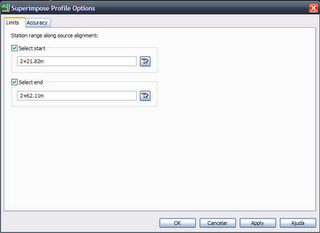

Vai ficar assim na tela do superimposed:
Ah, as estacas não parecem iguais? bem...
Uma coisa é a bendita estaca brasileira, de 20m e outra é o que mostra nas telas do C3D, que são de 100m
Como eu defini nos alinhamentos que o "station index" é 20 metros, em planta irão aparecer estacas de 20m, mas nas telas do c3d infelizmente não dá pra fazer o mesmo, sendo assim lá irão aparecer estacas de 100m....

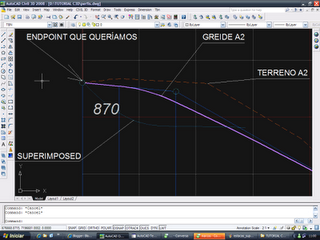

Assim, garantimos um endpoint no nosso ProfileView:
E pronto é so ajustarmos o greide A2 nesse ponto.
Observação:
Defina nomes e estilos coerentes, exemplo:
Terreno-A0 -> perfil do terreno do alinhamento A0
Greide-A0 -> greide do alinhamento A0
Super-A1-A0 -> superimposed do greide A1 no ProfileView A0
Saca? Quando formos criar o "corridors" esses nomes ajudam a não criar confusão

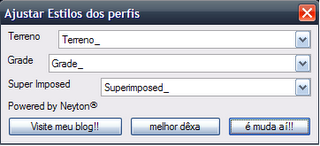

E se fez muitos perfis e não ajustou o estilo? o que fazer? ajuste um a um na mão, ou use esta ferramenta: Download do SetPerfStyle
Ela seta o estilo de todos os perfis selecionados (que estão visíveis no desenho) nos estilos correspondentes!! Quer ver como ela funciona?
Uso bastante ela, hehehehe
Em fim, creio que conseguimos desenhar alguns greides!!
Se você não entendeu nada, mande um comentário, se você entendeu, mande um comentário!!!
hehehe
O intuito não é ensinar engenharia, é ensinar a usar a ferramenta, se está com dúvida na engenharia da coisa,
comece vendo este link
Por acaso achei este link, é uma ótima referência, assim nos atemos mais na ferramenta!!
