MLH2

English Help

O comando MLH2 cria malhas de coordenadas

Para usar o comando:

1. chame-o na linha de comando: MLH2
2. Você deverá selecionar uma polilinha fechada se estiver no Model Space, ou informar um retângulo. Se estiver no Paper Space, apenas selecione a viewport. Sim, pode ser polygonal viewport ou viewport normal.

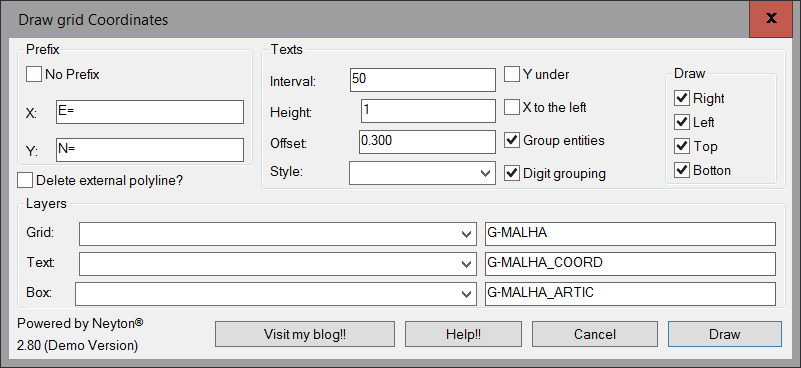

3. Irá abrir uma tela:



   Nela escolha:
   1. Os textos da malha pode ter ou não prefixos (X, Y ou N, E por exemplo)
   2. Intervalo das quadrículas, ou seja o tamanho da mesma
   3. Posição do texte, se está por cima ou por baixo da linha
   4. Se desenha textos em todas as posições ou apenas em algumas
   5. Os layers dos elementos a serem desenhados
   6. Estilos de textos
   7. Escolha se a articulação será mantida ou não
4. Clique Draw e veja o resultado:
