Memoriais


O comando Memoriais cria um memorial descritivo das polilinhas selecionadas.
Para usar o comando, chame-o na linha de comando.

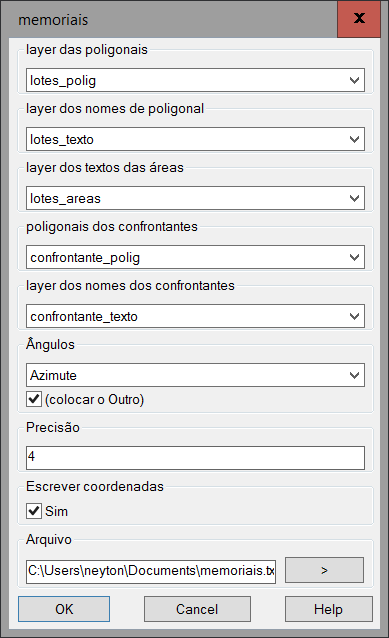

Irá abrir uma tela:



Nela escolha os layers dos elementos a serem lidos:
  1. Layer das polilinhas a ser feito o memorial. Cada polilinha deve ser fechada e o ponto inicial deverá ser aquele que você quer que seja o ponto de partida
  2. Layer do nome do lote - cada polilinha deve ter um elemento TEXT com o nome do lote
  3. Layer da área do lote = cada polilinha deve ter um elemeeto TEXT com a área em metros quadrados
  4. Layer das polilinhas dos confrontantes, cada confrontante deve ter uma polilinha fechada, apenas para informar ao programa qual o incicio e fim do confrontante
  5. Layer do texto do confrontante, informa o nome do confrontante em um elemento de texto
  6. Azimite/Rumo, você deve escolher se quer mostrar ângulos em azimite ou rumo ou os dois
  7. Incluir coordenadas, informa se as coordenadas X e Y de cada vértice faz parte da descrição
  8. Onde salvar o arquivo de texto resultante

Cada polilinha listada pode ser confrontante de outras polininhas, mas para o caso de ruas, rios ou terras, o nome do confrontante deverá ser enclausurado por uma polilinha, apenas para facilitar a leitura do programa.

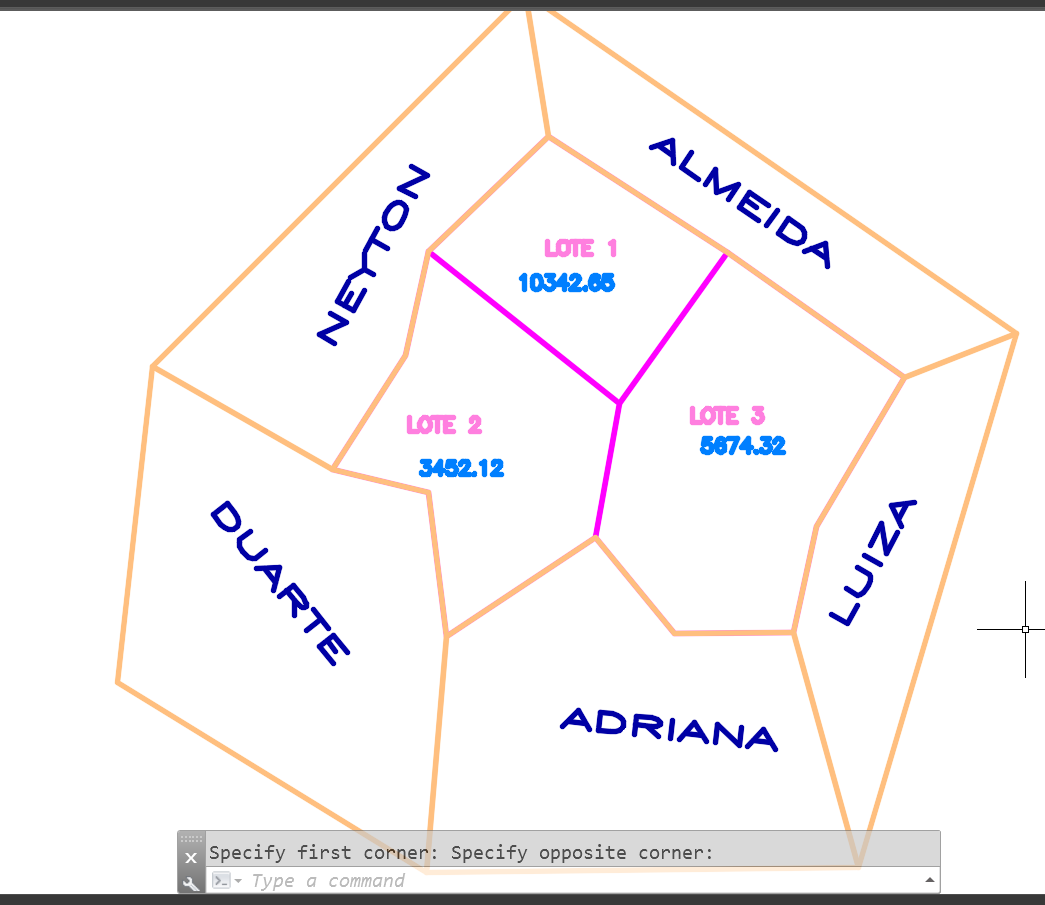

Considere o exemplo abaixo (Download dwg):




Após processado o resultado será:

LOTE 3 - 5.674,32 m² (cinco mil e seiscentos e setenta e quatro metros e trinta e dois decímetros quadrados) - O ponto de partida 0=PP tem início nas coordenadas Norte: 7.192.649,876m, Leste: 670.685,966m e, seguindo no azimute 10° 25' 15"(79° 34' 45" NE) numa distância de 44,91 metros com LOTE 2 vamos ao ponto 01; deflexionando à direita no azimute 35° 28' 30"(54° 31' 30" NE) e seguindo divisa com LOTE 1 numa distância de 61,44 metros vamos ao ponto 02; deflexionando à direita no azimute 125° 15' 06"(35° 15' 06" NO) e seguindo divisa com ALMEIDA numa distância de 71,85 metros vamos ao ponto 03; deflexionando à direita no azimute 210° 50' 30"(59° 09' 30" SO) e seguindo divisa com LUIZA numa distância de 57,22 metros vamos ao ponto 04; deflexionando à esquerda no azimute 192° 18' 39"(77° 41' 21" SO) numa distância de 35,99 metros vamos ao ponto 05; deflexionando à direita no azimute 269° 20' 32"(0° 39' 28" SO) e seguindo divisa com ADRIANA numa distância de 39,27 metros vamos ao ponto 06; deflexionando à direita no azimute 320° 43' 05"(50° 43' 05" SE) numa distância de 41,34 metros vamos ao ponto 0=PP, fechando o perímetro e completando a descrição.

LOTE 2 - 3.452,12 m² (três mil e quatrocentos e cinqüenta e dois metros e doze decímetros quadrados) - O ponto de partida 0=PP tem início nas coordenadas Norte: 7.192.744,531m, Leste: 670.630,904m e, seguindo no azimute 128° 37' 25"(38° 37' 25" NO) numa distância de 80,88 metros com LOTE 1 vamos ao ponto 01; deflexionando à direita no azimute 190° 25' 15"(79° 34' 45" SO) e seguindo divisa com LOTE 3 numa distância de 44,91 metros vamos ao ponto 02; deflexionando à direita no azimute 236° 13' 23"(33° 46' 37" SO) e seguindo divisa com ADRIANA numa distância de 59,18 metros vamos ao ponto 03; deflexionando à direita no azimute 352° 59' 57"(82° 59' 57" SE) e seguindo divisa com DUARTE numa distância de 48,14 metros vamos ao ponto 04; deflexionando à esquerda no azimute 283° 26' 54"(13° 26' 54" SE) numa distância de 32,95 metros vamos ao ponto 05; deflexionando à direita no azimute 33° 04' 55"(56° 55' 05" NE) e seguindo divisa com NEYTON numa distância de 44,65 metros vamos ao ponto 06; deflexionando à esquerda no azimute 12° 27' 56"(77° 32' 04" NE) numa distância de 35,55 metros vamos ao ponto 0=PP, fechando o perímetro e completando a descrição.

LOTE 1 - 10.342,65 m² (dez mil e trezentos e quarenta e dois metros e sessenta e cinco decímetros quadrados) - O ponto de partida 0=PP tem início nas coordenadas Norte: 7.192.744,531m, Leste: 670.630,904m e, seguindo no azimute 46° 22' 10"(43° 37' 50" NE) numa distância de 54,87 metros com NEYTON vamos ao ponto 01; deflexionando à direita no azimute 122° 56' 38"(32° 56' 38" NO) e seguindo divisa com ALMEIDA numa distância de 70,45 metros vamos ao ponto 02; deflexionando à direita no azimute 215° 28' 30"(54° 31' 30" SO) e seguindo divisa com LOTE 3 numa distância de 61,44 metros vamos ao ponto 03; deflexionando à direita no azimute 308° 37' 25"(38° 37' 25" SE) e seguindo divisa com LOTE 2 numa distância de 80,88 metros vamos ao ponto 0=PP, fechando o perímetro e completando a descrição.

Este programa é bastante simples e qualquer sugestão de melhoria será muito bem vinda!!
