CARIMBOSV


O comando CARIMBOSV preenche o estaqueamento em folhas que mostram sectionviews do Civil 3D

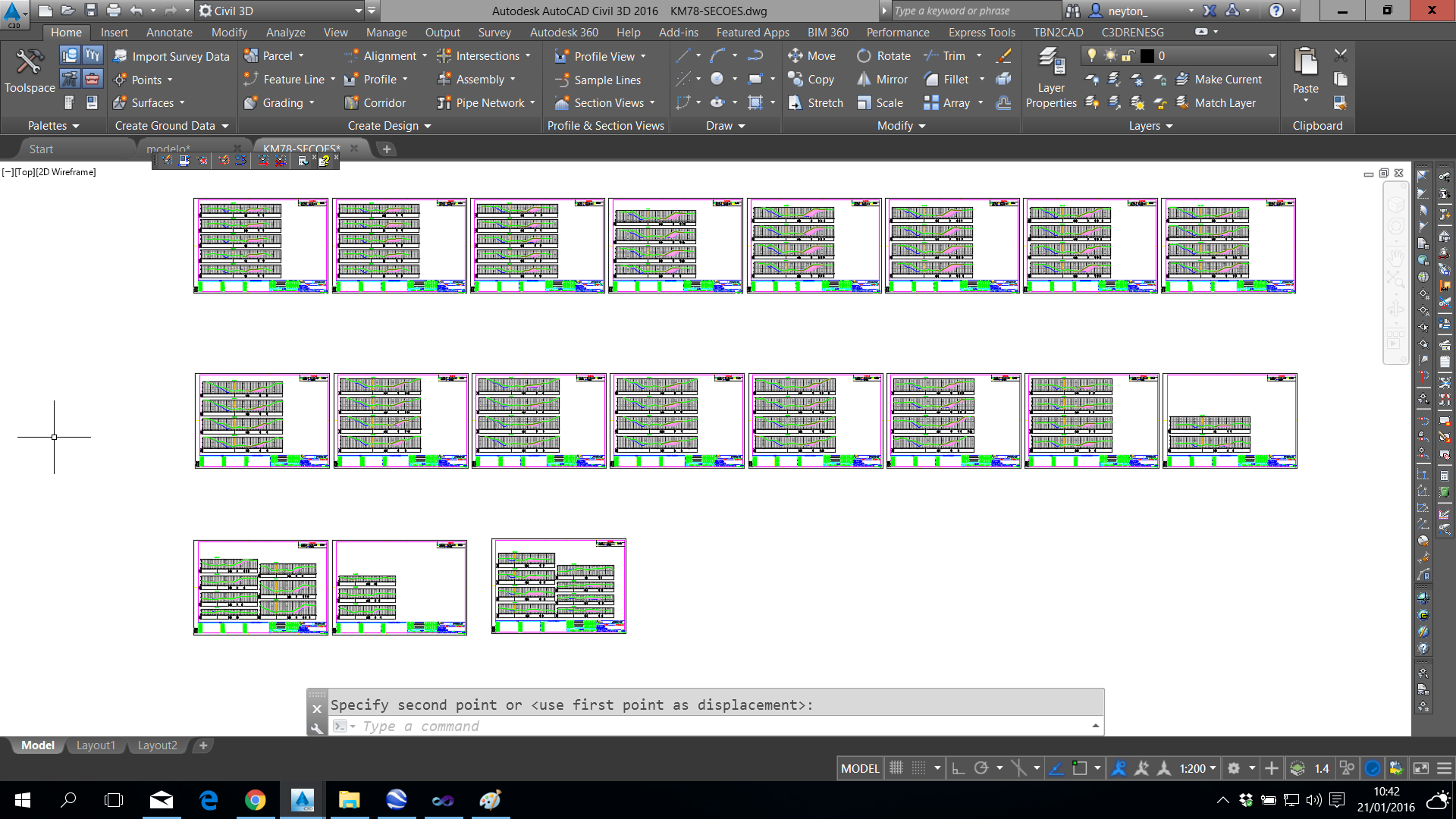

Primeiro, considere que as Section View do Civil 3D estarão dentro de uma folha e esta tem um bloco com atributos:

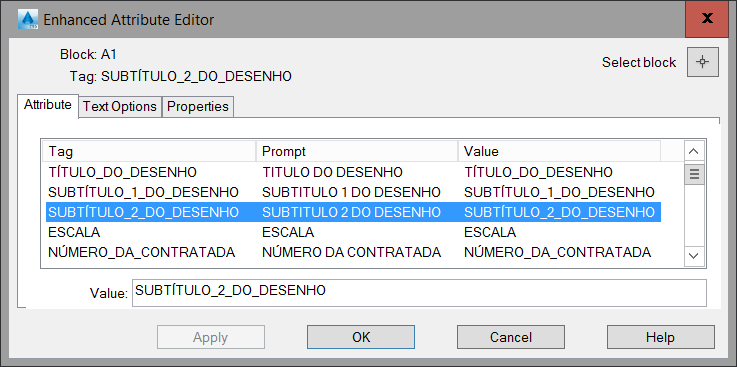

Sendo que um deles informará as estacas do intervalo de seções mostrado:


Agora, para usar o comando:

  1. Chame o comando CARIMBOSV
  2. Selecione os blocos do desenho. Como podem ter carimbos com nome começando com * (para o caso de blocos dinâmico isso ocorre muito)
  3. Qual o nome do bloco da folha - informe o nome do bloco que representa a folha, ou carimbo este valor irá filtrar a seleção feita no passo acima
  4. Auarde o programa processar as section views que estão dentro de cada folha. Note: cada bloco do carimbo deve conter ao menus uma Section View
  5. Qual o nome do atributo - Informe o nome do atributo do bloco carimbo que será preenchido
  6. Qual o template da linha - Informe uma frase como template. Use estes campos para preencher os dados:
    Exemplo:
    SEÇOES GABARITADAS - KM {INICIO} À KM {FIM} FL. {REF}/{TOTAL}

    Produziria algo assim:
    SEÇOES GABARITADAS - KM 100+300 À KM 100+400 FL. 01/10
  7. Qual a ref Inicial - Se a primeira folha não é a folha 1, informe qual será
  8. Qual o total de referências - Se a primeira folha não é a folha 1, o programa soma o número de folhas processadas ao número da folha inicial

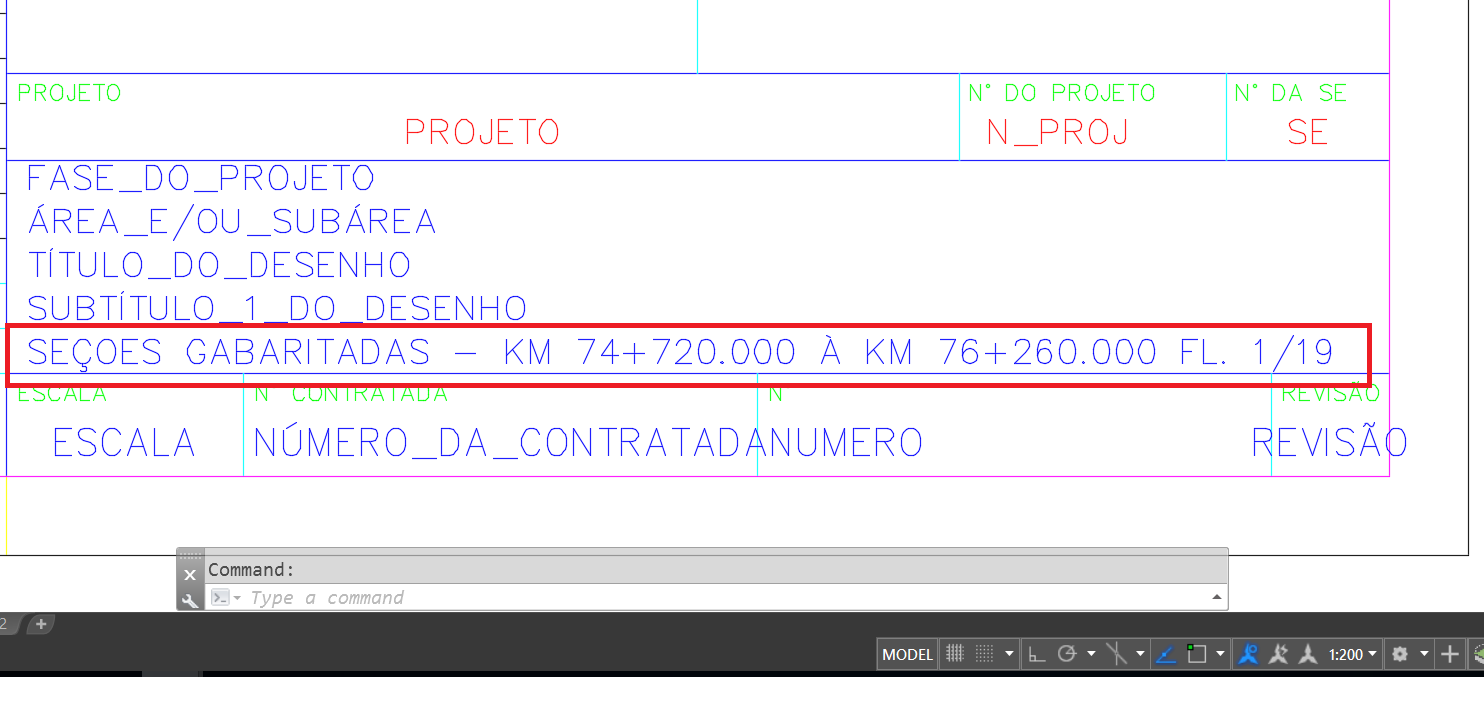

  9. Aguarde o programa processar e veja o resultado:


Este programa é bastante simples e qualquer sugestão de melhoria será muito bem vinda!!
