AUTOCOTA

O comando AUTOCOTA cria cotas em diversas polilinhas ao mesmo tempo. Útil quando se tem projetos de loteamentos

Para usar:

1. chame o comando AUTOCOTA na linha de comando
2. Selecione as polilinhas:

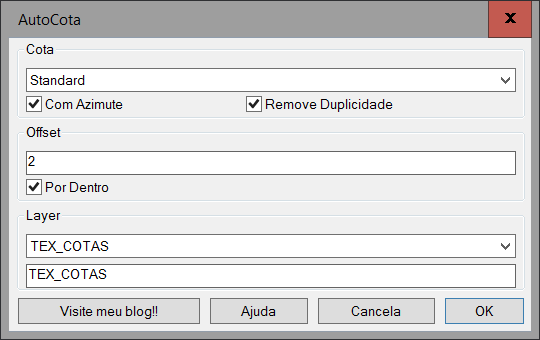

3. Preencha as informações na tela que se abre:

   O parâmetros são:
   • Cota - é o Dimension Style
   • Com azimute - a cota criada terá, além da distância, o ângulo na forma de azimute
   • Remove Duplicidade - no caso de duas polilinhas tiverem uma aresta em comum, apenas uma delas será cotada
   • Offset - distância que a linha de cota fica da aresta da polilinha
   • Por Dentro - a cota ficará do lado de dentro da polilinha
   • Layer - é o layer em que será criada a cota. Se o layer não estiver na lista, digite o nome e ele será criado

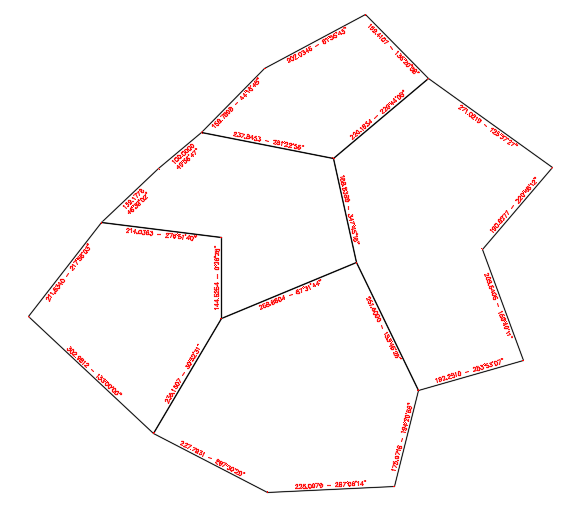

4. Pronto, veja o resultado:
