DTAL2

O comando DTAL2 é uma evolução do Dtal, disponível na minha página.

Ele serve para desenhar a convenção de taludes.

Para usar, chame DTAL2 na linha de comando.

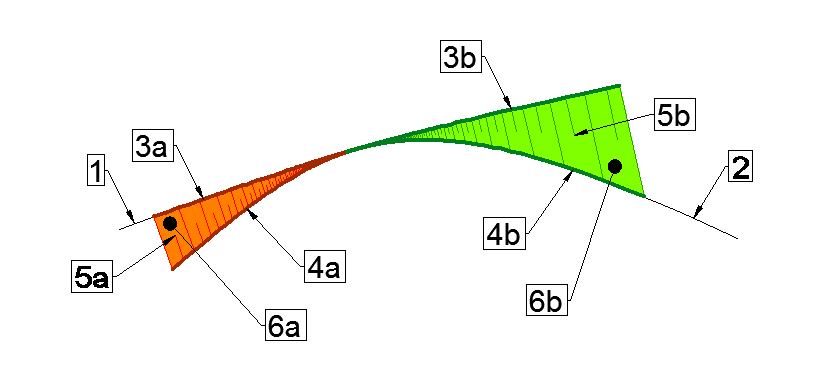

Será pedida a linha fixa (item 1 do diagrama) em seguida a linha móvel (item 2 do diagrama):

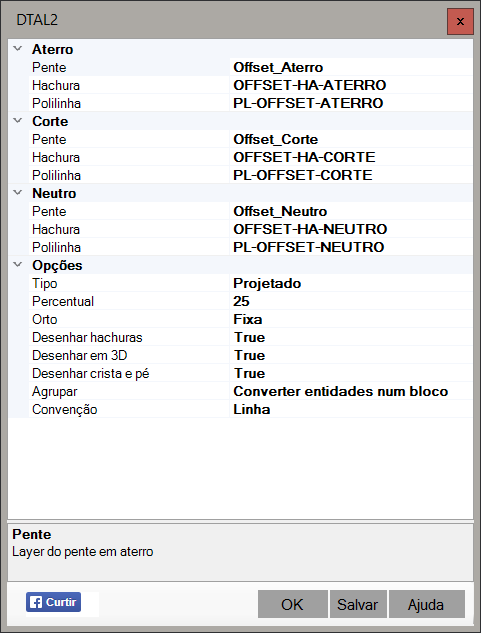

Você pode clicar a opção Configurar, aparecerá esta tela:

Nela escolha se a convenção de talude é do tipo:

• Natural - Use em taludes naturais.
  Se for deste tipo, você poderá escolher os layers do pente, da polilinha e da hachura no item "Neutro"
• Projetado - Usem em taludes projetados, ou seja, que serão construídos.
  Você poderá escolher layers diferenciados para situações em corte, aterro ou mesmo em situações onde o talude se neutraliza

Você ainda poderá escolher:

• Percentual - Informa qual o percentual do comprimento da linha do pente deve ser usado para espaçar a linha subsequente
• Orto - Escolha se o pente será ortogonal com a linha fixa ou a linha móvel
• Desenhar hachuras - Escolha se o programa deve desenhar hachuras sob o pente (item 6 do diagrama)
• Desenhar em 3D - Escolha se o pente e as polilinhas de crista e pé devem ser desenhadas em 3D
• Desenhar crista e pé - Escolha se as polilinhas de crista e pé devem ser desenhadas (item 3 e 4 do diagrama)
• Agrupar - Escolha se as entidades devem ser agrupadas, convertidas num bloco, ou apenas desenhadas
• Convenção - Escolha se o programa deve desenhar:
  1. Apenas linha (item 5 do diagrama)
  2. Linha con triângulo vazado no início
  3. Linha com triangulo preenchido no início

Você ainda poderá clicar o botão "Salvar" para salvar estas opções e usar em desenhos futuros.
