BLKPROPS


O comando BLKPROPS busca numa pasta informada TODOS os arquivos DWG e dentro de cada um deles, busca por um bloco específico, que é informado pelo usuário ao chamar o programa.

Deverá ser usado em conjunto com o comando CHANGEBLK

Para usar:
  1. Chame o comando BLKPROPS na linha de comando do AutoCAD.

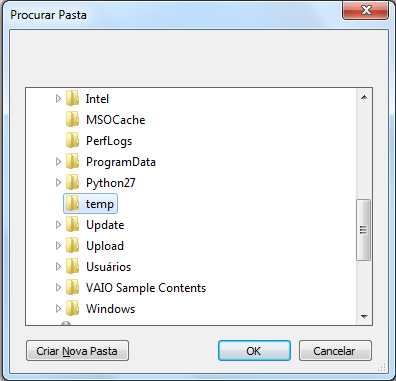

  2. Informe o caminho da pasta na tela que se abre:
  3. Informe o nome do arquivo de texto que será criado com o resultado:

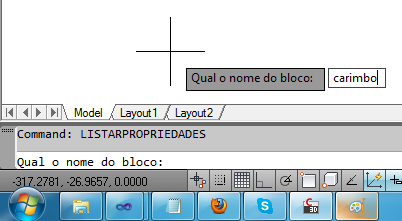

  4. Informe o nome do bloco a ser buscado dentro de cada DWG:

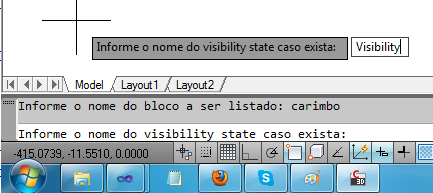

  5. Informe o nome da propriedade "visibility state" caso exista. Blocos dinâmicos normalmente tem essa propriedade para que o bloco represente diferentes formas:
  6. Aguarde processar, ao final será mostrada uma mensagem informando o término da execução:


Ao final do processo será criado o arquivo de texto com as propriedades dos blocos com seus atributos.

O arquivo criado possuirá colunas separadas pelo caractere definido no arquivo de configurações ("TBN2CAD.ini", seção [BLKPROPS], variável SEPARADOR), que é um número (a tabulação é o caractere número 9).

As propriedades listadas dos blocos estarão distribuídas em colunas e a primeira linha do arquivo conterá os nomes das colunas:
  1. "DESENHO" - Informa o caminho absoluto do dwg (ex.: c:/temp/geom.dwg)
  2. "HANDLE" - Número hexadecimal que identifica o bloco na base de dados do AutoCAD
  3. "ERRO" - Informa o erro ocorrido ao ler o bloco, ou OK caso não haja erros
  4. "LAYOUT" - Informa o nome do layout onde o bloco foi encontrado (model, layout1, layout2, etc)
  5. "BLOCKNAME" - Informa o nome do bloco. Blocos dinâmicos costumam alterar o nome do bloco para um nome oculto, aqueles com asterisco no nome (ex.: *U22)
  6. "X" - Informa a coordenada X em WCS do ponto de inserção do bloco
  7. "Y" - Informa a coordenada Y em WCS do ponto de inserção do bloco
  8. "ESCDWG" - Informa a escala de inserção do bloco
  9. "ROTACAO" - Informa a rotação de inserção do bloco
  10. "VISIBILITY" - Blocos dinâmicos costumam possuir um "Visibility State", caso exista, será informado aqui
  11. ATT1. ... ATTN - Nome do atributo do bloco. Será criado uma coluna para cada atributo

OBS: valores numéricos usam o ponto como separador de decimal. Se usar o MS Excel, tome cuidado com isso.
Um exemplo:

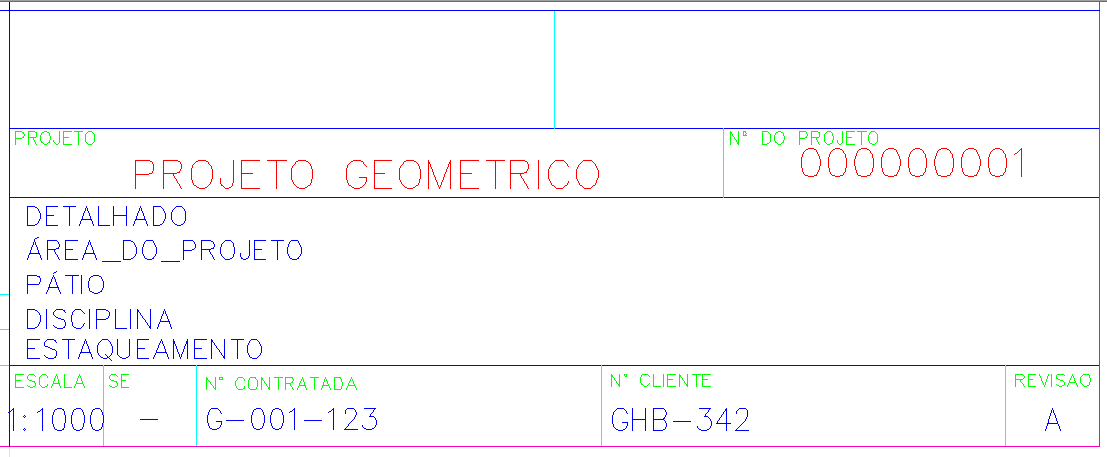

Considere o seguinte bloco, nomeado de CARIMBO:


Ao rodar o programa BLKPROPS em arquivos DWG que o contenham, teremos este resultado:
DESENHO	HANDLE	ERRO	LAYOUT	BLOCKNAME	X	Y	ESCDWG	ROTACAO	VISIBILITY	NOME_DO_PROJETO	PROGRAMA_Nº	FASE_DO_PROJETO	ÁREA_DO_PROJETO	PÁTIO	DISCIPLINA	ESTAQUEAMENTO	ESCALA	SE	Nº_DA_CONTRATADA	Nº_CLIENTE	REVISAO
C:\temp\exemplo.dwg	A903	OK	Layout2	CARIMBO	1.4495071809506E-12	-2.8421709430404E-14	0.001	0	GEOMÉTRICO/DRENAGEM	PROJETO GEOMETRICO	000000001	DETALHADO	ÁREA_DO_PROJETO	PÁTIO	DISCIPLINA	ESTAQUEAMENTO	1:1000	-	G-001-123	GHB-342	A
C:\temp\exemplo.dwg	95F4	OK	Layout1	CARIMBO	1.4495071809506E-12	-2.8421709430404E-14	0.001	0	GEOMÉTRICO/DRENAGEM	PROJETO GEOMETRICO	000000001	DETALHADO	ÁREA_DO_PROJETO	PÁTIO	DISCIPLINA	ESTAQUEAMENTO	1:1000	-	G-001-123	GHB-342	A
C:\temp\exemplo.dwg	5347	OK	Model	CARIMBO	97.5192702600576	-37.1841748881155	0.001	0	GEOMÉTRICO/DRENAGEM	PROJETO GEOMETRICO	000000001	DETALHADO	ÁREA_DO_PROJETO	PÁTIO	DISCIPLINA	ESTAQUEAMENTO	1:1000	-	G-001-123	GHB-342	A

que se transformássemos em tabela seria:
DESENHO HANDLE ERRO LAYOUT BLOCKNAME X Y ESCDWG ROTACAO VISIBILITY NOME_DO_PROJETO PROGRAMA_Nº FASE_DO_PROJETO ÁREA_DO_PROJETO PÁTIO DISCIPLINA ESTAQUEAMENTO ESCALA SE Nº_DA_CONTRATADA Nº_CLIENTE REVISAO
C:\temp\exemplo.dwg A903 OK Layout2 CARIMBO 1.4495071809506E-12 -2.8421709430404E-14 0.001 0 GEOMÉTRICO/DRENAGEM PROJETO GEOMETRICO 000000001 DETALHADO ÁREA_DO_PROJETO PÁTIO DISCIPLINA ESTAQUEAMENTO 1:1000 - G-001-123 GHB-342 A
C:\temp\exemplo.dwg 95F4 OK Layout1 CARIMBO 1.4495071809506E-12 -2.8421709430404E-14 0.001 0 GEOMÉTRICO/DRENAGEM PROJETO GEOMETRICO 000000001 DETALHADO ÁREA_DO_PROJETO PÁTIO DISCIPLINA ESTAQUEAMENTO 1:1000 - G-001-123 GHB-342 A
C:\temp\exemplo.dwg 5347 OK Model CARIMBO 97.5192702600576 -37.1841748881155 0.001 0 GEOMÉTRICO/DRENAGEM PROJETO GEOMETRICO 000000001 DETALHADO ÁREA_DO_PROJETO PÁTIO DISCIPLINA ESTAQUEAMENTO 1:1000 - G-001-123 GHB-342 A

Finalidade deste programa:
Abra o arquivo de resultado com o MS EXCEL (se o separador de casas decimais for a vírgula, formate as células para texto, ou mude o separador para ponto) esta tabela, e verificar se os valores preenchidos:
  1. Os atributos do bloco correspondem à nossa lista de documentos (nome, estaca, fase, etc)
  2. Escala de inserção do bloco é condizente com o atributo ESCALA especificado na legenda
  3. O nome do arquivo é condizente com o título do projeto
  4. A rotação da folha está zerada no paperspace
  5. O ponto de inserção no paperspace é o 0,0
  6. O visibility state que poderia controlar o que aparece na legenda da folha está marcado corretamente
  7. Para o caso de termos atributos para controlar a revisão, emissão, validação, etc, se elas obedecem as regras impostas pelo cliente
  8. O número do projeto está correto (cliente, contratada)
  9. Revisão da folha
  10. Tem numeração de folhas coerentes
  11. Tem datas corretas


Em fim, pode-se auditar o desenho antes da entrega
