Configurações do Civil 3D

Algumas configurações do AutoCAD tem efeito sobre os valores lidos pelo NOTASERV, alguns deles estão listados abaixo:

1. Propriedades que retornam ângulos:
   • Alinhamentos / Entidades / Início / Direção
   • Alinhamentos / Entidades / Final / Direção
   • Alinhamentos / Entidades / Sub Entidades / Início / Direção
   • Alinhamentos / Entidades / Sub Entidades / Final / Direção
   • Alinhamentos / Entidades / Sub Entidades / Linha / Direção
   • Alinhamentos / Entidades / Sub Entidades / Arco / Direção da corda
   • Alinhamentos / Entidades / Sub Entidades / Arco / Direção inicial
   • Alinhamentos / Entidades / Sub Entidades / Arco / Direção final
   • Alinhamentos / Entidades / Sub Entidades / Arco / CPI / Delta
   • Alinhamentos / Entidades / Sub Entidades / Arco / CPI / ângulo defletido
   • Alinhamentos / Entidades / Sub Entidades / Espiral / Direção inicial
   • Alinhamentos / Entidades / Sub Entidades / Espiral / Direção final
   • Alinhamentos / Entidades / Sub Entidades / Espiral / Ângulo da espiral
   • Alinhamentos / Entidades / Sub Entidades / Arco / CPI / Delta
   • Idem para Alinhamentos / PIs /. ...

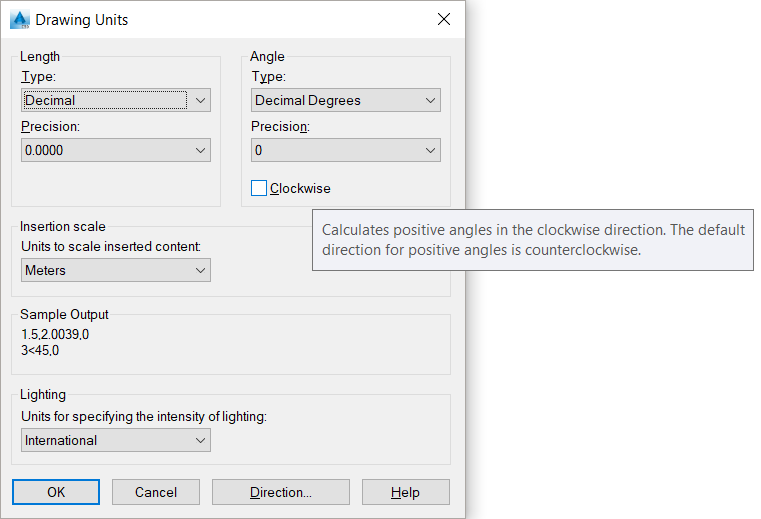

   Dependem da configuração do UNITS do AutoCAD, mais precisamente as variáveis ANGDIR e ANGBASE:

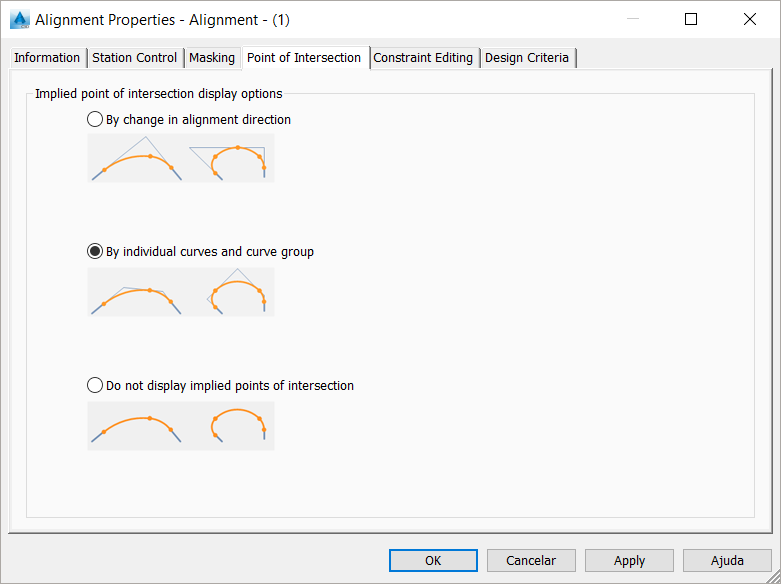

2. Propriedades dos PIs de um alinhamento: Alinhamentos / PIs / Dependem de como você configurou em Point of Intersection do alinhamento:
   Pois o NOTASERV2 só considera como PI o que puder ser identificado como PI por esta tela.
