EDITAFUROS

Gerencia a lista de furos cadastrados no desenho atual.

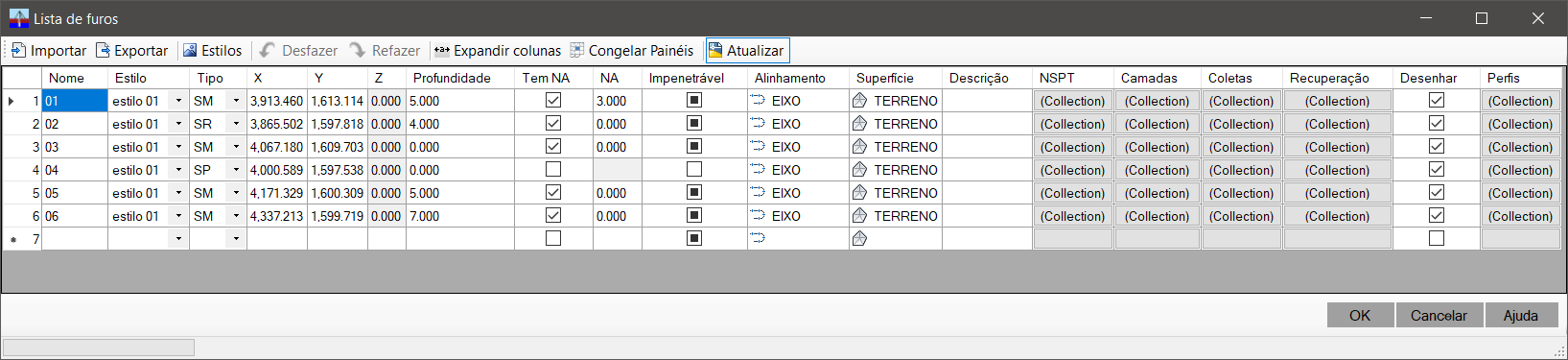

Ao chamar o comando, a seguinte tela é mostrada:

Nesta tela, na parte superior, temos os botões:

• Importar - Para importar do M$ Excel os furos, que serão salvos dentro do DWG.
  Será pedido o arquivo. Também será solicitado o que fazer em caso de existirem furos duplicados, ou o que fazer com a lista que já existe no DWG
• Exportar - Para exportar para o M$ Excel os furos
• Estilos - Mostra a tela do comando de edição ed estilos dos furos
• Desfazer - Desfaz a última edição das tabelas
• Refazer - Refaz a última edição das tabelas
• Expandir colunas - Redimensiona as colunas para melhor representar as tabelas
• Layout - Muda o layout da tela do programa
• Congelar painéis - Congela/descongela os painéis na célula atual
• Atualizar - habilita ou desabilita a atualização dos furos em planta

Na tabela, vemos as seguintes  colunas:

• Nome - Nome do furo Identificador único, não deve repetir
• Estilo - Controla o estilo do furo em planta e perfil
• Tipo - tipo do furo de sondagem, pode ser:
  • SM - sondagem mista
  • SR - sondagem rotativa
  • ST - sondagem à trado
  • SP - sondagem à percussão
  • PI - poço de inspeção
  • PT - poço trado
• X - ordenada X da locação do furo
• Y - ordenada Y da locação do furo
• Profundidade - profundidade atingida pelo furo de sondagem
• Tem NA - indica se o nível d'água foi determinado
• NA - caso o nível d'água esteja determinado, informa a profundidade em que ocorre
• Impenetrável - indica se o furo atinge o impenetrável
  Não se aplica aos furos de sondagens do tipo SM ou SR
• Descrição - qualquer descrição extra que o furo precise
• Alinhamento - Alinhamento de referência, para calcular a estaca e o offset do furo
• Superfície - Superfície de referência, para calcular a elevação do furo
  Se estiver vazio, o furo não poderá ser desenhado no perfil
• Recuperação
  Se aplica somente aos furos do tipo SM e SR
  • Profundidade Inicial - valor numérico com a profundidade inicial
  • Profundidade Final - valor numérico com a profundidade final
  • Percentual - valor numérico do percentual de recuperação (sem o símbolo %)
• NSPT
  • Profundidade - dado em metros
  • Número de golpes - número inteiro
  • Prof. < 30cm - Quando não atingida a profundidade de 30cm no valor do NSPT, indica a profundidade atingida, em centímetros
• Camadas
  • Profundidade Inicial - valor numérico com a profundidade inicial
  • Profundidade Final - valor numérico com a profundidade final
  • Descrição - texto com a descrição da camada
• Coletas
  • Profundidade Inicial - valor numérico com a profundidade inicial
  • Profundidade Final - valor numérico com a profundidade final
  • HRB - texto com a classificação
  • CBR - valor numérico que indica o valor do CBR (sem o símbolo %)
  • Expansão - valor numérico que indica o valor da Expansão (sem o símbolo %)

Após editar a tabela, clique o botão OK, para que os dados fiquem salvos no DWG
