EDITAESTILOFUROS

Edita o estilo dos furos do desenho atual.

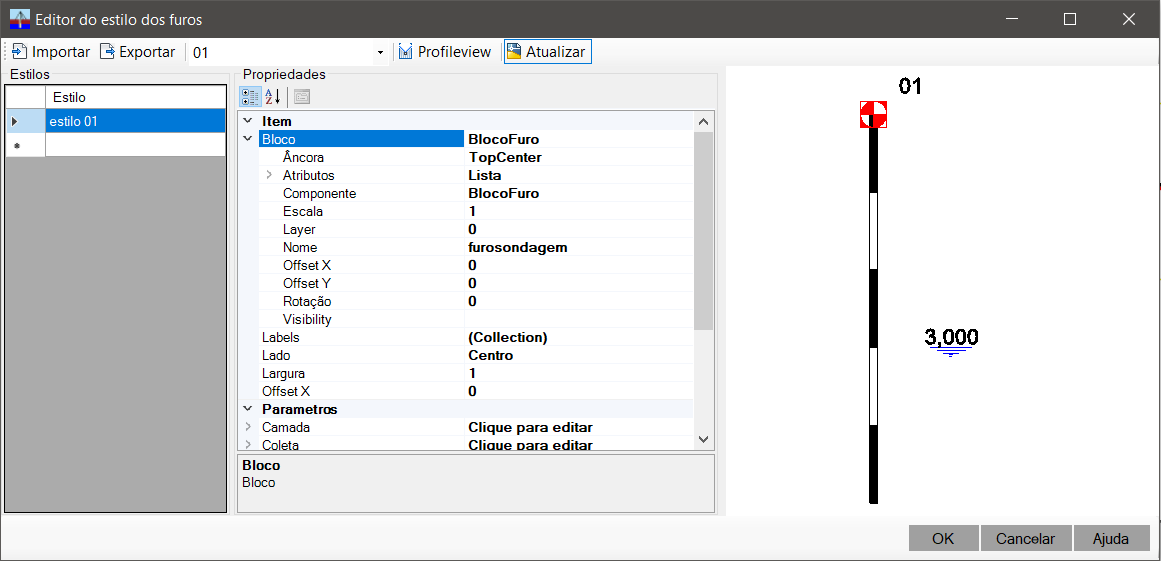

Ao chamar o comando, a seguinte tela é mostrada:

Nesta tela, na parte superior, temos os botões:

• Importar - Para importar um estilo salvo em um arquivo externo (template, dwg, ou arquivo de estilo)
• Exportar - Para exportar o estilo para um arquivo de estilo externo
• Lista de furos - contem a lista de furos do desenho atual, mais um modelo, você pode optar por representar o modelo ou testar a visualização dos furos existentes no desenho
• Planta/Perfil - Altera a visualização para planta ou perfil
  Um furo de sondagem pode ser representado em planta ou em perfil. Assim, clique o botão para alternar a visualização

Cada elemento de um furo (o próprio furo, NSPT, Camada, Recuperação, Coleta, NA, Impenetrável), é representado por um estilo. Cada estilo conterá:

• Labels - Coleção de componentes de label adicionais, que podem ser adicionadas ao furo de sondagem.

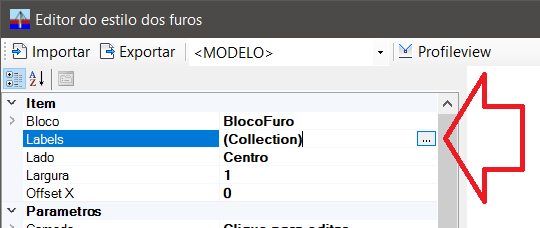

  Para editar as labels, clique o botão com (...):

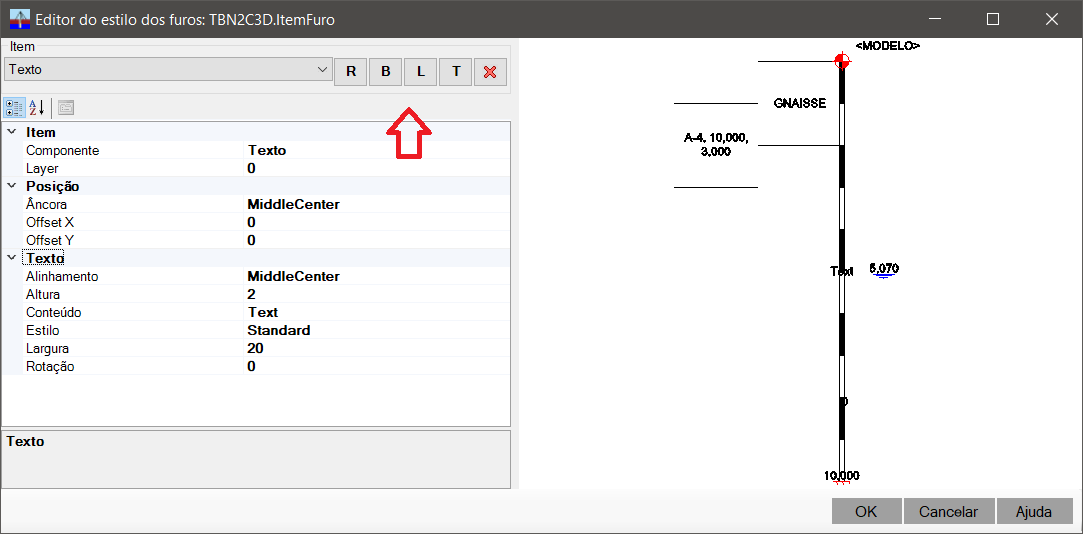

  Ao clicar o botão com (...), aparece o editor de componentes.
  Nele, clique os botões para adicionar ou remover (Retângulo, Bloco, Linha, Texto):
  Cada label pode ser de um tipo:

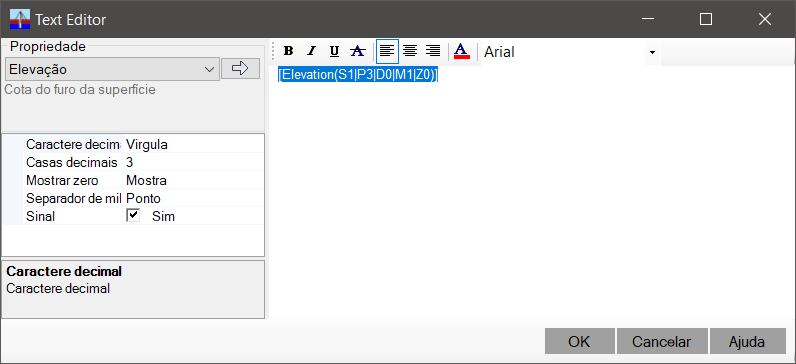

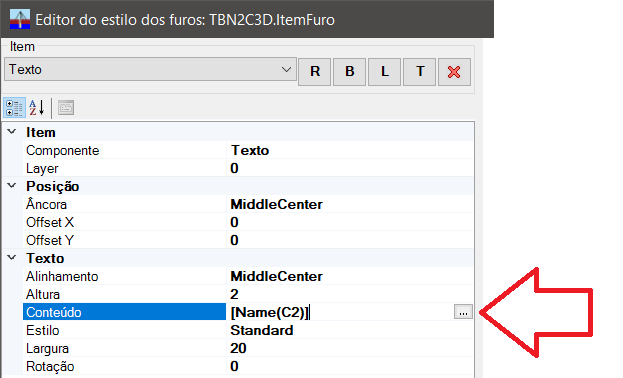

  • Texto - Use para escrever MTEXT com o conteúdo que desejar:
    Note que o texto se comporta como o "Label Style Composer" do Civil 3D:


  • Linha - Use para desenhar LINE. Será possível "ancorar" a linha em diversos pontos do item
  • Bloco - Use para inserir um BLOCK.
    Este componente precisa que você informe o nome do bloco e se este conter atributos, cada atributo pode ser preenchido como se fosse um componente de texto, como o componente acima.
    Se o bloco for dinâmico e contiver um elemento "Visibility State", você pode configurar seu estado também
  • Retângulo - No caso de itens de recuperação, costuma-se representar um gráfico de barras com as porcentagens.
    Neste caso, este componente facilita sua criação


• Offset X - Distância do espaço reservado ao item até o ponto de inserção do furo em planta ou perfil
• Lado - cada item pode ser representado de um lado do ponto de inserção do furo de sondagem, que pode ser:
  • Lado esquerdo - a descrição de camadas costuma ser do lado esquerdo
  • Centro - A régua por exemplo, costuma ser representado no centro
  • Lado direito - o NSPT costuma ser do lado direito

Estilo em perfil

Além dos itens comuns de um estilo, em perfil, o furo de sondagem irá representar:

• Régua - uma régua com a alternância de hachuras que podem ser espaçadas como desejado.
  Note que o programa calcula a escala dos profileviews, então na propriedade, considere o comprimento sem escala.

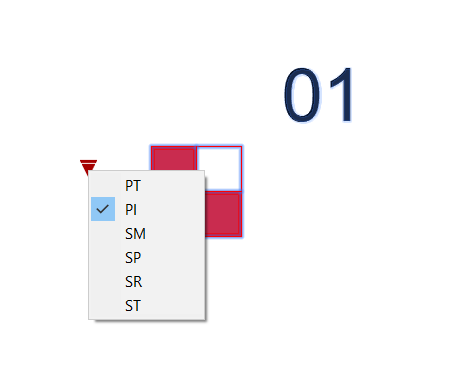

• Bloco do furo - Ainda em perfil, o estilo irá desenhar um bloco que representa o furo. Este bloco deve ser dinâmico e possuir um componente do tipo "Visibility State" com as opções idênticas ao tipo de furo (SM, SR, ST, SP, PI, PT):


• Parâmetros - Mostra um estilo, com os itens comuns do estilo, para os items:
  • Recuperação
  • Coleta
  • Camada
  • NSPT
  • NA
  • Impenetrável

Estilo em planta

Além dos itens comuns de um estilo, o estilo em planta irá representar ainda:

• Bloco do furo - Ainda em perfil, o estilo irá desenhar um bloco que representa o furo. Este bloco deve ser dinâmico e possuir um componente do tipo "Visibility State" com as opções idênticas ao tipo de furo (SM, SR, ST, SP, PI, PT):



Após definido o estilo, ele será salvo no desenho atual ao clicar o botão OK. Em seguida, você pode atualizar os furos desenhados, com o comando ATUALIZAFUROS.
