SideDitch2

O Subassembly SideDitch2 inicialmente derivou do subassembly "SideDitch" que vem no catálogo do Civil 3D.
Mas como ele não permitia editar a declividade das paredes independentemente e ainda coloca uma espessura estranha na base, esta vem para dar uma opção mais parecida com aquelas sarjetas do album de projetos tipo do DNIT
Ela ainda está em fase de desenvolvimento, portanto qualquer sugestão será bem vinda.

Parâmetros:

Item	Descrição	Valor Padrão
Declividade Início	Inclinação da parede do lado interno	1:1
Declividade Fim	Inclinação da parede do lado externo	1:1
Base	Largura da base	50 cm
Profundidade	Altura interna da sarjeta	50 cm
Espessura	Espessura das paredes e da laje de fundo	6 cm

Codificação

Código	Descrição	Observação

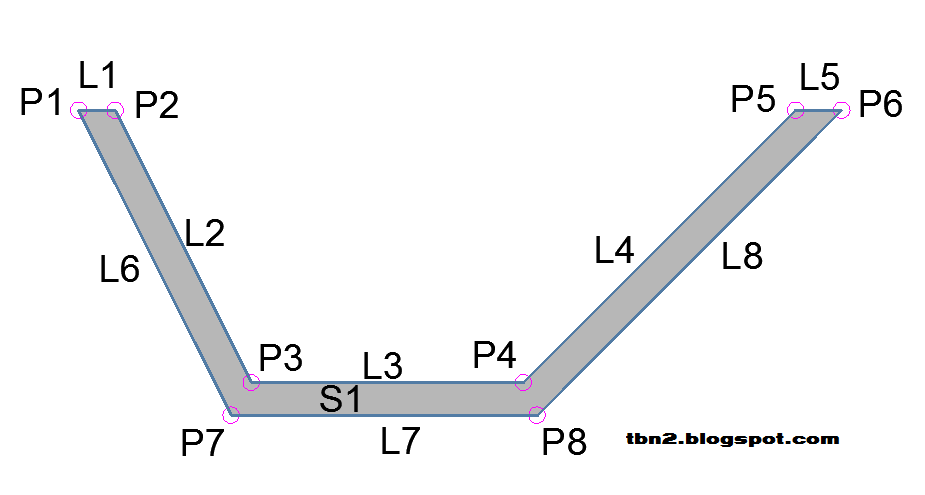

P1, P6	Ditch_Back	pontos
P2, P5	Ditch_Face	pontos
L1 a L5	Top, Ditch_Top	links
L6 a L8	Datum, Ditch_Botton	links
S1	Ditch	shape
