SWMM - Series temporales - Volumen acumulado

A Series temporales de volumen acumulado describe la variación de las precipitaciones en función del tiempo en Pluviómetros

Esta serie tiene las siguientes propiedades:

• Identificación
  • Descripción (Description, String) - Utilice una descripción amigable cuando el nombre del artículo no sea suficiente
  • Nombre (Name, String) - nombre del artículo
    Evite los nombres demasiado largos o que contengan los siguientes caracteres: '*', '>', '<', '/', '', '"', ':', ';', '|', '=', '`', '#', ',', '?'
• Evaluación de errores
  • Prioridad (Priority, Enum) - - Información sobre el estado actual del elemento. Puede ser:
    • Neutro: no hay problema
    • Crítico: Algún problema que impide calcular o utilizar el artículo
  • Evaluación de Errores (CurveError, Enum) - Resultado de la evaluación de datos
  • Datos de Curva (CurveData, IlistClonavel) - los datos de la serie temporal, con las columnas:
    • Fecha (Date, Double) - el valor de la fecha para simulaciones de varios días
    • Tiempo (Time, Double) - el valor de la hora en el día especificado en la fecha (si existe)
    • Valor (Value, Double) - el valor a utilizar
• SWMM
  • Fecha de Inicio (StartDate, Double) - Fecha de inicio de la simulación
  • Hora de Inicio (StartTime, Double) - Hora del día en que comienza la simulación
  • Fecha Final (EndDate, Double) - Fecha en la que debe finalizar la simulación
  • Hora de Finalización (EndTime, Double) - Hora en la que debe finalizar la simulación
• Serie temporal
  • Fuente de datos - Fuente de los datos de la serie temporal
    Puede ser:
    • Valores arbitrarios
      En este caso, introduzca manualmente los valores en la tabla
    • Ecuación de precipitación
      En este caso, rellene los datos:
      • Ecuación de precipitación (Equation, Equation) - La ecuación de precipitación configurada en Toolspace / Configuración / Valores predeterminados / Drenaje / Ecuación de precipitación
      • Periodo de retorno (TR, Double) - El periodo de retorno de la precipitación en años, o el tiempo que tarda en repetirse un evento de precipitación de igual intensidad y duración
      • Duración de la precipitación (RainDuration, Double) - Duración total de la precipitación que se va a distribuir
      • Duración del intervalo (IntervalDuration, Double) - Duración de un intervalo en la serie temporal
      • Fecha de inicio (StartRainDate, Double) - Fecha de inicio de la precipitación
      • Hora de inicio (StartRainTime, Double) - Hora de inicio de la precipitación
      • Número de intervalos (NumIntervals, Double) - Número de intervalos calculados
        Duración de la precipitación / Intervalo
      Con estos parámetros, la tabla de datos se completará automáticamente utilizando el método de bloques alternos

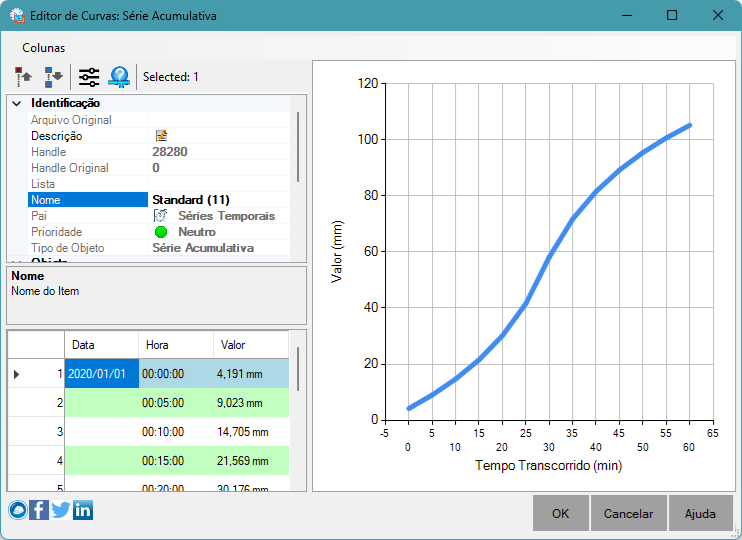

Los datos se introducen en la tabla y se representan en el gráfico para una mejor visualización:

Véase también: Normas de control SWMM
