SOLIDOS API

SOLIDOS cuenta con una API para Dynamo y Visual Lisp, que permite la creación de objetos, así como la manipulación de propiedades

En la pantalla que se abre, haga clic en el botón Agregar ruta:

Y localiza la carpeta del paquete correcta para tu versión de Civil 3D:

En el ejemplo estoy usando Civil 3D 2025, así que elijo la carpeta SOLIDOS.bundle/Dynamo/2025/.

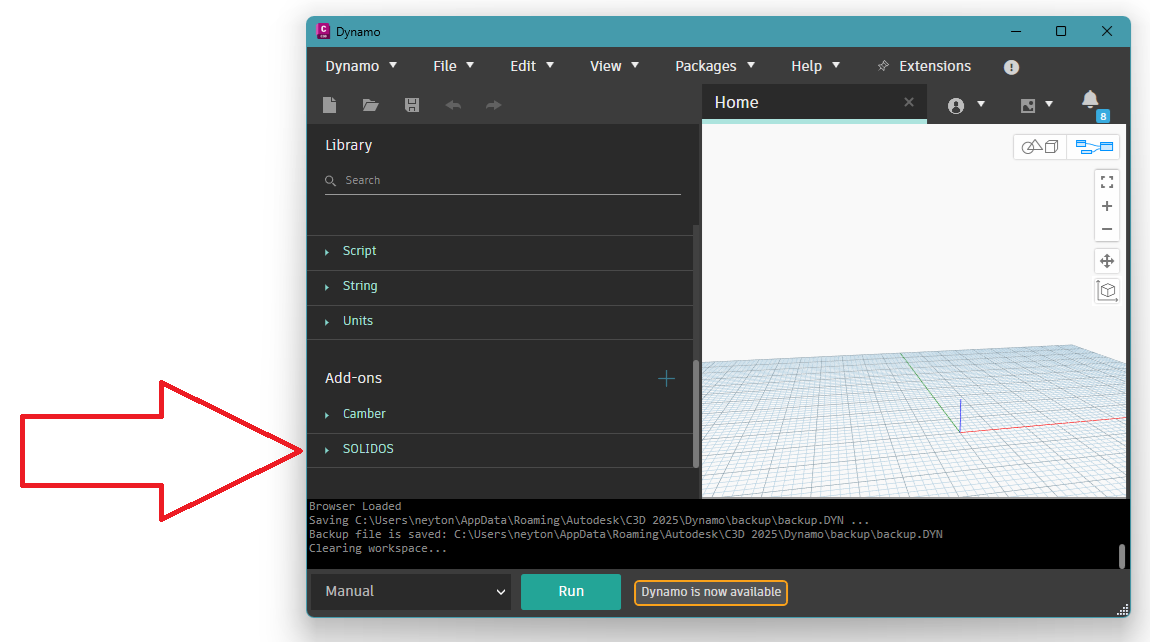

Al cerrar estas dos pantallas y regresar al área Dynamo, se mostrará lo siguiente en Complementos:

Nota: Utilice el comando SOLIDOSABOUT para localizar dónde instaló SOLIDOS. El complemento normalmente se instala en:

Para comprender y utilizar mejor las funciones de la API de SOLIDOS, consulte siempre la ayuda. Cada clase tiene una serie de propiedades, que se describen de la siguiente manera:

• Categoría
  • Nombre descriptivo (Nombre, Tipo) - Descripción de la propiedad

Por lo tanto, tenga en cuenta que para acceder a cualquier propiedad, debe usar el Nombre de la propiedad (Id, Nombre, Descripción...) como una cadena de texto.

• En Visual Basic, sería algo así:
  Dim value As Type = SolidosGetNodeParam(handle, "Name", Nothing)
• En Visual Lisp:
  (setq value (SolidosGetNodeParam handle "Name" nil))
• En Dynamo:
  value = SolidosAPI.SolidosGetNodeParam(handle, "Name", null);

La API se subdivide en las siguientes funciones:

• SolidosFindObjectByName - Busca un objeto SOLIDOS por su nombre
• SolidosGetRootNode - Devuelve un identificador de nodo raíz
• SolidosConnectNodes - Conecta una cuenca/dispositivo/sector con otra cuenca/dispositivo/sector
• SolidosDisConnectNodes - Desconecta una cuenca/dispositivo/sector de otra cuenca/dispositivo/sector
• SolidosCreateNode - Crea un elemento SOLIDOS
• SolidosGetChildNames - Devuelve la lista de nombres de los elementos secundarios del elemento especificado
• SolidosGetNodeParam - Devuelve el valor de una propiedad de un objeto SOLIDOS
• SolidosGetPropertyType - Devuelve el tipo de una propiedad de un objeto SOLIDOS
• SolidosSetNodeParams - Establece los valores de las propiedades de un elemento SOLIDOS
• SolidosFindShortestPath - Devuelve la ruta más corta entre dos dispositivos
• SolidosCommit - Fuerza la reconstrucción de dispositivos y cálculos que solo se realizarían al final del comando/script
• SolidosGetPointAt - Devuelve un punto en un parámetro específico de un dispositivo lineal o longitudinal
• SolidosGetParameterAtPoint - Devuelve el parámetro de un punto proyectado sobre el eje 3D de un dispositivo lineal o longitudinal
• SolidosListProperties - Enumera las propiedades de un objeto o tipo de objeto en SOLIDOS
• SolidosGetPropertyInfo - Devuelve un diccionario con información sobre una propiedad de un objeto o tipo de objeto

Consejo: Cargue el complemento (<carpeta de instalación de SOLIDOS>/Visual Lisp/SLIST.LSP) y úselo como el comando LIST de AutoCAD para inspeccionar información sobre las propiedades del elemento SOLIDOS seleccionado, como:

• Category - Nombre de la categoría de la propiedad
• DisplayName - Nombre descriptivo de la propiedad
• Description - Descripción de la propiedad
• PropertyType - Tipo de propiedad
• ReadOnly - Indica si la propiedad es editable
• IsEnum - Indica si la propiedad es un enumerador
• Values - Los posibles valores de la propiedad cuando IsEnum es verdadero
