Dreno Raso

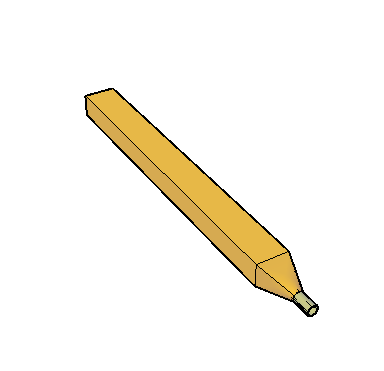

Dreno raso, padrão DER-SP em brita 2 e tubo de pvc perfurado

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
CoverHeight	Somente Leitura	0,000 m	Número Real	Cobrimento	Altura até o Cobrimento	Altura até o Cobrimento	Distância	Constante		Não
DisplaceDitch	Somente Leitura	0,000 m	Número Real	Escavação	Deslocar Vala	Desloca o eixo da vala em relação ao eixo do dispositivo Valores positivos deslocam à direita e negativos à esquerda	Distância	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
ArcLength	Leitura e Escrita	1,000 m	Número Real	Geometria	Comprimento do Arco	Comprimento padrão do arco nos vértices	Distância	Constante		Não
Tipo	Leitura e Escrita	Longitudinal	Texto	Geometria	Tipo	Posição em relação ao eixo da pista	Texto	Lista Calculada	Longitudinal; Transversal	Não
MinRadius	Leitura e Escrita	1,000 m	Número Real	Geometria	Raio Mínimo	Raio Mínimo	Distância	Constante		Não
Axis3D	Somente Leitura		Curva	Geometria	Eixo 3D	Eixo 3D	Texto	Constante		Não
Points	Leitura e Escrita	1,000 m ; 1,000 m ; 0,000 m \| 5,000 m ; 0,000 m ; 0,000 m	Lista de Pontos	Geometria	Pontos	Pontos	Lista de Coordenadas	Constante		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
EndConnectorFilter	Somente Leitura		Texto	Locação Final	Filtro de Conector Final	Texto que será usado para filtrar o conector ao escolher o mais próximo do ponto final do dispositivo	Texto	Constante		Não
StartConnectorFilter	Somente Leitura		Texto	Locação Inicial	Filtro de Conector Inicial	Texto que será usado para filtrar o conector ao escolher o mais próximo do ponto inicial do dispositivo	Texto	Constante		Não
ACMan	Leitura e Escrita	0,009	Número Real	Material	Coeficiente de Manning	Coeficiente de Manning (ACMan)	Sem	Calculado		Não
Material	Leitura e Escrita	Brita 2	Texto	Material	Material	Material do qual é feito o dispositivo	Texto	Calculado		Não
Catalogo	Leitura e Escrita	DLR-1	Texto	Objeto	Catálogo	Codificação no catálogo do DER-SP: Exemplo: DLR-1 D - Dreno L - Posição (L=Longitudinal, T=Transversal) R - tipo (R=Raso) 1 - Dimensões	Texto	Lista	Custom; DLR-1; DLR-2; DLR-3; DLR-4; DTR	Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Largura	Leitura e Escrita	0,350 m	Número Real	Seção	Largura	Largura da seção de brita	Distância	Calculado		Não
OutWidth	Somente Leitura	0,000 m	Número Real	Seção	Largura Externa	Largura Externa	Distância	Constante		Não
OutArea	Somente Leitura	0,000 m²	Número Real	Seção	Área Externa	Area externa da seção	Área	Constante		Não
OutHeight	Somente Leitura	0,000 m	Número Real	Seção	Altura Externa	Altura Externa	Distância	Constante		Não
Altura	Leitura e Escrita	0,250 m	Número Real	Seção	Altura	Altura da seção de brita	Distância	Calculado		Não
HydraulicSection	Somente Leitura		Curva	Seção	Seção Hidráulica	Seção usada para calcular os parâmetros hidráulicos (Am, Pm, Rh...)	Texto	Constante		Não
AxisDistance	Somente Leitura	0,000 m	Número Real	Seção	Distância do Eixo	Distância do eixo de construção até o ponto mais baixo da seção hidráulica	Distância	Constante		Não
LTransicao	Leitura e Escrita	0,500 m	Número Real	Seção	Transição	Comprimento da transição cônica da brita	Distância	Calculado		Não
EstenderTubo	Leitura e Escrita	Não	Verdadeiro/Falso	Tubo	Estender Tubo	Indica que o tubo estende até o início do dreno	FormatterBoolean	Calculado		Não
DeltaTubo	Leitura e Escrita	0,100 m	Número Real	Tubo	Delta Tubo	Espaçamento final entre o tubo e o cone de brita	Distância	Constante		Não
DnTubo	Leitura e Escrita	0,100 m	Número Real	Tubo	Diâmetro do Dreno	Diâmetro do tubo de PVC	Distância	Calculado		Não
BercoDreno	Leitura e Escrita	0,050 m	Número Real	Tubo	Berço do Dreno	Distância entre o fundo da seção de brita e o tubo	Distância	Calculado		Não
TuboMin	Leitura e Escrita	3,000 m	Número Real	Tubo	Extensão Mínima	Extensão mínima do tubo a partir do final do dreno	Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	DeltaTubo	EstenderTubo	Dwg	Largura	TuboMin	Altura	DnTubo	LTransicao	BercoDreno	Material	Tipo	AxisDistance	ACMan	HydraulicSection	ArcLength	MinRadius	StartConnectorFilter	EndConnectorFilter	Axis3D	OutHeight	OutWidth	OutArea	DisplaceDitch	CoverHeight	Code	IgnoreSurfAdj	TrenchHeight
DLR-1	0,000 m			0,000 m	0,000 m	0,000 m	0,000 m	0,000 m	0,000 m			0,000 m	0,000		0,000 m	0,000 m				0,000 m	0,000 m	0,000 m²	0,000 m	0,000 m			0,000 m
DLR-2	0,000 m			0,000 m	0,000 m	0,000 m	0,000 m	0,000 m	0,000 m			0,000 m	0,000		0,000 m	0,000 m				0,000 m	0,000 m	0,000 m²	0,000 m	0,000 m			0,000 m
DLR-3	0,000 m			0,000 m	0,000 m	0,000 m	0,000 m	0,000 m	0,000 m			0,000 m	0,000		0,000 m	0,000 m				0,000 m	0,000 m	0,000 m²	0,000 m	0,000 m			0,000 m
DLR-4	0,000 m			0,000 m	0,000 m	0,000 m	0,000 m	0,000 m	0,000 m			0,000 m	0,000		0,000 m	0,000 m				0,000 m	0,000 m	0,000 m²	0,000 m	0,000 m			0,000 m
DTR	0,000 m			0,000 m	0,000 m	0,000 m	0,000 m	0,000 m	0,000 m			0,000 m	0,000		0,000 m	0,000 m				0,000 m	0,000 m	0,000 m²	0,000 m	0,000 m			0,000 m
