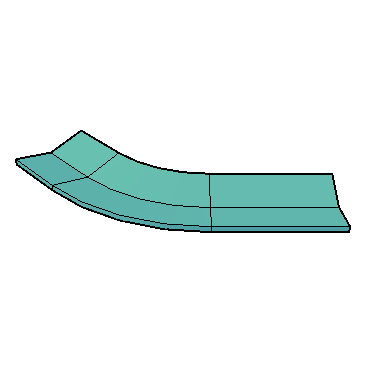

Sarjeta Triangular de Canteiro Central

Sarjeta triangular adaptável ao canteiro Central, no padrão DER-SP DR-2

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
CoverHeight	Somente Leitura	0,000 m	Número Real	Cobrimento	Altura até o Cobrimento	Altura até o Cobrimento	Distância	Constante		Não
DisplaceDitch	Somente Leitura	0,000 m	Número Real	Escavação	Deslocar Vala	Desloca o eixo da vala em relação ao eixo do dispositivo Valores positivos deslocam à direita e negativos à esquerda	Distância	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Points	Leitura e Escrita	0,000 m ; 0,000 m ; 0,000 m \| 2,000 m ; 0,000 m ; 0,000 m \| 4,000 m ; 2,000 m ; 0,000 m	Lista de Pontos	Geometria	Pontos	Pontos	Lista de Coordenadas	Constante		Sim
ArcLength	Leitura e Escrita	2,000 m	Número Real	Geometria	Comprimento do Arco	Comprimento padrão do arco nos vértices	Distância	Constante		Não
MinRadius	Leitura e Escrita	0,460 m	Número Real	Geometria	Raio Mínimo	Raio Mínimo	Distância	Calculado		Não
Axis3D	Somente Leitura		Curva	Geometria	Eixo 3D	Eixo 3D	Texto	Constante		Não
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
EndConnectorFilter	Somente Leitura		Texto	Locação Final	Filtro de Conector Final	Texto que será usado para filtrar o conector ao escolher o mais próximo do ponto final do dispositivo	Texto	Constante		Não
StartConnectorFilter	Somente Leitura		Texto	Locação Inicial	Filtro de Conector Inicial	Texto que será usado para filtrar o conector ao escolher o mais próximo do ponto inicial do dispositivo	Texto	Constante		Não
Material	Leitura e Escrita	Concreto	Texto	Material	Material	Material do qual é feito o dispositivo	Texto	Calculado		Não
ACMan	Leitura e Escrita	0,015	Número Real	Material	Coeficiente de Manning	Coeficiente de Manning (ACMan)	Sem	Calculado		Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
Catalogo	Leitura e Escrita	DR-2B-1	Texto	Objeto	Catalogo	Codificação no catálogo do DER-SP Exemplo: DR-2B-1 DR-2 - Sarjeta Triangular de canteiro central B - Material (A=Grama, B=Concreto) 1 - Dimensões	Texto	Lista	Custom; DR-2A; DR-2B-1; DR-2B-2; DR-2B-3	Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Altura	Leitura e Escrita	0,150 m	Número Real	Seção	Altura	Distância vertical entre o topo e o fundo	Distância	Calculado		Não
Parede	Leitura e Escrita	0,080 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
Largura	Leitura e Escrita	1,200 m	Número Real	Seção	Largura	Largura do lado maior	Distância	Calculado		Não
AxisDistance	Somente Leitura	0,000 m	Número Real	Seção	Distância do Eixo	Distância do eixo de construção até o ponto mais baixo da seção hidráulica	Distância	Constante		Não
HydraulicSection	Somente Leitura		Curva	Seção	Seção Hidráulica	Seção usada para calcular os parâmetros hidráulicos (Am, Pm, Rh...)	Texto	Constante		Não
OutHeight	Somente Leitura	0,000 m	Número Real	Seção	Altura Externa	Altura Externa	Distância	Constante		Não
OutArea	Somente Leitura	0,000 m²	Número Real	Seção	Área Externa	Area externa da seção	Área	Constante		Não
OutWidth	Somente Leitura	0,000 m	Número Real	Seção	Largura Externa	Largura Externa	Distância	Constante		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Altura	Parede	Largura	Dwg	Material	AxisDistance	ACMan	HydraulicSection	ArcLength	MinRadius	StartConnectorFilter	EndConnectorFilter	Axis3D	OutHeight	OutWidth	OutArea	DisplaceDitch	CoverHeight	Code	IgnoreSurfAdj	TrenchHeight
DR-2A	0,000 m	0,000 m	0,000 m			0,000 m	0,000		0,000 m	0,000 m				0,000 m	0,000 m	0,000 m²	0,000 m	0,000 m			0,000 m
DR-2B-1	0,000 m	0,000 m	0,000 m			0,000 m	0,000		0,000 m	0,000 m				0,000 m	0,000 m	0,000 m²	0,000 m	0,000 m			0,000 m
DR-2B-2	0,000 m	0,000 m	0,000 m			0,000 m	0,000		0,000 m	0,000 m				0,000 m	0,000 m	0,000 m²	0,000 m	0,000 m			0,000 m
DR-2B-3	0,000 m	0,000 m	0,000 m			0,000 m	0,000		0,000 m	0,000 m				0,000 m	0,000 m	0,000 m²	0,000 m	0,000 m			0,000 m
