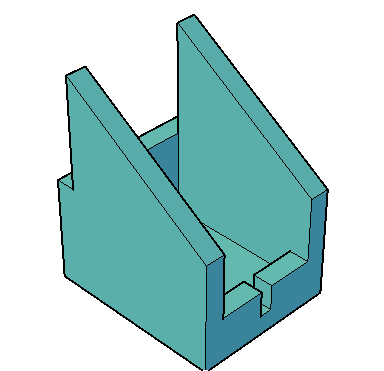

Escada de Aterro

Escada módulo dos degraus (DER-SP, móduo B)

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
CoverHeight	Somente Leitura	0,000 m	Número Real	Cobrimento	Altura até o Cobrimento	Altura até o Cobrimento	Distância	Constante		Não
StartClosed	Leitura e Escrita	Não	Verdadeiro/Falso	Entrada e Saída	Ponta Seca	Indica que o tubo stá conectado a estrutura, no entanto, não recebe vazão dela, ou seja, a seção inicial esta fechada	FormatterBoolean	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
DisplaceDitch	Somente Leitura	0,000 m	Número Real	Escavação	Deslocar Vala	Desloca o eixo da vala em relação ao eixo do dispositivo Valores positivos deslocam à direita e negativos à esquerda	Distância	Constante		Não
FixarConector	Leitura e Escrita	Início	Texto	Geometria	Fixar Conector	Idica qual ponto manter ao ajustar o comprimento	Texto	Lista	Início; Final	Não
Axis3D	Somente Leitura		Curva	Geometria	Eixo 3D	Eixo 3D	Texto	Constante		Não
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
EndConnectorFilter	Somente Leitura		Texto	Locação Final	Filtro de Conector Final	Texto que será usado para filtrar o conector ao escolher o mais próximo do ponto final do dispositivo	Texto	Constante		Não
EndPoint	Leitura e Escrita	6,000 m; 0,000 m; -4,000 m	Ponto	Locação Final	Ponto Final	Coordenada da Jusante	Coordenada	Calculado		Sim
StartPoint	Leitura e Escrita	4,800 m; 0,000 m; -3,200 m	Ponto	Locação Inicial	Ponto Inicial	Coordenada da Montate	Coordenada	Calculado		Sim
StartConnectorFilter	Somente Leitura		Texto	Locação Inicial	Filtro de Conector Inicial	Texto que será usado para filtrar o conector ao escolher o mais próximo do ponto inicial do dispositivo	Texto	Constante		Não
ACDW	Leitura e Escrita	1,000 m	Número Real	Material	Coeficiente de Darcy-Weisbach	Coeficiente de Darcy-Weisbach	Distância	Constante		Não
ACHW	Leitura e Escrita	130,000	Número Real	Material	Coeficiente de Hazen-Williams	Coeficiente de Hazen-Williams	Sem	Constante		Não
Material	Leitura e Escrita	Concreto	Texto	Material	Material	Material do qual é feito o dispositivo	Texto	Calculado		Não
ACMan	Leitura e Escrita	0,015	Número Real	Material	Coeficiente de Manning	Coeficiente de Manning (ACMan)	Sem	Calculado		Não
Catalogo	Leitura e Escrita	Custom	Texto	Objeto	Catalogo	Codificação no catálogo do DER-SP	Texto	Lista	Custom; DR-12	Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Parede	Leitura e Escrita	0,150 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
Abertura	Leitura e Escrita	0,500 m	Número Real	Seção	Abertura	Altura acima do vertedouro	Distância	Calculado		Não
Vista	Leitura e Escrita	0,800 m	Número Real	Seção	Vista	Altura do degrau	Distância	Calculado		Não
Largura	Leitura e Escrita	0,800 m	Número Real	Seção	Largura	Largura interna	Distância	Calculado		Não
Passo	Leitura e Escrita	1,200 m	Número Real	Seção	Passo	Comprimento do degrau	Distância	Calculado		Não
OutArea	Somente Leitura	0,000 m²	Número Real	Seção	Área Externa	Area externa da seção	Área	Constante		Não
AxisDistance	Somente Leitura	0,000 m	Número Real	Seção	Distância do Eixo	Distância do eixo de construção até o ponto mais baixo da seção hidráulica	Distância	Constante		Não
HydraulicSection	Somente Leitura		Curva	Seção	Seção Hidráulica	Seção usada para calcular os parâmetros hidráulicos (Am, Pm, Rh...)	Texto	Constante		Não
PipeLines	Somente Leitura	0	Inteiro	Seção	Tubos em Linha	Tubos em Linha	Número Inteiro	Constante		Não
LargVert	Leitura e Escrita	0,100 m	Número Real	Seção	Largura Vertedouro	Largura do vertedouro	Distância	Calculado		Não
OutWidth	Somente Leitura	0,000 m	Número Real	Seção	Largura Externa	Largura Externa	Distância	Constante		Não
OutHeight	Somente Leitura	0,000 m	Número Real	Seção	Altura Externa	Altura Externa	Distância	Constante		Não
Vertedouro	Leitura e Escrita	0,200 m	Número Real	Seção	Vertedouro	Altura do vertedouro	Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Passo	Largura	Vista	Abertura	Parede	Vertedouro	LargVert	Dwg	Material	FixarConector	AxisDistance	HydraulicSection	ACMan	PipeLines	StartClosed	ACHW	ACDW	StartConnectorFilter	EndConnectorFilter	Axis3D	OutHeight	OutWidth	OutArea	DisplaceDitch	CoverHeight	Code	IgnoreSurfAdj	TrenchHeight
DR-12	1,200 m	0,800 m	0,800 m	0,500 m	0,150 m	0,200 m	0,100 m	PP-DE-H07-017	Concreto	Início	0,800 m		0,015	1	Não	130,000	1,000 m	escada	escada	P1= ; P2=	1,450 m	1,100 m	1,595 m²	0,000 m	0,000 m	DR-12	Não	1,450 m
