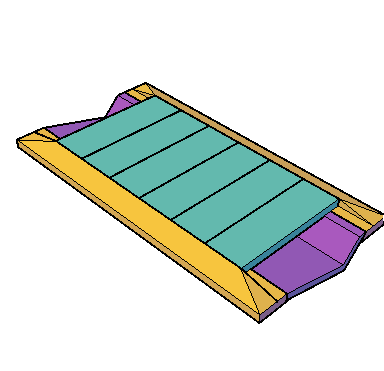

Transposição de Sarjeta



Nome Leitura/Escrita Valor Padrão Tipo Categoria Nome Amigável Descrição Formato Provedor Valores Manter ao Substituir
RunOptionLeitura e EscritaTextoCálculosOpção de CálculoOpção de cálculo, use quando precisar definir propriedades redundatesTextoCalculadoNão
CoverHeightSomente Leitura0,000 mNúmero RealCobrimentoAltura até o CobrimentoAltura até o CobrimentoDistânciaConstanteNão
StartClosedLeitura e EscritaNãoVerdadeiro/FalsoEntrada e SaídaPonta SecaIndica que o tubo stá conectado a estrutura, no entanto, não recebe vazão dela, ou seja, a seção inicial esta fechadaFormatterBooleanConstanteNão
TrenchHeightSomente Leitura0,000 mNúmero RealEscavaçãoAltura da ValaAltura entre o eixo e o topo do berçoDistânciaConstanteNão
DisplaceDitchSomente Leitura0,000 mNúmero RealEscavaçãoDeslocar ValaDesloca o eixo da vala em relação ao eixo do dispositivo
Valores positivos deslocam à direita e negativos à esquerda		DistânciaConstanteNão
Axis3DSomente LeituraCurvaGeometriaEixo 3DEixo 3DTextoConstanteNão
CodeSomente LeituraTextoIdentificaçãoCódigoCódigo do construtor dentro do catálogoTextoConstanteNão
EndConnectorFilterSomente LeituraTextoLocação FinalFiltro de Conector FinalTexto que será usado para filtrar o conector ao escolher o mais próximo do ponto final do dispositivoTextoConstanteNão
EndPointLeitura e Escrita6,000 m; 0,000 m; -0,200 mPontoLocação FinalPonto FinalCoordenada da JusanteCoordenadaConstanteSim
StartConnectorFilterSomente LeituraTextoLocação InicialFiltro de Conector InicialTexto que será usado para filtrar o conector ao escolher o mais próximo do ponto inicial do dispositivoTextoConstanteNão
StartPointLeitura e Escrita2,000 m; 0,000 m; 0,000 mPontoLocação InicialPonto InicialCoordenada da MontateCoordenadaConstanteSim
ACManLeitura e Escrita0,015Número RealMaterialCoeficiente de ManningCoeficiente de Manning (ACMan)SemConstanteNão
ACHWLeitura e Escrita130,000Número RealMaterialCoeficiente de Hazen-WilliamsCoeficiente de Hazen-WilliamsSemConstanteNão
ACDWLeitura e Escrita0,000 mNúmero RealMaterialCoeficiente de Darcy-WeisbachCoeficiente de Darcy-WeisbachDistânciaConstanteNão
ExistentLeitura e EscritaNãoVerdadeiro/FalsoObjetoExistenteIndica se o dispositivo é existente ou não
Se estiver marcado como existente, não é possível modificar a sua gemetria		FormatterBooleanConstanteNão
DwgSomente LeituraTextoObjetoDwgDetalhes típicosTextoConstanteNão
CatalogoLeitura e EscritaTSS-04-1B-01TextoObjetoCatálogoCodificação no catálogo do DER-SP: TSS-01-1B-01
TSS: transposição de sarjeta
1B: triangular, 3B: trapezoidal		TextoListaCustom; TSS-03-3B-01; TSS-03-3B-02; TSS-03-3B-03; TSS-04-1B-01; TSS-04-3B-04; TSS-04-3B-05; TSS-04-3B-06; TSS-05-1B-04; TSS-05-3B-07; TSS-05-3B-08; TSS-05-3B-09; TSS-06-3B-08; TSS-05-3B-10; TSS-06-1B-02; TSS-06-3B-11; TSS-06-3B-12; TSS-07-3B-01; TSS-07-3B-02; TSS-07-3B-03; TSS-08-1B-01; TSS-08-3B-04; TSS-08-3B-05; TSS-08-3B-06; TSS-09-1B-04; TSS-09-3B-07; TSS-09-3B-08; TSS-09-3B-09; TSS-09-3B-10; TSS-10-1B-02; TSS-10-3B-11; TSS-10-3B-12Não
IgnoreSurfAdjSomente LeituraNãoVerdadeiro/FalsoReferênciaIgnorar AjusteIgnorar ajuste de elevação pela superfícieFormatterBooleanConstanteNão
OutHeightSomente Leitura0,000 mNúmero RealSeçãoAltura ExternaAltura ExternaDistânciaConstanteNão
AlturaLeitura e Escrita0,250 mNúmero RealSeçãoAlturaAltura interna da sarjetaDistânciaCalculadoNão
OutWidthSomente Leitura0,000 mNúmero RealSeçãoLargura ExternaLargura ExternaDistânciaConstanteNão
OutAreaSomente Leitura0,000 m²Número RealSeçãoÁrea ExternaArea externa da seçãoÁreaConstanteNão
AltLajeLeitura e Escrita0,100 mNúmero RealSeçãoAltura da LajeAltura da LajeDistânciaConstanteNão
FolgaLeitura e Escrita0,010 mNúmero RealSeçãoFolgaFolga entre as lajesDistânciaCalculadoNão
ApoioLajeLeitura e Escrita0,150 mNúmero RealSeçãoApoio da LajeLargura de apoio da lajeDistânciaConstanteNão
LargApoioLeitura e Escrita0,250 mNúmero RealSeçãoLargura do ApoioLargura do apoioDistânciaCalculadoNão
LarguraBLeitura e Escrita1,000 mNúmero RealSeçãoLarguraBLargura da sarjeta no lado maiorDistânciaCalculadoNão
LarguraALeitura e Escrita0,250 mNúmero RealSeçãoLarguraALargura da sarjeta no lado menorDistânciaCalculadoNão
ParedeLeitura e Escrita0,080 mNúmero RealSeçãoParedeEspessura da parede da sarjetaDistânciaCalculadoNão
AltApoioLeitura e Escrita0,100 mNúmero RealSeçãoAltura do ApoioAltura do apoio sob a lajeDistânciaCalculadoNão
AxisDistanceSomente Leitura0,000 mNúmero RealSeçãoDistância do EixoDistância do eixo de construção até o ponto mais baixo da seção hidráulicaDistânciaConstanteNão
HydraulicSectionSomente LeituraCurvaSeçãoSeção HidráulicaSeção usada para calcular os parâmetros hidráulicos (Am, Pm, Rh...)TextoConstanteNão
PipeLinesSomente Leitura0InteiroSeçãoTubos em LinhaTubos em LinhaNúmero InteiroConstanteNão
BaseLeitura e Escrita0,000 mNúmero RealSeçãoBaseLargura da base da seção trapezoidalDistânciaCalculadoNão
LargLajeLeitura e Escrita0,500 mNúmero RealSeçãoLargura da LajeLargura de uma lajeDistânciaConstanteNão
LadoLeitura e EscritaDireitoTextoSeçãoLado da SarjetaLado maior da sarjetaTextoListaEsquerdo; DireitoSim
TipoSarjetaLeitura e EscritaTriangularTextoSeçãoTipo de SarjetaSeção típica da sarjetaTextoLista CalculadaTriangular; TrapezoidalNão

Abaixo a tabela de valores das propriedades para cada código do catálogo




CatalogoAlturaLarguraBLarguraAParedeLargApoioAltLajeFolgaApoioLajeAltApoioLargLajeLadoDwgTipoSarjetaBaseAxisDistanceHydraulicSectionACManPipeLinesStartClosedACHWACDWStartConnectorFilterEndConnectorFilterAxis3DOutHeightOutWidthOutAreaDisplaceDitchCoverHeightCodeIgnoreSurfAdjTrenchHeight
TSS-03-3B-010,200 m0,200 m0,200 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,200 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,280 m0,400 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-03-3B-020,200 m0,200 m0,200 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,300 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,280 m0,400 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-03-3B-030,250 m0,250 m0,250 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,300 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,330 m0,500 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-04-1B-010,250 m1,000 m0,250 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Triangular0,000 m0,000 mPts=P1 ; P2 ; P3 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,330 m1,250 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-04-3B-040,300 m0,300 m0,300 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,300 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,380 m0,600 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-04-3B-050,300 m0,300 m0,300 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,400 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,380 m0,600 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-04-3B-060,350 m0,350 m0,350 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,400 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,430 m0,700 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-05-1B-040,250 m1,000 m0,375 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Triangular0,000 m0,000 mPts=P1 ; P2 ; P3 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,330 m1,375 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-05-3B-070,400 m0,400 m0,400 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,400 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,480 m0,800 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-05-3B-080,400 m0,400 m0,400 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,500 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,480 m0,800 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-05-3B-090,450 m0,450 m0,450 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,500 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,530 m0,900 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-06-3B-080,400 m0,400 m0,400 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,500 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,480 m0,800 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-05-3B-100,500 m0,500 m0,500 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,500 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,580 m1,000 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-06-1B-020,375 m1,500 m0,375 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Triangular0,000 m0,000 mPts=P1 ; P2 ; P3 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,455 m1,875 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-06-3B-110,500 m0,500 m0,500 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,600 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,580 m1,000 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-06-3B-120,550 m0,550 m0,550 m0,080 m0,250 m0,100 m0,010 m0,150 m0,100 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,600 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,630 m1,100 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-07-3B-010,200 m0,200 m0,200 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,200 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,280 m0,400 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-07-3B-020,200 m0,200 m0,200 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,300 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,280 m0,400 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-07-3B-030,250 m0,250 m0,250 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,300 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,330 m0,500 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-08-1B-010,250 m1,000 m0,250 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Triangular0,000 m0,000 mPts=P1 ; P2 ; P3 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,330 m1,250 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-08-3B-040,300 m0,300 m0,300 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,300 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,380 m0,600 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-08-3B-050,300 m0,300 m0,300 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,400 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,380 m0,600 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-08-3B-060,350 m0,350 m0,350 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,400 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,430 m0,700 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-09-1B-040,250 m1,000 m0,375 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Triangular0,000 m0,000 mPts=P1 ; P2 ; P3 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,330 m1,375 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-09-3B-070,400 m0,400 m0,400 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,400 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,480 m0,800 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-09-3B-080,400 m0,400 m0,400 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,500 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,480 m0,800 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-09-3B-090,450 m0,450 m0,450 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,500 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,530 m0,900 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-09-3B-100,500 m0,500 m0,500 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,500 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,580 m1,000 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-10-1B-020,375 m1,500 m0,375 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Triangular0,000 m0,000 mPts=P1 ; P2 ; P3 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,455 m1,875 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-10-3B-110,500 m0,500 m0,500 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,600 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,580 m1,000 m0,000 m²0,000 m0,000 mTSSNão0,000 m
TSS-10-3B-120,550 m0,550 m0,550 m0,080 m0,500 m0,100 m0,010 m0,150 m0,200 m0,500 mDireitoPP-DE-H07-105Trapezoidal0,600 m0,000 mPts=R1 ; R2 ; R3 ; R4 ; N=ZAxis0,0151Não130,0000,000 mtsstssP1= ; P2=0,630 m1,100 m0,000 m²0,000 m0,000 mTSSNão0,000 m
