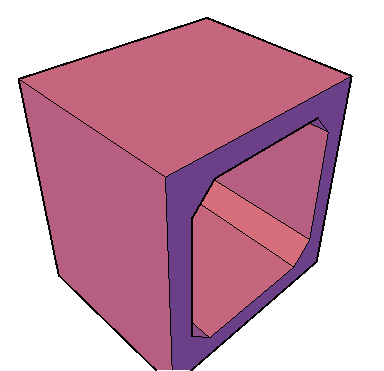

Galeria Retangular Galeria RetangularTubo de seção retangular padrão DER-SP
| Nome | Leitura/Escrita | Valor Padrão | Tipo | Categoria | Nome Amigável | Descrição | Formato | Provedor | Valores | Manter ao Substituir |
|---|---|---|---|---|---|---|---|---|---|---|
| StartElevationMax | Somente Leitura | 0,000 m | Número Real | Cálculos | Elev Útil Montante | Elevação útil de montante | Distância | Constante | Não | |
| RunOption | Leitura e Escrita | Texto | Cálculos | Opção de Cálculo | Opção de cálculo, use quando precisar definir propriedades redundates | Texto | Calculado | Não | ||
| EndElevationMax | Somente Leitura | 0,000 m | Número Real | Cálculos | Elev Útil Jusante | Elevação útil de jusante | Distância | Constante | Não | |
| StartCover | Leitura e Escrita | Número Real | Cobrimento | Cobrimento Inicial | Cobrimento no início do tubo | Distância | Calculado | Não | ||
| MinAllowedCover | Somente Leitura | 0,000 m | Número Real | Cobrimento | Cobrimento Mínimo | Cobrimento mínimo permitido | Distância | Constante | Não | |
| CoverHeight | Somente Leitura | 0,000 m | Número Real | Cobrimento | Altura até o Cobrimento | Altura até o Cobrimento | Distância | Constante | Não | |
| MaxAllowedCover | Somente Leitura | 0,000 m | Número Real | Cobrimento | Cobrimento Máximo | Cobrimento máximo permitido | Distância | Constante | Não | |
| EndCover | Leitura e Escrita | Número Real | Cobrimento | Cobrimento Final | Cobrimento no final do tubo | Distância | Calculado | Não | ||
| StartClosed | Leitura e Escrita | Não | Verdadeiro/Falso | Entrada e Saída | Ponta Seca | Indica que o tubo stá conectado a estrutura, no entanto, não recebe vazão dela, ou seja, a seção inicial esta fechada | FormatterBoolean | Constante | Não | |
| TrenchHeight | Somente Leitura | 0,000 m | Número Real | Escavação | Altura da Vala | Altura entre o eixo e o topo do berço | Distância | Constante | Não | |
| DisplaceDitch | Somente Leitura | 0,000 m | Número Real | Escavação | Deslocar Vala | Desloca o eixo da vala em relação ao eixo do dispositivo Valores positivos deslocam à direita e negativos à esquerda | Distância | Constante | Não | |
| Bulge | Leitura e Escrita | 0,000 | Número Real | Geometria | Convexidade | Convexidade do arco Convexidade = 2 * h / C Onde: h = distância entre o ponto médio do arco e o ponto médio da corda C = comprimento da corda do arco | Sem | Constante | Não | |
| Axis3D | Somente Leitura | Curva | Geometria | Eixo 3D | Eixo 3D | Texto | Constante | Não | ||
| MidElev | Leitura e Escrita | -0,100 m | Número Real | Geometria | Elevação Média | Elevação do ponto médio do eixo do tubo | Distância | Calculado | Não | |
| Code | Somente Leitura | Texto | Identificação | Código | Código do construtor dentro do catálogo | Texto | Constante | Não | ||
| CobrMax | Leitura e Escrita | 25,000 m | Número Real | Limites | Cobr Máximo Admissível | Cobrimento máximo admissível acima da galeria | Distância | Calculado | Não | |
| EndInvertElevation | Somente Leitura | 0,000 m | Número Real | Locação Final | Elev Inferior Jusante | Elevação na geratriz interna inferior de jusante | Distância | Constante | Não | |
| EndConnectorFilter | Somente Leitura | Texto | Locação Final | Filtro de Conector Final | Texto que será usado para filtrar o conector ao escolher o mais próximo do ponto final do dispositivo | Texto | Constante | Não | ||
| EndPoint | Leitura e Escrita | 8,000 m; 0,000 m; -0,200 m | Ponto | Locação Final | Ponto Final | Coordenada da Jusante | Coordenada | Calculado | Sim | |
| EndCutAngle | Leitura e Escrita | 0,000 deg | Número Real | Locação Final | Corte à Jusante | Ângulo de corte à jusante do tubo | Ângulo | Calculado | Não | |
| Degrau | Leitura e Escrita | Número Real | Locação Final | Degrau | Distância entre a geratriz interna inferior de jusante e a cota de fundo da estrutura de jusante | Distância | Calculado | Não | ||
| CorrigeEnd | Leitura e Escrita | Sim | Verdadeiro/Falso | Locação Final | Corrigir Corte Jusante | Corrige o ângulo de corte do final automaticamente em função da conexão | FormatterBoolean | Constante | Não | |
| EndTopElevation | Leitura e Escrita | 1,300 m | Número Real | Locação Final | Elev Superior Jusante | Elevação na geratriz interna superior de jusante | Distância | Calculado | Não | |
| StartPoint | Leitura e Escrita | 5,000 m; 0,000 m; 0,000 m | Ponto | Locação Inicial | Ponto Inicial | Coordenada da Montate | Coordenada | Calculado | Sim | |
| StartConnectorFilter | Somente Leitura | Texto | Locação Inicial | Filtro de Conector Inicial | Texto que será usado para filtrar o conector ao escolher o mais próximo do ponto inicial do dispositivo | Texto | Constante | Não | ||
| StartTopElevation | Leitura e Escrita | 1,500 m | Número Real | Locação Inicial | Elev Superior Montante | Elevação na geratriz interna superior de montante | Distância | Calculado | Não | |
| StartCutAngle | Leitura e Escrita | 0,000 deg | Número Real | Locação Inicial | Corte à Montante | Ângulo de corte à montante do tubo | Ângulo | Calculado | Não | |
| Ressalto | Leitura e Escrita | Número Real | Locação Inicial | Ressalto | Distância entre a geratriz interna inferior de montante e a cota de fundo da estrutura de montante | Distância | Calculado | Não | ||
| CorrigeStart | Leitura e Escrita | Sim | Verdadeiro/Falso | Locação Inicial | Corrigir Corte Montante | Corrige o ângulo de corte do início automaticamente em função da conexão | FormatterBoolean | Constante | Não | |
| StartInvertElevation | Leitura e Escrita | -1,500 m | Número Real | Locação Inicial | Elev Inferior Montante | Elevação na geratriz interna superior de montante | Distância | Calculado | Não | |
| ACDW | Leitura e Escrita | 1,000 m | Número Real | Material | Coeficiente de Darcy-Weisbach | Coeficiente de Darcy-Weisbach | Distância | Constante | Não | |
| ACHW | Leitura e Escrita | 130,000 | Número Real | Material | Coeficiente de Hazen-Williams | Coeficiente de Hazen-Williams | Sem | Constante | Não | |
| ACMan | Leitura e Escrita | 0,015 | Número Real | Material | Coeficiente de Manning | Coeficiente de Manning (ACMan) | Sem | Constante | Não | |
| Dwg | Somente Leitura | Texto | Objeto | Dwg | Desenho de detalhes | Texto | Constante | Não | ||
| Catalogo | Leitura e Escrita | GS300x300h25 | Texto | Objeto | Catálogo | Codificação do dispositivo no catálogo DER-SP: Exemplo: GS200x250h20 G - Galeria Retangular S - Simples (Dupla, Tripla) 200 - Largura da célula 250 - Altura da célula 20 - Altura de aterro admissível | Texto | Lista | Custom; GS150x150h05; GS150x150h10; GS150x150h15; GS150x150h20; GS150x150h25; GS150x150h30; GS150x150h35; GS200x200h05; GS200x200h10; GS200x200h15; GS200x200h20; GS200x200h25; GS200x200h30; GS200x200h35; GS200x250h05; GS200x250h10; GS200x250h15; GS200x250h20; GS200x250h25; GS200x250h30; GS250x250h05; GS250x250h10; GS250x250h15; GS250x250h20; GS250x250h25; GS250x250h30; GS250x250h35; GS300x300h05; GS300x300h10; GS300x300h15; GS300x300h20; GS300x300h25; GD300x300h05; GD300x300h10; GD300x300h15; GD300x300h20; GT300x300h05; GT300x300h10; GT300x300h15; GT300x300h20; GS350x350h05; GS350x350h10; GS350x350h15; GS350x350h20; GS350x350h25; GD350x350h05; GD350x350h10; GD350x350h15; GD350x350h20; GT350x350h05; GT350x350h10; GT350x350h15; GT350x350h20 | Não |
| Existent | Leitura e Escrita | Sim | Verdadeiro/Falso | Objeto | Existente | Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria | FormatterBoolean | Constante | Não | |
| IgnoreSurfAdj | Somente Leitura | Não | Verdadeiro/Falso | Referência | Ignorar Ajuste | Ignorar ajuste de elevação pela superfície | FormatterBoolean | Constante | Não | |
| Parede | Leitura e Escrita | 0,400 m | Número Real | Seção | Parede | Espessura das paredes | Distância | Calculado | Não | |
| Largura | Leitura e Escrita | 3,000 m | Número Real | Seção | Largura | Largura interna | Distância | Calculado | Não | |
| HydraulicSection | Somente Leitura | Curva | Seção | Seção Hidráulica | Seção usada para calcular os parâmetros hidráulicos (Am, Pm, Rh...) | Texto | Constante | Não | ||
| Altura | Leitura e Escrita | 3,000 m | Número Real | Seção | Altura | Altura da célula | Distância | Calculado | Não | |
| AxisDistance | Somente Leitura | 0,000 m | Número Real | Seção | Distância do Eixo | Distância do eixo de construção até o ponto mais baixo da seção hidráulica | Distância | Constante | Não | |
| OutHeight | Somente Leitura | 0,000 m | Número Real | Seção | Altura Externa | Altura Externa | Distância | Constante | Não | |
| Misula | Leitura e Escrita | 0,400 m | Número Real | Seção | Mísula | Largura da mísula | Distância | Calculado | Não | |
| PipeLines | Somente Leitura | 0 | Inteiro | Seção | Tubos em Linha | Tubos em Linha | Número Inteiro | Constante | Não | |
| Tipo | Leitura e Escrita | Simples | Texto | Seção | Tubos em Linha(1) | Número de seções paralelas | Texto | Lista Calculada | Simples; Duplo; Triplo | Não |
| OutArea | Somente Leitura | 0,000 m² | Número Real | Seção | Área Externa | Area externa da seção | Área | Constante | Não | |
| OutWidth | Somente Leitura | 0,000 m | Número Real | Seção | Largura Externa | Largura Externa | Distância | Constante | Não |
Abaixo a tabela de valores das propriedades para cada código do catálogo
| Catalogo | StartCutAngle | EndCutAngle | Bulge | Altura | Parede | Largura | Tipo | Misula | EndInvertElevation | StartInvertElevation | Degrau | Ressalto | CorrigeStart | CorrigeEnd | MinAllowedCover | MaxAllowedCover | EndCover | StartCover | StartTopElevation | EndTopElevation | StartElevationMax | EndElevationMax | MidElev | Dwg | CobrMax | AxisDistance | HydraulicSection | ACMan | PipeLines | StartClosed | ACHW | ACDW | StartConnectorFilter | EndConnectorFilter | Axis3D | OutHeight | OutWidth | OutArea | DisplaceDitch | CoverHeight | Code | IgnoreSurfAdj | TrenchHeight |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GS150x150h05 | 0,000 deg | 0,000 deg | 0,000 | 1,500 m | 0,200 m | 1,500 m | Simples | 0,200 m | -0,950 m | -0,750 m | Sim | Sim | 0,000 m | 20,000 m | 0,750 m | 0,550 m | -0,100 m | PP-DE-C03-001 | 5,000 m | 0,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 1,900 m | 1,900 m | 3,610 m² | 0,000 m | 0,950 m | BSRC | Sim | 0,950 m | ||||||
| GS150x150h10 | 0,000 deg | 0,000 deg | 0,000 | 1,500 m | 0,200 m | 1,500 m | Simples | 0,200 m | -0,950 m | -0,750 m | Sim | Sim | 0,000 m | 20,000 m | 0,750 m | 0,550 m | -0,100 m | PP-DE-C03-002 | 10,000 m | 0,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 1,900 m | 1,900 m | 3,610 m² | 0,000 m | 0,950 m | BSRC | Sim | 0,950 m | ||||||
| GS150x150h15 | 0,000 deg | 0,000 deg | 0,000 | 1,500 m | 0,200 m | 1,500 m | Simples | 0,200 m | -0,950 m | -0,750 m | Sim | Sim | 0,000 m | 20,000 m | 0,750 m | 0,550 m | -0,100 m | PP-DE-C03-003 | 15,000 m | 0,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 1,900 m | 1,900 m | 3,610 m² | 0,000 m | 0,950 m | BSRC | Sim | 0,950 m | ||||||
| GS150x150h20 | 0,000 deg | 0,000 deg | 0,000 | 1,500 m | 0,250 m | 1,500 m | Simples | 0,250 m | -0,950 m | -0,750 m | Sim | Sim | 0,000 m | 20,000 m | 0,750 m | 0,550 m | -0,100 m | PP-DE-C03-004 | 20,000 m | 0,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,000 m | 2,000 m | 4,000 m² | 0,000 m | 1,000 m | BSRC | Sim | 1,000 m | ||||||
| GS150x150h25 | 0,000 deg | 0,000 deg | 0,000 | 1,500 m | 0,250 m | 1,500 m | Simples | 0,250 m | -0,950 m | -0,750 m | Sim | Sim | 0,000 m | 20,000 m | 0,750 m | 0,550 m | -0,100 m | PP-DE-C03-005 | 25,000 m | 0,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,000 m | 2,000 m | 4,000 m² | 0,000 m | 1,000 m | BSRC | Sim | 1,000 m | ||||||
| GS150x150h30 | 0,000 deg | 0,000 deg | 0,000 | 1,500 m | 0,250 m | 1,500 m | Simples | 0,250 m | -0,950 m | -0,750 m | Sim | Sim | 0,000 m | 20,000 m | 0,750 m | 0,550 m | -0,100 m | PP-DE-C03-006 | 30,000 m | 0,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,000 m | 2,000 m | 4,000 m² | 0,000 m | 1,000 m | BSRC | Sim | 1,000 m | ||||||
| GS150x150h35 | 0,000 deg | 0,000 deg | 0,000 | 1,500 m | 0,300 m | 1,500 m | Simples | 0,300 m | -0,950 m | -0,750 m | Sim | Sim | 0,000 m | 20,000 m | 0,750 m | 0,550 m | -0,100 m | PP-DE-C03-007 | 35,000 m | 0,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,100 m | 2,100 m | 4,410 m² | 0,000 m | 1,050 m | BSRC | Sim | 1,050 m | ||||||
| GS200x200h05 | 0,000 deg | 0,000 deg | 0,000 | 2,000 m | 0,200 m | 2,000 m | Simples | 0,200 m | -1,200 m | -1,000 m | Sim | Sim | 0,000 m | 20,000 m | 1,000 m | 0,800 m | -0,100 m | PP-DE-C03-008 | 5,000 m | 1,000 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,400 m | 2,400 m | 5,760 m² | 0,000 m | 1,200 m | BSRC | Sim | 1,200 m | ||||||
| GS200x200h10 | 0,000 deg | 0,000 deg | 0,000 | 2,000 m | 0,200 m | 2,000 m | Simples | 0,200 m | -1,200 m | -1,000 m | Sim | Sim | 0,000 m | 20,000 m | 1,000 m | 0,800 m | -0,100 m | PP-DE-C03-009 | 10,000 m | 1,000 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,400 m | 2,400 m | 5,760 m² | 0,000 m | 1,200 m | BSRC | Sim | 1,200 m | ||||||
| GS200x200h15 | 0,000 deg | 0,000 deg | 0,000 | 2,000 m | 0,250 m | 2,000 m | Simples | 0,250 m | -1,200 m | -1,000 m | Sim | Sim | 0,000 m | 20,000 m | 1,000 m | 0,800 m | -0,100 m | PP-DE-C03-010 | 15,000 m | 1,000 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,500 m | 2,500 m | 6,250 m² | 0,000 m | 1,250 m | BSRC | Sim | 1,250 m | ||||||
| GS200x200h20 | 0,000 deg | 0,000 deg | 0,000 | 2,000 m | 0,300 m | 2,000 m | Simples | 0,300 m | -1,200 m | -1,000 m | Sim | Sim | 0,000 m | 20,000 m | 1,000 m | 0,800 m | -0,100 m | PP-DE-C03-011 | 20,000 m | 1,000 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,600 m | 2,600 m | 6,760 m² | 0,000 m | 1,300 m | BSRC | Sim | 1,300 m | ||||||
| GS200x200h25 | 0,000 deg | 0,000 deg | 0,000 | 2,000 m | 0,300 m | 2,000 m | Simples | 0,300 m | -1,200 m | -1,000 m | Sim | Sim | 0,000 m | 20,000 m | 1,000 m | 0,800 m | -0,100 m | PP-DE-C03-012 | 25,000 m | 1,000 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,600 m | 2,600 m | 6,760 m² | 0,000 m | 1,300 m | BSRC | Sim | 1,300 m | ||||||
| GS200x200h30 | 0,000 deg | 0,000 deg | 0,000 | 2,000 m | 0,300 m | 2,000 m | Simples | 0,300 m | -1,200 m | -1,000 m | Sim | Sim | 0,000 m | 20,000 m | 1,000 m | 0,800 m | -0,100 m | PP-DE-C03-013 | 30,000 m | 1,000 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,600 m | 2,600 m | 6,760 m² | 0,000 m | 1,300 m | BSRC | Sim | 1,300 m | ||||||
| GS200x200h35 | 0,000 deg | 0,000 deg | 0,000 | 2,000 m | 0,350 m | 2,000 m | Simples | 0,350 m | -1,200 m | -1,000 m | Sim | Sim | 0,000 m | 20,000 m | 1,000 m | 0,800 m | -0,100 m | PP-DE-C03-014 | 35,000 m | 1,000 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,700 m | 2,700 m | 7,290 m² | 0,000 m | 1,350 m | BSRC | Sim | 1,350 m | ||||||
| GS200x250h05 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,200 m | 2,000 m | Simples | 0,200 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-015 | 5,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,900 m | 2,400 m | 6,960 m² | 0,000 m | 1,450 m | BSRC | Sim | 1,450 m | ||||||
| GS200x250h10 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,200 m | 2,000 m | Simples | 0,200 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-016 | 10,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,900 m | 2,400 m | 6,960 m² | 0,000 m | 1,450 m | BSRC | Sim | 1,450 m | ||||||
| GS200x250h15 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,250 m | 2,000 m | Simples | 0,250 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-017 | 15,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,000 m | 2,500 m | 7,500 m² | 0,000 m | 1,500 m | BSRC | Sim | 1,500 m | ||||||
| GS200x250h20 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,300 m | 2,000 m | Simples | 0,300 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-018 | 20,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,100 m | 2,600 m | 8,060 m² | 0,000 m | 1,550 m | BSRC | Sim | 1,550 m | ||||||
| GS200x250h25 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,300 m | 2,000 m | Simples | 0,300 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-019 | 25,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,100 m | 2,600 m | 8,060 m² | 0,000 m | 1,550 m | BSRC | Sim | 1,550 m | ||||||
| GS200x250h30 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,350 m | 2,000 m | Simples | 0,350 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-020 | 30,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,200 m | 2,700 m | 8,640 m² | 0,000 m | 1,600 m | BSRC | Sim | 1,600 m | ||||||
| GS250x250h05 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,200 m | 2,500 m | Simples | 0,200 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-022 | 5,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 2,900 m | 2,900 m | 8,410 m² | 0,000 m | 1,450 m | BSRC | Sim | 1,450 m | ||||||
| GS250x250h10 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,250 m | 2,500 m | Simples | 0,250 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-023 | 10,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,000 m | 3,000 m | 9,000 m² | 0,000 m | 1,500 m | BSRC | Sim | 1,500 m | ||||||
| GS250x250h15 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,300 m | 2,500 m | Simples | 0,300 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-024 | 15,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,100 m | 3,100 m | 9,610 m² | 0,000 m | 1,550 m | BSRC | Sim | 1,550 m | ||||||
| GS250x250h20 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,400 m | 2,500 m | Simples | 0,400 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-025 | 20,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,300 m | 3,300 m | 10,890 m² | 0,000 m | 1,650 m | BSRC | Sim | 1,650 m | ||||||
| GS250x250h25 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,400 m | 2,500 m | Simples | 0,400 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-080 | 25,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,300 m | 3,300 m | 10,890 m² | 0,000 m | 1,650 m | BSRC | Sim | 1,650 m | ||||||
| GS250x250h30 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,400 m | 2,500 m | Simples | 0,400 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-0?? | 30,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,300 m | 3,300 m | 10,890 m² | 0,000 m | 1,650 m | BSRC | Sim | 1,650 m | ||||||
| GS250x250h35 | 0,000 deg | 0,000 deg | 0,000 | 2,500 m | 0,400 m | 2,500 m | Simples | 0,400 m | -1,450 m | -1,250 m | Sim | Sim | 0,000 m | 20,000 m | 1,250 m | 1,050 m | -0,100 m | PP-DE-C03-021 | 35,000 m | 1,250 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,300 m | 3,300 m | 10,890 m² | 0,000 m | 1,650 m | BSRC | Sim | 1,650 m | ||||||
| GS300x300h05 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,250 m | 3,000 m | Simples | 0,250 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-026 | 5,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,500 m | 3,500 m | 12,250 m² | 0,000 m | 1,750 m | BSRC | Sim | 1,750 m | ||||||
| GS300x300h10 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,300 m | 3,000 m | Simples | 0,300 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-027 | 10,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,600 m | 3,600 m | 12,960 m² | 0,000 m | 1,800 m | BSRC | Sim | 1,800 m | ||||||
| GS300x300h15 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,350 m | 3,000 m | Simples | 0,350 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-028 | 15,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,700 m | 3,700 m | 13,690 m² | 0,000 m | 1,850 m | BSRC | Sim | 1,850 m | ||||||
| GS300x300h20 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,400 m | 3,000 m | Simples | 0,400 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-029 | 20,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,800 m | 3,800 m | 14,440 m² | 0,000 m | 1,900 m | BSRC | Sim | 1,900 m | ||||||
| GS300x300h25 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,400 m | 3,000 m | Simples | 0,400 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-081 | 25,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,800 m | 3,800 m | 14,440 m² | 0,000 m | 1,900 m | BSRC | Sim | 1,900 m | ||||||
| GD300x300h05 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,250 m | 3,000 m | Duplo | 0,250 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-034 | 5,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 2 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,500 m | 6,750 m | 23,625 m² | 0,000 m | 1,750 m | BDRC | Sim | 1,750 m | ||||||
| GD300x300h10 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,300 m | 3,000 m | Duplo | 0,300 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-035 | 10,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 2 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,600 m | 6,900 m | 24,840 m² | 0,000 m | 1,800 m | BDRC | Sim | 1,800 m | ||||||
| GD300x300h15 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,350 m | 3,000 m | Duplo | 0,350 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-036 | 15,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 2 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,700 m | 7,050 m | 26,085 m² | 0,000 m | 1,850 m | BDRC | Sim | 1,850 m | ||||||
| GD300x300h20 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,400 m | 3,000 m | Duplo | 0,400 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-037 | 20,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 2 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,800 m | 7,200 m | 27,360 m² | 0,000 m | 1,900 m | BDRC | Sim | 1,900 m | ||||||
| GT300x300h05 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,250 m | 3,000 m | Triplo | 0,250 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-042 | 5,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 3 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,500 m | 10,000 m | 35,000 m² | 0,000 m | 1,750 m | BTRC | Sim | 1,750 m | ||||||
| GT300x300h10 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,300 m | 3,000 m | Triplo | 0,300 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-043 | 10,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 3 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,600 m | 10,200 m | 36,720 m² | 0,000 m | 1,800 m | BTRC | Sim | 1,800 m | ||||||
| GT300x300h15 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,350 m | 3,000 m | Triplo | 0,350 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-044 | 15,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 3 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,700 m | 10,400 m | 38,480 m² | 0,000 m | 1,850 m | BTRC | Sim | 1,850 m | ||||||
| GT300x300h20 | 0,000 deg | 0,000 deg | 0,000 | 3,000 m | 0,400 m | 3,000 m | Triplo | 0,400 m | -1,700 m | -1,500 m | Sim | Sim | 0,000 m | 20,000 m | 1,500 m | 1,300 m | -0,100 m | PP-DE-C03-045 | 20,000 m | 1,500 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 3 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 3,800 m | 10,600 m | 40,280 m² | 0,000 m | 1,900 m | BTRC | Sim | 1,900 m | ||||||
| GS350x350h05 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,250 m | 3,500 m | Simples | 0,250 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-030 | 5,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,000 m | 4,000 m | 16,000 m² | 0,000 m | 2,000 m | BSRC | Sim | 2,000 m | ||||||
| GS350x350h10 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,300 m | 3,500 m | Simples | 0,300 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-031 | 10,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,100 m | 4,100 m | 16,810 m² | 0,000 m | 2,050 m | BSRC | Sim | 2,050 m | ||||||
| GS350x350h15 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,400 m | 3,500 m | Simples | 0,400 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-032 | 15,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,300 m | 4,300 m | 18,490 m² | 0,000 m | 2,150 m | BSRC | Sim | 2,150 m | ||||||
| GS350x350h20 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,450 m | 3,500 m | Simples | 0,450 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-033 | 20,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,400 m | 4,400 m | 19,360 m² | 0,000 m | 2,200 m | BSRC | Sim | 2,200 m | ||||||
| GS350x350h25 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,450 m | 3,500 m | Simples | 0,450 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-082 | 25,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 1 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,400 m | 4,400 m | 19,360 m² | 0,000 m | 2,200 m | BSRC | Sim | 2,200 m | ||||||
| GD350x350h05 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,250 m | 3,500 m | Duplo | 0,250 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-038 | 5,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 2 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,000 m | 7,750 m | 31,000 m² | 0,000 m | 2,000 m | BDRC | Sim | 2,000 m | ||||||
| GD350x350h10 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,300 m | 3,500 m | Duplo | 0,300 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-039 | 10,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 2 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,100 m | 7,900 m | 32,390 m² | 0,000 m | 2,050 m | BDRC | Sim | 2,050 m | ||||||
| GD350x350h15 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,400 m | 3,500 m | Duplo | 0,400 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-040 | 15,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 2 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,300 m | 8,200 m | 35,260 m² | 0,000 m | 2,150 m | BDRC | Sim | 2,150 m | ||||||
| GD350x350h20 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,450 m | 3,500 m | Duplo | 0,450 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-041 | 20,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 2 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,400 m | 8,350 m | 36,740 m² | 0,000 m | 2,200 m | BDRC | Sim | 2,200 m | ||||||
| GT350x350h05 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,250 m | 3,500 m | Triplo | 0,250 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-046 | 5,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 3 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,000 m | 11,500 m | 46,000 m² | 0,000 m | 2,000 m | BTRC | Sim | 2,000 m | ||||||
| GT350x350h10 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,300 m | 3,500 m | Triplo | 0,300 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-047 | 10,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 3 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,100 m | 11,700 m | 47,970 m² | 0,000 m | 2,050 m | BTRC | Sim | 2,050 m | ||||||
| GT350x350h15 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,400 m | 3,500 m | Triplo | 0,400 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-048 | 15,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 3 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,300 m | 12,100 m | 52,030 m² | 0,000 m | 2,150 m | BTRC | Sim | 2,150 m | ||||||
| GT350x350h20 | 0,000 deg | 0,000 deg | 0,000 | 3,500 m | 0,450 m | 3,500 m | Triplo | 0,450 m | -1,950 m | -1,750 m | Sim | Sim | 0,000 m | 20,000 m | 1,750 m | 1,550 m | -0,100 m | PP-DE-C03-049 | 20,000 m | 1,750 m | Pts=P5 ; P6 ; P7 ; P8 ; P9 ; P10 ; P11 ; P12 ; N=ZAxis | 0,015 | 3 | Não | 130,000 | 1,000 m | galeria | galeria | P1= ; P2= ; B=0 | 4,400 m | 12,300 m | 54,120 m² | 0,000 m | 2,200 m | BTRC | Sim | 2,200 m |
