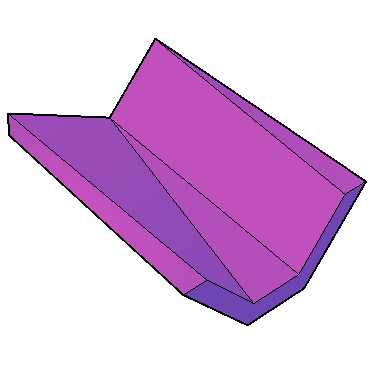

Transição Triangular para Trapezoidal

Transição de seção triangular para trapezoidal

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
Resultado	Somente Leitura		Texto	Cálculos	Resultado		Texto	Constante		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Comprimento	Leitura e Escrita	1,000 m	Número Real	Geometria	Comprimento	Comprimento interno no eixo X	Distância	Calculado		Não
DeltaZ	Leitura e Escrita	-0,500 m	Número Real	Geometria	Delta Z	Diferença de cotas entre a seção triangular e a seção trapezoidal	Distância	Calculado		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Calculado		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
MaxCompr	Leitura e Escrita	2,000 m	Número Real	Limites	Comprimento Máximo		Distância	Constante		Não
MinCompr	Leitura e Escrita	1,000 m	Número Real	Limites	MinCompr		Distância	Constante		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Calculado		Sim
Catalogo	Leitura e Escrita	0	Texto	Objeto	Catálogo		Texto	Lista	Custom	Não
Dwg	Somente Leitura		Texto	Objeto	Dwg		Texto	Constante		Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
LarguraA	Leitura e Escrita	0,300 m	Número Real	Seção	Largura Menor	Largura menor da seção triangular	Distância	Calculado		Não
AlturaTrap	Leitura e Escrita	0,300 m	Número Real	Seção	Altura Trapézio	Altura da seção trapezoidal	Distância	Calculado		Não
LarguraB	Leitura e Escrita	0,600 m	Número Real	Seção	Largura Maior	Largura maior da seção triangular	Distância	Calculado		Não
AlturaTriang	Leitura e Escrita	0,300 m	Número Real	Seção	Altura Triângulo	Altura da seção triangular	Distância	Calculado		Não
ParedeTrap	Leitura e Escrita	0,100 m	Número Real	Seção	Parede Trapézio	Espessura da parede da seção trapezoidal	Distância	Calculado		Não
Deslocamento	Leitura e Escrita	-0,682 m	Número Real	Seção	Deslocamento		Distância	Calculado		Não
LadoTriang	Leitura e Escrita	Esquerdo	Texto	Seção	Lado Triângulo	Lado maior do da seção triangular	Texto	Lista Calculada	Direito; Esquerdo	Sim
BaseTrap	Leitura e Escrita	0,300 m	Número Real	Seção	Base Trapézio	Largura da base da seção trapezoidal	Distância	Calculado		Não
DeclTrap	Leitura e Escrita	100,000 %	Número Real	Seção	Declividade Trapezoidal	Declividade das paredes da seção trapezoidal	Taxa	Calculado		Não
ParedeTriang	Leitura e Escrita	0,100 m	Número Real	Seção	Parede Triangular	Espessura da parede da seção triangular	Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	LarguraA	LarguraB	AlturaTriang	AlturaTrap	BaseTrap	DeclTrap	ParedeTriang	DeltaZ	Comprimento	ParedeTrap	LadoTriang	Deslocamento	MaxCompr	MinCompr	Resultado	Dwg	Angle	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
