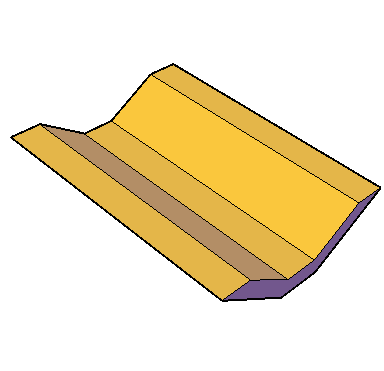

Transição de Sarjeta

Nas valetas de saída de banquetas ou saída de sarjeta de corte com lançamentos em valetas revestidas de grama deverá ser executada a valeta de transição DR-9, recebendo lateralmente o escoamento das águas no trecho.

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
ConInter	Leitura e Escrita	0,500 m	Número Real	Geometria	Conector Intermediário	Distância em relação ao ponto de inserção	Distância	Calculado		Não
Comprimento	Leitura e Escrita	3,000 m	Número Real	Geometria	Comprimento	Comprimento interno no eixo X	Distância	Calculado		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Calculado		Sim
Declividade	Leitura e Escrita	10,000 %	Número Real	Geometria	Declividade	Declividade longitudinal do piso	Taxa	Calculado		Não
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
EndPoint	Leitura e Escrita	3,000 m; 0,000 m; -0,300 m	Ponto	Locação	Ponto Final		Coordenada	Calculado		Não
Material	Leitura e Escrita	Pedra Argamassada	Texto	Material	Material	Material do qual é feito o dispositivo	Texto	Calculado		Não
Dwg	Leitura e Escrita	PP-DE-H07-011	Texto	Objeto	Dwg	Desenho de detalhes	Texto	Calculado		Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
Catalogo	Leitura e Escrita	DR-9-1	Texto	Objeto	Catálogo	Codificação no catálogo do DER-SP	Texto	Lista	Custom; DR-9-1; DR-9-2; DR-9-3	Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
DeltaZ	Leitura e Escrita	-0,300 m	Número Real	Seção	DeltaZ		Distância	Calculado		Não
DeclSecao	Leitura e Escrita	66,667 %	Número Real	Seção	DeclSecao		Taxa	Calculado		Não
Parede	Leitura e Escrita	0,200 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
Base	Leitura e Escrita	0,400 m	Número Real	Seção	Base	Largura interna da base	Distância	Calculado		Não
Altura	Leitura e Escrita	0,400 m	Número Real	Seção	Altura		Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Dwg	Base	Altura	DeclSecao	Parede	Material	Comprimento	Declividade	DeltaZ	ConInter	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
DR-9-1	PP-DE-H07-011	0,400 m	0,400 m	66,667 %	0,200 m	Pedra Argamassada	3,000 m	10,000 %	-0,300 m	0,500 m	1,360 m³	DR-9-1	Não	0,600 m
DR-9-2	PP-DE-H07-011	0,700 m	0,400 m	66,667 %	0,200 m	Pedra Argamassada	3,000 m	10,000 %	-0,300 m	0,500 m	1,541 m³	DR-9-2	Não	0,600 m
DR-9-3	PP-DE-H07-011	1,000 m	0,400 m	66,667 %	0,200 m	Pedra Argamassada	3,000 m	10,000 %	-0,300 m	0,500 m	1,722 m³	DR-9-3	Não	0,600 m
