Curva Retangular

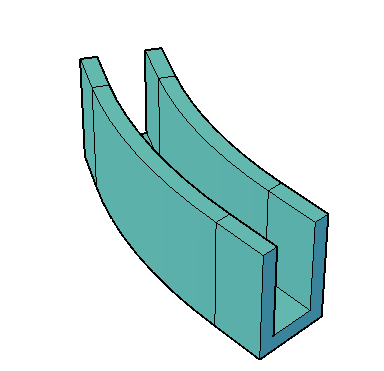

Curva retangular para valeta retangular com degraus

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Calculado		Sim
AngEntrada	Leitura e Escrita	150,000 deg	Número Real	Geometria	Ângulo da Entrada	Ângulo da entrada em relação a saída	Ângulo	Constante		Não
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
Catalogo	Leitura e Escrita	DR-4A-1	Texto	Objeto	Catálogo	Codificação no catálogo do DER-SP DR-4A-1 DR-4A: valta de proteção retangular com degrau x (base x altura+vista) 1: 0.30 x 0.30 2: 0.40 x 0.30 3: 0.50 x 0.40 4: 0.60 x 0.50 5: 0.80 x 0.55	Texto	Lista	Custom; DR-4A-1; DR-4A-2; DR-4A-3; DR-4A-4; DR-4A-5	Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho típico	Texto	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Comprimento	Leitura e Escrita	1,000 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Constante		Não
DeclSaida	Leitura e Escrita	10,000 %	Número Real	Seção	DeclSaida	Declividade da saída da cuva	Taxa	Calculado		Não
DeclEntrada	Leitura e Escrita	0,000 %	Número Real	Seção	DeclEntrada	Declividade longitudinal da entrada	Taxa	Calculado		Não
Parede	Leitura e Escrita	0,100 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
Altura	Leitura e Escrita	0,600 m	Número Real	Seção	Altura		Distância	Calculado		Não
Largura	Leitura e Escrita	0,300 m	Número Real	Seção	Largura		Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Comprimento	AngEntrada	DeclSaida	Largura	Altura	Parede	Dwg	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
DR-4A-1	1,000 m	150,000 deg	10,000 %	0,300 m	0,600 m	0,100 m	PP-DE-H07-005	0,700 m³	Curva	Não	0,700 m
DR-4A-2	1,000 m	150,000 deg	10,000 %	0,400 m	0,600 m	0,100 m	PP-DE-H07-005	0,840 m³	Curva	Não	0,700 m
DR-4A-3	1,000 m	150,000 deg	10,000 %	0,500 m	0,700 m	0,150 m	PP-DE-H07-005	1,360 m³	Curva	Não	0,850 m
DR-4A-4	1,000 m	150,000 deg	10,000 %	0,600 m	0,800 m	0,150 m	PP-DE-H07-005	1,710 m³	Curva	Não	0,950 m
DR-4A-5	1,000 m	150,000 deg	10,000 %	0,800 m	0,850 m	0,150 m	PP-DE-H07-005	2,200 m³	Curva	Não	1,000 m
