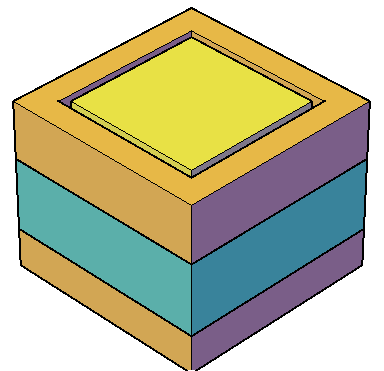

Caixa de Inspeção

Caixa de Inspeção



Nome Leitura/Escrita Valor Padrão Tipo Categoria Nome Amigável Descrição Formato Provedor Valores Manter ao Substituir
ElevationMaxSomente Leitura0,000 mNúmero RealCálculosElevação MáximaElevação até onde a geratriz superior do tubo pode chegarDistânciaConstanteNão
GeratrizSaidaSomente Leitura0,000 mNúmero RealCálculosGeratriz SaídaElevação da geratriz superior interna do tubo de saídaDistânciaConstanteNão
MaxPipeSomente Leitura0,000 mNúmero RealCálculosMaior TuboMaior tubo conectadoDistânciaConstanteNão
RunOptionLeitura e EscritaCLTextoCálculosOpção de CálculoOpção de cálculo, use quando precisar definir propriedades redundatesTextoCalculadoNão
SolidVolumeSomente Leitura0,000 m³Número RealEscavaçãoVolume ExternoVolume externo do dispositivo para cálculo de escavaçãoVolumeConstanteNão
TrenchHeightSomente Leitura0,000 mNúmero RealEscavaçãoAltura da ValaAltura entre o eixo e o topo do berçoDistânciaConstanteNão
SumpElevationLeitura e Escrita-0,500 mNúmero RealGeometriaCota de FundoElevação no topo do pisoDistânciaCalculadoNão
AngleLeitura e Escrita0,000 degNúmero RealGeometriaÂnguloÂnguloÂnguloConstanteSim
CodeSomente LeituraTextoIdentificaçãoCódigoCódigo do construtor dentro do catálogoTextoConstanteNão
AlturaMinLeitura e Escrita0,200 mNúmero RealLimitesAltura MínimaMenor altura aceitável para o dispositivoDistânciaCalculadoNão
FolgaLeitura e Escrita0,100 mNúmero RealLimitesFolgaDistância entre a geratriz interna superior do tubo mais alto e a tampaDistânciaConstanteNão
AlturaMaxLeitura e Escrita0,500 mNúmero RealLimitesAltura MáximaDistânciaCalculadoNão
LocationLeitura e Escrita0,000 m; 0,000 m; 0,000 mPontoLocaçãoLocaçãoPonto de InserçãoCoordenadaCalculadoSim
ExistentLeitura e EscritaNãoVerdadeiro/FalsoObjetoExistenteIndica se o dispositivo é existente ou não
Se estiver marcado como existente, não é possível modificar a sua gemetria		FormatterBooleanConstanteNão
IgnoreSurfAdjSomente LeituraNãoVerdadeiro/FalsoReferênciaIgnorar AjusteIgnorar ajuste de elevação pela superfícieFormatterBooleanConstanteNão
HTampaLeitura e Escrita0,120 mNúmero RealSeçãoHTampaDistânciaCalculadoNão
LarguraLeitura e Escrita0,400 mNúmero RealSeçãoLarguraLargura internaDistânciaCalculadoNão
HPisoLeitura e Escrita0,150 mNúmero RealSeçãoAltura PisoEspessura da laje do pisoDistânciaCalculadoNão
ComprimentoLeitura e Escrita0,400 mNúmero RealSeçãoComprimentoComprimento interno no eixo XDistânciaCalculadoNão
HVigaLeitura e Escrita0,220 mNúmero RealSeçãoAltura LajeEspessura da laje (tampa)DistânciaCalculadoNão
ParedeLeitura e Escrita0,200 mNúmero RealSeçãoParedeEspessura das paredesDistânciaCalculadoNão
DwgSomente LeituraTextoSeçãoDwgTextoConstanteNão
FolgaTampaLeitura e Escrita0,030 mNúmero RealSeçãoFolgaTampaDistânciaConstanteNão
AlturaLeitura e Escrita0,500 mNúmero RealSeçãoAlturaDistância vertical entre o topo e o fundoDistânciaCalculadoNão
CatalogoLeitura e EscritaCI-40TextoSeçãoCatalogoTextoListaCustom; CI-40; CI-60; CI-80; CI-100Não

Abaixo a tabela de valores das propriedades para cada código do catálogo




CatalogoMaxPipeSumpElevationAlturaMinFolgaAlturaParedeComprimentoHVigaLarguraHPisoElevationMaxGeratrizSaidaHTampaDwgFolgaTampaAlturaMaxAngleSolidVolumeCodeIgnoreSurfAdjTrenchHeight
CI-400,000 m-0,500 m0,200 m0,100 m0,500 m0,200 m0,400 m0,220 m0,400 m0,150 m-0,320 m0,120 mPP-DE-H02-0010,030 m0,500 m0,000 deg0,416 m³CINão0,650 m
CI-600,000 m-0,500 m0,500 m0,100 m0,500 m0,200 m0,600 m0,220 m0,600 m0,150 m-0,320 m0,120 mPP-DE-H02-0010,030 m0,700 m0,000 deg0,650 m³CINão0,650 m
CI-800,000 m-0,700 m0,700 m0,100 m0,700 m0,200 m0,800 m0,220 m0,800 m0,150 m-0,320 m0,120 mPP-DE-H02-0010,030 m1,000 m0,000 deg1,224 m³CINão0,850 m
CI-1000,000 m-1,000 m1,000 m0,100 m1,000 m0,200 m1,000 m0,220 m1,000 m0,150 m-0,320 m0,120 mPP-DE-H02-0010,030 m1,200 m0,000 deg2,254 m³CINão1,150 m
