Gárgula

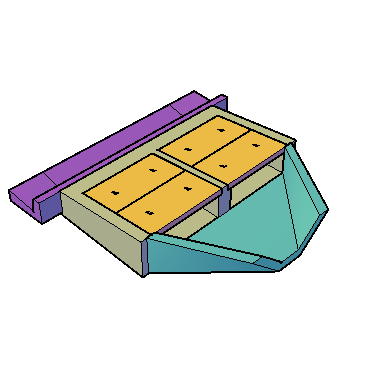

Gárgula simples e dupla do padrão DER-SP



Nome Leitura/Escrita Valor Padrão Tipo Categoria Nome Amigável Descrição Formato Provedor Valores Manter ao Substituir
RunOptionLeitura e EscritaTextoCálculosOpção de CálculoOpção de cálculo, use quando precisar definir propriedades redundatesTextoCalculadoNão
SolidVolumeSomente Leitura0,000 m³Número RealEscavaçãoVolume ExternoVolume externo do dispositivo para cálculo de escavaçãoVolumeConstanteNão
TrenchHeightSomente Leitura0,000 mNúmero RealEscavaçãoAltura da ValaAltura entre o eixo e o topo do berçoDistânciaConstanteNão
ComprimentoLeitura e Escrita1,440 mNúmero RealGeometriaComprimentoComprimento da gárgula, entre o meiofio e a valeta de transiçãoDistânciaConstanteNão
DeclPistaLeitura e Escrita5,000 %Número RealGeometriaDeclividade da PistaDeclividade longitudinal da pista
Afeta a declividade longitudinal do meiofio		TaxaConstanteNão
AngleLeitura e Escrita0,000 degNúmero RealGeometriaÂnguloÂnguloÂnguloConstanteSim
CodeSomente LeituraTextoIdentificaçãoCódigoCódigo do construtor dentro do catálogoTextoConstanteNão
LocationLeitura e Escrita0,000 m; 0,000 m; 0,000 mPontoLocaçãoLocaçãoPonto de InserçãoCoordenadaConstanteSim
LargSarjetaLeitura e Escrita0,500 mNúmero RealMeio FioLargura da SarjetaLargura da sarjeta no sentido transversal à pistaDistânciaConstanteNão
DeclSarjetaLeitura e Escrita10,000 %Número RealMeio FioDeclividade da SarjetaDeclividade da sarjeta no sentido transversal da pistaTaxaConstanteNão
AltGuiaLeitura e Escrita0,300 mNúmero RealMeio FioAltura da GuiaAltura total da guiaDistânciaConstanteNão
LargMFLeitura e Escrita0,150 mNúmero RealMeio FioLargura do MeiofioLargura da parte inferior do meiofio, na altura da sarjetaDistânciaConstanteNão
TopMFLeitura e Escrita0,100 mNúmero RealMeio FioTopo do MeiofioLargura do topo do meiofioDistânciaConstanteNão
AltMFLeitura e Escrita0,200 mNúmero RealMeio FioAltura do MeiofioAltura do meiofio até a sarjetaDistânciaConstanteNão
RebaixoLeitura e Escrita0,080 mNúmero RealMeio FioRebaixo da SarjetaAltura do rebaixo da sarjeta, na posição do engolimentoDistânciaConstanteNão
TransicaoLeitura e Escrita0,500 mNúmero RealMeio FioTransiçãoComprimento da transição do meiofio até o engolimentoDistânciaConstanteNão
HVigaGuiaLeitura e Escrita0,100 mNúmero RealMeio FioViga da GuiaAltura da vida da guia na posição do engolimentoDistânciaConstanteNão
ExistentLeitura e EscritaNãoVerdadeiro/FalsoObjetoExistenteIndica se o dispositivo é existente ou não
Se estiver marcado como existente, não é possível modificar a sua gemetria		FormatterBooleanConstanteNão
DwgSomente LeituraTextoObjetoDwgDwg de origemTextoConstanteNão
CatalogoLeitura e EscritaCustomTextoObjetoCatalogoCódigo do dispositivo no catálogoTextoListaCustom; GS; GDNão
IgnoreSurfAdjSomente LeituraNãoVerdadeiro/FalsoReferênciaIgnorar AjusteIgnorar ajuste de elevação pela superfícieFormatterBooleanConstanteNão
DeclPasseioLeitura e Escrita5,000 %Número RealSeçãoDeclividade do PasseioDeclividade do passeio no sentido meiofio/valeta de transiçãoTaxaConstanteNão
ParedeLeitura e Escrita0,200 mNúmero RealSeçãoParedeEspessura das paredes da gárgulaDistânciaCalculadoNão
LarguraLeitura e Escrita1,000 mNúmero RealSeçãoLarguraLargura interna de uma célula da gárgulaDistânciaCalculadoNão
SobreposicaoLeitura e Escrita0,045 mNúmero RealSeçãoSobreposiçãoComprimento de apoio das tampas nas paredes da gárgulaDistânciaCalculadoNão
PisoLeitura e Escrita0,100 mNúmero RealSeçãoPisoEspessura do piso da gárgulaDistânciaCalculadoNão
AlturaIniLeitura e Escrita0,250 mNúmero RealSeçãoAltura InicialAltura na parte frontal da gárgula, junto ao meiofioDistânciaCalculadoNão
TipoLeitura e EscritaDuplaTextoSeçãoTipoTipo de gárgula, simples, duplaTextoLista CalculadaSimples; DuplaNão
AlturaFimLeitura e Escrita0,394 mNúmero RealSeçãoAltura FinalAltura da face final da gárgulo, junto à valeta de transiçãoDistânciaCalculadoNão
DeclividadeLeitura e Escrita5,000 %Número RealSeçãoDeclividadeDeclividade longitudinal do fundo da gárgulaTaxaCalculadoNão
LargTampaSomente Leitura0,000 mNúmero RealTampaLargura da TampaLargura de cada tampaDistânciaConstanteNão
FolgaLeitura e Escrita0,010 mNúmero RealTampaFolgaFolga entre as tampasDistânciaCalculadoNão
HTampaLeitura e Escrita0,070 mNúmero RealTampaAltura da TampaAltura das tampas da gárgulaDistânciaCalculadoNão
LburacoLeitura e Escrita0,030 mNúmero RealTampaLargura dos BuracosMenor largura dos buracos auxiliares de remoção das tampasDistânciaCalculadoNão
NumTampaLeitura e Escrita2InteiroTampaNúmero de TampasNúmero de tampas no sentido meiofio/valeta de transiçãoNúmero InteiroCalculadoNão
ParedeValetaLeitura e Escrita0,100 mNúmero RealValeta de TransiçãoParede da ValetaEspessura das paredes da valeta de transiçãoDistânciaConstanteNão
AlturaValetaLeitura e Escrita0,300 mNúmero RealValeta de TransiçãoAltura da ValetaAltura da valeta de destinoDistânciaConstanteNão
BaseValetaLeitura e Escrita0,300 mNúmero RealValeta de TransiçãoBase da ValetaLargura da base da valeta de transição, junto a valeta de destinoDistânciaConstanteNão
ComprValetaLeitura e Escrita1,000 mNúmero RealValeta de TransiçãoComprimento da ValetaComprimento da valeta de transiçãoDistânciaConstanteNão
LarguraValetaLeitura e Escrita1,000 mNúmero RealValeta de TransiçãoLargura da ValetaLargura superior da valeta de destinoDistânciaConstanteNão
HVigaIniLeitura e Escrita0,150 mNúmero RealVigaAltura Viga InicialAltura da viga junto ao meiofioDistânciaCalculadoNão
LVigaLeitura e Escrita0,300 mNúmero RealVigaLargura da VigaLargura da viga, no sentido meiofio/valeta de transiçãoDistânciaCalculadoNão
HVigaFimLeitura e Escrita0,200 mNúmero RealVigaAltura Viga FinalAltura da viga junto às tampasDistânciaCalculadoNão

Abaixo a tabela de valores das propriedades para cada código do catálogo




CatalogoTipoAlturaIniDeclPistaDeclividadeAlturaFimComprimentoLarguraParedePisoFolgaSobreposicaoHTampaHVigaIniLVigaHVigaFimLburacoNumTampaComprValetaParedeValetaBaseValetaAlturaValetaLarguraValetaTransicaoTopMFLargMFAltMFLargSarjetaDeclSarjetaAltGuiaRebaixoHVigaGuiaDwgLargTampaDeclPasseioAngleSolidVolumeCodeIgnoreSurfAdjTrenchHeight
GSSimples0,250 m5,000 %5,000 %0,394 m1,440 m1,000 m0,200 m0,100 m0,010 m0,045 m0,070 m0,150 m0,300 m0,200 m0,030 m21,000 m0,100 m0,300 m0,300 m1,000 m0,500 m0,100 m0,150 m0,200 m0,500 m10,000 %0,300 m0,080 m0,100 mPP-DE-H07-0820,588 m5,000 %0,000 deg0,000 m³GSNão0,000 m
GDDupla0,250 m5,000 %5,000 %0,394 m1,440 m1,000 m0,200 m0,100 m0,010 m0,045 m0,070 m0,150 m0,300 m0,200 m0,030 m21,000 m0,100 m0,300 m0,300 m1,000 m0,500 m0,100 m0,150 m0,200 m0,500 m10,000 %0,300 m0,080 m0,100 mPP-DE-H07-0820,588 m5,000 %0,000 deg0,000 m³GDNão0,000 m
