Caixa de Transição Com Degrau

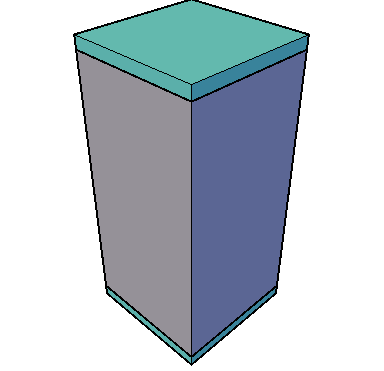

Caixa de transição com degrau, enterrada do padrão DER-SP



Nome Leitura/Escrita Valor Padrão Tipo Categoria Nome Amigável Descrição Formato Provedor Valores Manter ao Substituir
RunOptionLeitura e EscritaTextoCálculosOpção de CálculoOpção de cálculo, use quando precisar definir propriedades redundatesTextoCalculadoNão
SolidVolumeSomente Leitura0,000 m³Número RealEscavaçãoVolume ExternoVolume externo do dispositivo para cálculo de escavaçãoVolumeConstanteNão
TrenchHeightSomente Leitura0,000 mNúmero RealEscavaçãoAltura da ValaAltura entre o eixo e o topo do berçoDistânciaConstanteNão
AngleLeitura e Escrita0,000 degNúmero RealGeometriaÂnguloÂnguloÂnguloConstanteSim
CodeSomente LeituraTextoIdentificaçãoCódigoCódigo do construtor dentro do catálogoTextoConstanteNão
CobMaxLeitura e Escrita5,000 mNúmero RealLimitesCobrimento MáximoCobrimento máximo acima da tampaDistânciaCalculadoNão
AlturaMaxLeitura e Escrita4,700 mNúmero RealLimitesAlturaMaxDistânciaCalculadoNão
LocationLeitura e Escrita0,000 m; 0,000 m; 0,000 mPontoLocaçãoLocaçãoPonto de InserçãoCoordenadaCalculadoSim
CatalogoLeitura e EscritaCTD-08TextoObjetoCatálogoCodificação no catálogo do DER-SP
Exemplo CT-01-05
CT: caixa de transição
01: dimensões e tubo a que se destina
05: altura máxima do cobrimento		TextoListaCustom; CTD-01; CTD-02; CTD-03; CTD-04; CTD-05; CTD-06; CTD-07; CTD-08; CTD-09; CTD-10; CTD-11; CTD-12; CTD-13; CTD-14; CTD-15; CTD-16; CTD-17; CTD-18; CTD-19; CTD-20; CTD-21; CTD-22; CTD-23; CTD-24Não
ExistentLeitura e EscritaNãoVerdadeiro/FalsoObjetoExistenteIndica se o dispositivo é existente ou não
Se estiver marcado como existente, não é possível modificar a sua gemetria		FormatterBooleanConstanteNão
DwgSomente LeituraTextoObjetoDwgArquivo de detalhamentoTextoConstanteNão
IgnoreSurfAdjSomente LeituraNãoVerdadeiro/FalsoReferênciaIgnorar AjusteIgnorar ajuste de elevação pela superfícieFormatterBooleanConstanteNão
LarguraLeitura e Escrita1,800 mNúmero RealSeçãoLarguraLargura interna no eixo YDistânciaCalculadoNão
AlturaLeitura e Escrita4,700 mNúmero RealSeçãoAlturaDistânciaCalculadoNão
ParedeLeitura e Escrita0,200 mNúmero RealSeçãoParedeEspessura das paredesDistânciaCalculadoNão
ElevationMaxSomente Leitura0,000 mNúmero RealSeçãoElevação MáximaElevação máxima que a geratriz do tuo pode terDistânciaConstanteNão
ComprimentoLeitura e Escrita1,800 mNúmero RealSeçãoComprimentoComprimento interno no eixo XDistânciaCalculadoNão
MaxPipeSomente Leitura0,000 mNúmero RealSeçãoMaior TuboMaior tubo conectadoDistânciaConstanteNão
SumpElevationLeitura e Escrita-4,700 mNúmero RealSeçãoCota de FundoElevação do pisoDistânciaCalculadoNão
FolgaLeitura e Escrita0,500 mNúmero RealSeçãoFolgaFolga entre a geratriz superior do tubo e o fundo da laje superiorDistânciaCalculadoNão
AlturaMinLeitura e Escrita1,800 mNúmero RealSeçãoAltura MínimaAltura mínima da caixaDistânciaCalculadoNão
HPisoLeitura e Escrita0,200 mNúmero RealSeçãoPisoEspessura da laje do pisoDistânciaCalculadoNão
HLajeLeitura e Escrita0,200 mNúmero RealSeçãoLajeEspessura da laje da tampaDistânciaCalculadoNão
GeratrizSaidaSomente Leitura0,000 mNúmero RealSeçãoGeratriz SaidaAltura da geratriz superior do tubo de saídaDistânciaConstanteNão

Abaixo a tabela de valores das propriedades para cada código do catálogo




CatalogoDwgComprimentoParedeLarguraAlturaCobMaxHPisoHLajeSumpElevationFolgaElevationMaxMaxPipeAlturaMinGeratrizSaidaAlturaMaxAngleSolidVolumeCodeIgnoreSurfAdjTrenchHeight
CTD-01PP-DE-H07-1161,500 m0,200 m1,500 m4,700 m5,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,500 m4,700 m0,000 deg17,689 m³CTDNão4,900 m
CTD-02PP-DE-H07-1161,500 m0,200 m1,500 m4,700 m5,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,500 m4,700 m0,000 deg17,689 m³CTDNão4,900 m
CTD-03PP-DE-H07-1161,800 m0,200 m1,500 m4,700 m5,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,500 m4,700 m0,000 deg20,482 m³CTDNão4,900 m
CTD-04PP-DE-H07-1161,800 m0,200 m1,500 m4,700 m5,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,500 m4,700 m0,000 deg20,482 m³CTDNão4,900 m
CTD-05PP-DE-H07-1161,500 m0,200 m1,800 m4,700 m5,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,500 m4,700 m0,000 deg20,482 m³CTDNão4,900 m
CTD-06PP-DE-H07-1161,500 m0,200 m1,800 m4,700 m5,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,500 m4,700 m0,000 deg20,482 m³CTDNão4,900 m
CTD-07PP-DE-H07-1161,800 m0,200 m1,800 m4,700 m5,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,800 m4,700 m0,000 deg23,716 m³CTDNão4,900 m
CTD-08PP-DE-H07-1161,800 m0,200 m1,800 m4,700 m5,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,800 m4,700 m0,000 deg23,716 m³CTDNão4,900 m
CTD-09PP-DE-H07-1161,500 m0,200 m2,100 m4,700 m10,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,500 m4,700 m0,000 deg23,275 m³CTDNão4,900 m
CTD-10PP-DE-H07-1161,500 m0,200 m2,100 m4,700 m10,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,500 m4,700 m0,000 deg23,275 m³CTDNão4,900 m
CTD-11PP-DE-H07-1161,800 m0,200 m2,100 m4,700 m10,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,800 m4,700 m0,000 deg26,950 m³CTDNão4,900 m
CTD-12PP-DE-H07-1161,800 m0,200 m2,100 m4,700 m10,000 m0,200 m0,200 m-4,700 m0,500 m-0,700 m0,000 m1,800 m4,700 m0,000 deg26,950 m³CTDNão4,900 m
CTD-13PP-DE-H07-1161,500 m0,250 m2,600 m4,700 m10,000 m0,250 m0,250 m-4,700 m0,500 m-0,750 m0,000 m1,500 m4,750 m0,000 deg30,690 m³CTDNão4,950 m
CTD-14PP-DE-H07-1161,500 m0,250 m2,600 m4,700 m10,000 m0,250 m0,250 m-4,700 m0,500 m-0,750 m0,000 m1,500 m4,750 m0,000 deg30,690 m³CTDNão4,950 m
CTD-15PP-DE-H07-1161,800 m0,250 m2,600 m4,700 m10,000 m0,250 m0,250 m-4,700 m0,500 m-0,750 m0,000 m1,800 m4,750 m0,000 deg35,294 m³CTDNão4,950 m
CTD-16PP-DE-H07-1161,800 m0,250 m2,600 m4,700 m10,000 m0,250 m0,250 m-4,700 m0,500 m-0,750 m0,000 m1,800 m4,750 m0,000 deg35,294 m³CTDNão4,950 m
CTD-17PP-DE-H07-1161,500 m0,250 m1,500 m4,700 m15,000 m0,250 m0,250 m-4,700 m0,500 m-0,750 m0,000 m1,500 m4,750 m0,000 deg19,800 m³CTDNão4,950 m
CTD-18PP-DE-H07-1161,500 m0,250 m1,500 m4,700 m15,000 m0,250 m0,250 m-4,700 m0,500 m-0,750 m0,000 m1,500 m4,750 m0,000 deg19,800 m³CTDNão4,950 m
CTD-19PP-DE-H07-1161,800 m0,250 m1,500 m4,700 m15,000 m0,250 m0,250 m-4,700 m0,500 m-0,750 m0,000 m1,500 m4,750 m0,000 deg22,770 m³CTDNão4,950 m
CTD-20PP-DE-H07-1161,800 m0,250 m1,500 m4,700 m15,000 m0,250 m0,250 m-4,700 m0,500 m-0,750 m0,000 m1,500 m4,750 m0,000 deg22,770 m³CTDNão4,950 m
CTD-21PP-DE-H07-1161,500 m0,300 m1,800 m4,700 m15,000 m0,300 m0,300 m-4,700 m0,500 m-0,800 m0,000 m1,500 m4,800 m0,000 deg25,200 m³CTDNão5,000 m
CTD-22PP-DE-H07-1161,500 m0,300 m1,800 m4,700 m15,000 m0,300 m0,300 m-4,700 m0,500 m-0,800 m0,000 m1,500 m4,800 m0,000 deg25,200 m³CTDNão5,000 m
CTD-23PP-DE-H07-1161,800 m0,300 m1,800 m4,700 m15,000 m0,300 m0,300 m-4,700 m0,500 m-0,800 m0,000 m1,800 m4,800 m0,000 deg28,800 m³CTDNão5,000 m
CTD-24PP-DE-H07-1161,800 m0,300 m1,800 m4,700 m15,000 m0,300 m0,300 m-4,700 m0,500 m-0,800 m0,000 m1,800 m4,800 m0,000 deg28,800 m³CTDNão5,000 m
