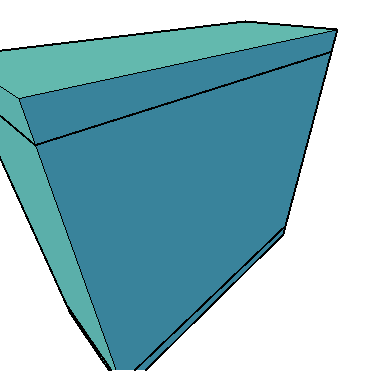

Caixa de Transição Sem Degrau

Caixa de transição enterrada do padrão DER-SP



Nome Leitura/Escrita Valor Padrão Tipo Categoria Nome Amigável Descrição Formato Provedor Valores Manter ao Substituir
RunOptionLeitura e EscritaTextoCálculosOpção de CálculoOpção de cálculo, use quando precisar definir propriedades redundatesTextoCalculadoNão
SolidVolumeSomente Leitura0,000 m³Número RealEscavaçãoVolume ExternoVolume externo do dispositivo para cálculo de escavaçãoVolumeConstanteNão
TrenchHeightSomente Leitura0,000 mNúmero RealEscavaçãoAltura da ValaAltura entre o eixo e o topo do berçoDistânciaConstanteNão
AngleLeitura e Escrita0,000 degNúmero RealGeometriaÂnguloÂnguloÂnguloConstanteSim
CodeSomente LeituraTextoIdentificaçãoCódigoCódigo do construtor dentro do catálogoTextoConstanteNão
CobMaxLeitura e Escrita20,000 mNúmero RealLimitesCobrimento MáximoCobrimento máximo acima da tampaDistânciaCalculadoNão
LocationLeitura e Escrita0,000 m; 0,000 m; 0,000 mPontoLocaçãoLocaçãoPonto de InserçãoCoordenadaCalculadoSim
CatalogoLeitura e EscritaCT-11-20TextoObjetoCatálogoCodificação no catálogo do DER-SP
Exemplo CT-01-05
CT: caixa de transição
01: dimensões e tubo a que se destina
05: altura máxima do cobrimento		TextoListaCustom; CT-01-05; CT-02-05; CT-03-05; CT-04-05; CT-05-05; CT-06-05; CT-07-05; CT-08-05; CT-09-05; CT-10-05; CT-11-05; CT-01-10; CT-02-10; CT-03-10; CT-04-10; CT-05-10; CT-06-10; CT-07-10; CT-08-10; CT-09-10; CT-10-10; CT-11-10; CT-01-15; CT-02-15; CT-03-15; CT-04-15; CT-05-15; CT-06-15; CT-07-15; CT-08-15; CT-09-15; CT-10-15; CT-11-15; CT-01-20; CT-02-20; CT-03-20; CT-04-20; CT-05-20; CT-06-20; CT-07-20; CT-08-20; CT-09-20; CT-10-20; CT-11-20Não
ExistentLeitura e EscritaNãoVerdadeiro/FalsoObjetoExistenteIndica se o dispositivo é existente ou não
Se estiver marcado como existente, não é possível modificar a sua gemetria		FormatterBooleanConstanteNão
DwgSomente LeituraTextoObjetoDwgArquivo de detalhamentoTextoConstanteNão
IgnoreSurfAdjSomente LeituraNãoVerdadeiro/FalsoReferênciaIgnorar AjusteIgnorar ajuste de elevação pela superfícieFormatterBooleanConstanteNão
LarguraLeitura e Escrita7,500 mNúmero RealSeçãoLarguraLargura interna no eixo YDistânciaCalculadoNão
AlturaLeitura e Escrita7,500 mNúmero RealSeçãoAlturaDistânciaCalculadoNão
EncaixarEmSomente LeituraTextoSeçãoEncaixar EmConfiguração dos tubos a qual a caixa se destinaTextoConstanteNão
ElevationMaxSomente Leitura0,000 mNúmero RealSeçãoElevação MáximaElevação máxima que a geratriz do tuo pode terDistânciaConstanteNão
ComprimentoLeitura e Escrita2,250 mNúmero RealSeçãoComprimentoComprimento interno no eixo XDistânciaCalculadoNão
ParedeLeitura e Escrita0,450 mNúmero RealSeçãoParedeEspessura das paredesDistânciaCalculadoNão
FolgaLeitura e Escrita6,000 mNúmero RealSeçãoFolgaFolga entre a geratriz superior do tubo e o fundo da laje superiorDistânciaCalculadoNão
HPisoLeitura e Escrita0,550 mNúmero RealSeçãoPisoEspessura da laje do pisoDistânciaCalculadoNão
HLajeLeitura e Escrita0,550 mNúmero RealSeçãoLajeEspessura da laje da tampaDistânciaCalculadoNão
SumpElevationLeitura e Escrita-7,500 mNúmero RealSeçãoCota de FundoElevação do pisoDistânciaCalculadoNão
GeratrizSaidaSomente Leitura0,000 mNúmero RealSeçãoGeratriz SaidaAltura da geratriz superior do tubo de saídaDistânciaConstanteNão
HTuboLeitura e Escrita1,500 mNúmero RealSeçãoAltura do TuboAltura do tubo para a qual a caixa se destinaDistânciaCalculadoNão
MaxPipeSomente Leitura0,000 mNúmero RealSeçãoMaior TuboMaior tubo conectadoDistânciaConstanteNão
AlturaMinLeitura e Escrita7,500 mNúmero RealSeçãoAltura MínimaAltura mínima da caixaDistânciaCalculadoNão

Abaixo a tabela de valores das propriedades para cada código do catálogo




CatalogoDwgComprimentoParedeLarguraAlturaCobMaxEncaixarEmHPisoHLajeSumpElevationFolgaElevationMaxMaxPipeAlturaMinGeratrizSaidaHTuboAngleSolidVolumeCodeIgnoreSurfAdjTrenchHeight
CT-01-05PP-DE-H07-1061,200 m0,200 m1,200 m7,500 m5,000 mBSTC Ø0800,200 m0,200 m-7,500 m0,400 m-0,600 m0,000 m1,200 m0,800 m0,000 deg19,712 m³CTNão7,700 m
CT-02-05PP-DE-H07-1061,500 m0,200 m1,500 m7,500 m5,000 mBSTC Ø1000,200 m0,200 m-7,500 m0,500 m-0,700 m0,000 m1,500 m1,000 m0,000 deg27,797 m³CTNão7,700 m
CT-03-05PP-DE-H07-1061,800 m0,200 m1,800 m7,500 m5,000 mBSTC Ø1200,200 m0,200 m-7,500 m0,600 m-0,800 m0,000 m1,800 m1,200 m0,000 deg37,268 m³CTNão7,700 m
CT-04-05PP-DE-H07-1062,250 m0,200 m2,250 m7,500 m5,000 mBSTC Ø1500,200 m0,200 m-7,500 m0,750 m-0,950 m0,000 m2,250 m1,500 m0,000 deg54,073 m³CTNão7,700 m
CT-05-05PP-DE-H07-1062,500 m0,200 m2,500 m7,500 m5,000 mBSOC 2250,200 m0,200 m-7,500 m0,587 m-0,787 m0,000 m2,500 m1,913 m0,000 deg64,757 m³CTNão7,700 m
CT-06-05PP-DE-H07-1061,500 m0,200 m3,400 m7,500 m5,000 mBDTC Ø1000,200 m0,200 m-7,500 m2,400 m-2,600 m0,000 m3,400 m1,000 m0,000 deg55,594 m³CTNão7,700 m
CT-07-05PP-DE-H07-1061,800 m0,200 m4,200 m7,500 m5,000 mBDTC Ø1200,200 m0,200 m-7,500 m3,000 m-3,200 m0,000 m4,200 m1,200 m0,000 deg77,924 m³CTNão7,700 m
CT-08-05PP-DE-H07-1062,250 m0,200 m5,000 m7,500 m5,000 mBDTC Ø1500,250 m0,250 m-7,500 m3,500 m-3,750 m0,000 m5,000 m1,500 m0,000 deg110,903 m³CTNão7,750 m
CT-09-05PP-DE-H07-1061,500 m0,200 m5,100 m7,500 m5,000 mBTTC Ø1000,200 m0,200 m-7,500 m4,100 m-4,300 m0,000 m5,100 m1,000 m0,000 deg80,465 m³CTNão7,700 m
CT-10-05PP-DE-H07-1061,800 m0,200 m6,300 m7,500 m5,000 mBTTC Ø1200,200 m0,200 m-7,500 m5,100 m-5,300 m0,000 m6,300 m1,200 m0,000 deg113,498 m³CTNão7,700 m
CT-11-05PP-DE-H07-1062,250 m0,200 m7,500 m7,500 m5,000 mBTTC Ø1500,250 m0,250 m-7,500 m6,000 m-6,250 m0,000 m7,500 m1,500 m0,000 deg162,246 m³CTNão7,750 m
CT-01-10PP-DE-H07-1061,200 m0,200 m1,200 m7,500 m10,000 mBSTC Ø0800,200 m0,200 m-7,500 m0,400 m-0,600 m0,000 m1,200 m0,800 m0,000 deg19,712 m³CTNão7,700 m
CT-02-10PP-DE-H07-1061,500 m0,200 m1,500 m7,500 m10,000 mBSTC Ø1000,200 m0,200 m-7,500 m0,500 m-0,700 m0,000 m1,500 m1,000 m0,000 deg27,797 m³CTNão7,700 m
CT-03-10PP-DE-H07-1061,800 m0,200 m1,800 m7,500 m10,000 mBSTC Ø1200,250 m0,250 m-7,500 m0,600 m-0,850 m0,000 m1,800 m1,200 m0,000 deg37,510 m³CTNão7,750 m
CT-04-10PP-DE-H07-1062,250 m0,250 m2,250 m7,500 m10,000 mBSTC Ø1500,300 m0,300 m-7,500 m0,750 m-1,050 m0,000 m2,250 m1,500 m0,000 deg58,988 m³CTNão7,800 m
CT-05-10PP-DE-H07-1062,500 m0,300 m2,500 m7,500 m10,000 mBSOC 2250,350 m0,350 m-7,500 m0,587 m-0,937 m0,000 m2,500 m1,913 m0,000 deg75,439 m³CTNão7,850 m
CT-06-10PP-DE-H07-1061,500 m0,200 m3,400 m7,500 m10,000 mBDTC Ø1000,250 m0,250 m-7,500 m2,400 m-2,650 m0,000 m3,400 m1,000 m0,000 deg55,955 m³CTNão7,750 m
CT-07-10PP-DE-H07-1061,800 m0,250 m4,200 m7,500 m10,000 mBDTC Ø1200,300 m0,300 m-7,500 m3,000 m-3,300 m0,000 m4,200 m1,200 m0,000 deg84,318 m³CTNão7,800 m
CT-08-10PP-DE-H07-1062,250 m0,300 m5,000 m7,500 m10,000 mBDTC Ø1500,350 m0,350 m-7,500 m3,500 m-3,850 m0,000 m5,000 m1,500 m0,000 deg125,286 m³CTNão7,850 m
CT-09-10PP-DE-H07-1061,500 m0,200 m5,100 m7,500 m10,000 mBTTC Ø1000,250 m0,250 m-7,500 m4,100 m-4,350 m0,000 m5,100 m1,000 m0,000 deg80,988 m³CTNão7,750 m
CT-10-10PP-DE-H07-1061,800 m0,250 m6,300 m7,500 m10,000 mBTTC Ø1200,300 m0,300 m-7,500 m5,100 m-5,400 m0,000 m6,300 m1,200 m0,000 deg121,992 m³CTNão7,800 m
CT-11-10PP-DE-H07-1062,250 m0,300 m7,500 m7,500 m10,000 mBTTC Ø1500,400 m0,400 m-7,500 m6,000 m-6,400 m0,000 m7,500 m1,500 m0,000 deg182,372 m³CTNão7,900 m
CT-01-15PP-DE-H07-1061,200 m0,200 m1,200 m7,500 m15,000 mBSTC Ø0800,250 m0,250 m-7,500 m0,400 m-0,650 m0,000 m1,200 m0,800 m0,000 deg19,840 m³CTNão7,750 m
CT-02-15PP-DE-H07-1061,500 m0,200 m1,500 m7,500 m15,000 mBSTC Ø1000,250 m0,250 m-7,500 m0,500 m-0,750 m0,000 m1,500 m1,000 m0,000 deg27,978 m³CTNão7,750 m
CT-03-15PP-DE-H07-1061,800 m0,250 m1,800 m7,500 m15,000 mBSTC Ø1200,300 m0,300 m-7,500 m0,600 m-0,900 m0,000 m1,800 m1,200 m0,000 deg41,262 m³CTNão7,800 m
CT-04-15PP-DE-H07-1062,250 m0,300 m2,250 m7,500 m15,000 mBSTC Ø1500,350 m0,350 m-7,500 m0,750 m-1,100 m0,000 m2,250 m1,500 m0,000 deg63,762 m³CTNão7,850 m
CT-05-15PP-DE-H07-1062,500 m0,350 m2,500 m7,500 m15,000 mBSOC 2250,400 m0,400 m-7,500 m0,587 m-0,987 m0,000 m2,500 m1,913 m0,000 deg80,896 m³CTNão7,900 m
CT-06-15PP-DE-H07-1061,500 m0,250 m3,400 m7,500 m15,000 mBDTC Ø1000,300 m0,300 m-7,500 m2,400 m-2,700 m0,000 m3,400 m1,000 m0,000 deg60,840 m³CTNão7,800 m
CT-07-15PP-DE-H07-1061,800 m0,300 m4,200 m7,500 m15,000 mBDTC Ø1200,350 m0,350 m-7,500 m3,000 m-3,350 m0,000 m4,200 m1,200 m0,000 deg90,432 m³CTNão7,850 m
CT-08-15PP-DE-H07-1062,250 m0,350 m5,000 m7,500 m15,000 mBDTC Ø1500,450 m0,450 m-7,500 m3,500 m-3,950 m0,000 m5,000 m1,500 m0,000 deg133,679 m³CTNão7,950 m
CT-09-15PP-DE-H07-1061,500 m0,300 m5,100 m7,500 m15,000 mBTTC Ø1000,350 m0,350 m-7,500 m4,100 m-4,450 m0,000 m5,100 m1,000 m0,000 deg93,965 m³CTNão7,850 m
CT-10-15PP-DE-H07-1061,800 m0,350 m6,300 m7,500 m15,000 mBTTC Ø1200,400 m0,400 m-7,500 m5,100 m-5,500 m0,000 m6,300 m1,200 m0,000 deg138,250 m³CTNão7,900 m
CT-11-15PP-DE-H07-1062,250 m0,400 m7,500 m7,500 m15,000 mBTTC Ø1500,500 m0,500 m-7,500 m6,000 m-6,500 m0,000 m7,500 m1,500 m0,000 deg202,520 m³CTNão8,000 m
CT-01-20PP-DE-H07-1061,200 m0,250 m1,200 m7,500 m20,000 mBSTC Ø0800,300 m0,300 m-7,500 m0,400 m-0,700 m0,000 m1,200 m0,800 m0,000 deg22,542 m³CTNão7,800 m
CT-02-20PP-DE-H07-1061,500 m0,300 m1,500 m7,500 m20,000 mBSTC Ø1000,350 m0,350 m-7,500 m0,500 m-0,850 m0,000 m1,500 m1,000 m0,000 deg34,619 m³CTNão7,850 m
CT-03-20PP-DE-H07-1061,800 m0,300 m1,800 m7,500 m20,000 mBSTC Ø1200,350 m0,350 m-7,500 m0,600 m-0,950 m0,000 m1,800 m1,200 m0,000 deg45,216 m³CTNão7,850 m
CT-04-20PP-DE-H07-1062,250 m0,400 m2,250 m7,500 m20,000 mBSTC Ø1500,450 m0,450 m-7,500 m0,750 m-1,200 m0,000 m2,250 m1,500 m0,000 deg73,955 m³CTNão7,950 m
CT-05-20PP-DE-H07-1062,500 m0,450 m2,500 m7,500 m20,000 mBSOC 2250,500 m0,500 m-7,500 m0,587 m-1,087 m0,000 m2,500 m1,913 m0,000 deg92,480 m³CTNão8,000 m
CT-06-20PP-DE-H07-1061,500 m0,300 m3,400 m7,500 m20,000 mBDTC Ø1000,350 m0,350 m-7,500 m2,400 m-2,750 m0,000 m3,400 m1,000 m0,000 deg65,940 m³CTNão7,850 m
CT-07-20PP-DE-H07-1061,800 m0,350 m4,200 m7,500 m20,000 mBDTC Ø1200,400 m0,400 m-7,500 m3,000 m-3,400 m0,000 m4,200 m1,200 m0,000 deg96,775 m³CTNão7,900 m
CT-08-20PP-DE-H07-1062,250 m0,450 m5,000 m7,500 m20,000 mBDTC Ø1500,550 m0,550 m-7,500 m3,500 m-4,050 m0,000 m5,000 m1,500 m0,000 deg149,609 m³CTNão8,050 m
CT-09-20PP-DE-H07-1061,500 m0,350 m5,100 m7,500 m20,000 mBTTC Ø1000,400 m0,400 m-7,500 m4,100 m-4,500 m0,000 m5,100 m1,000 m0,000 deg100,804 m³CTNão7,900 m
CT-10-20PP-DE-H07-1061,800 m0,400 m6,300 m7,500 m20,000 mBTTC Ø1200,500 m0,500 m-7,500 m5,100 m-5,600 m0,000 m6,300 m1,200 m0,000 deg147,680 m³CTNão8,000 m
CT-11-20PP-DE-H07-1062,250 m0,450 m7,500 m7,500 m20,000 mBTTC Ø1500,550 m0,550 m-7,500 m6,000 m-6,550 m0,000 m7,500 m1,500 m0,000 deg213,003 m³CTNão8,050 m
