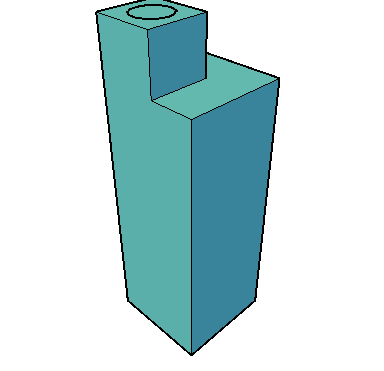

Poço de Visita Tipo B

PV com excentricidade e chaminé

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
MaxPipe	Somente Leitura	0,000 m	Número Real	Cálculos	Maior Tubo	Maior tubo conectado	Distância	Constante		Não
GeratrizSaida	Somente Leitura	0,000 m	Número Real	Cálculos	Geratriz Saída	Elevação da geratriz superior interna do tubo de saída	Distância	Constante		Não
ElevationMax	Somente Leitura	0,000 m	Número Real	Cálculos	Elevação Máxima	Elevação até onde a geratriz superior do tubo pode chegar	Distância	Constante		Não
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
SumpElevation	Leitura e Escrita	-5,750 m	Número Real	Geometria	Cota de Fundo	Elevação no topo do piso	Distância	Calculado		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
CorpoMin	Leitura e Escrita	4,500 m	Número Real	Limites	Corpo Mínimo	Altura mínima do corpo (balão)	Distância	Calculado		Não
AlturaMax	Leitura e Escrita	15,000 m	Número Real	Limites	AlturaMax		Distância	Calculado		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Material	Leitura e Escrita	Concreto Armado	Texto	Material	Material		Texto	Calculado		Não
Catalogo	Leitura e Escrita	PVB1F	Texto	Objeto	Catalogo	Custom	Texto	Lista	Custom; PVB1F; PVB2F; PVB2P; PVB2P	Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Parede	Leitura e Escrita	0,200 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Lista Calculada	0,100 m; 0,150 m; 0,200 m; 0,250 m	Não
LChamine	Leitura e Escrita	0,700 m	Número Real	Seção	Largura Chaminé	Diâmetro da Chaminé	Distância	Lista Calculada	0,600 m; 0,700 m; 0,800 m	Não
HLaje	Leitura e Escrita	0,250 m	Número Real	Seção	Altura Laje	Altura da laje intermediária	Distância	Lista Calculada	0,100 m; 0,150 m; 0,200 m; 0,250 m	Não
HCorpo	Leitura e Escrita	4,750 m	Número Real	Seção	Altura Corpo	Altura do corpo, onde os tubos conectam	Distância	Calculado		Não
Folga	Leitura e Escrita	0,300 m	Número Real	Seção	Folga		Distância	Calculado		Não
HChamine	Leitura e Escrita	1,000 m	Número Real	Seção	Altura Chaminé	Altura da chaminé	Distância	Calculado		Não
Altura	Leitura e Escrita	5,750 m	Número Real	Seção	Altura	Distância vertical entre o topo e o fundo	Distância	Calculado		Não
Comprimento	Leitura e Escrita	1,500 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Lista Calculada	1,000 m; 1,200 m; 1,500 m; 1,800 m; 2,000 m; 2,500 m	Não
TipoTampa	Leitura e Escrita	Ferro Fundido	Texto	Seção	Tipo da Tampa		Texto	Lista Calculada	Ferro Fundido; Pré Moldada	Não
Largura	Leitura e Escrita	1,500 m	Número Real	Seção	Largura	Largura interna	Distância	Lista Calculada	1,000 m; 1,200 m; 1,500 m; 1,800 m; 2,000 m; 2,500 m	Não
HPiso	Leitura e Escrita	0,250 m	Número Real	Seção	Altura Piso	Espessura da laje do piso	Distância	Lista Calculada	0,100 m; 0,150 m; 0,200 m; 0,250 m	Não
HTampa	Leitura e Escrita	0,200 m	Número Real	Seção	Altura Tampa	Altura do nicho da tampa	Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	HLaje	Parede	LChamine	HTampa	HPiso	Comprimento	Largura	HChamine	Altura	HCorpo	SumpElevation	Folga	CorpoMin	ElevationMax	TipoTampa	Dwg	Material	AlturaMax	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
PVB1F	0,250 m	0,200 m	0,700 m	0,200 m	0,250 m	1,500 m	1,500 m	1,000 m	5,750 m	4,750 m	-5,750 m	0,300 m	4,500 m	-1,550 m	Ferro Fundido	PP-DE-H07-089	Concreto Armado	15,000 m	19,260 m³	PVB1F	Não	6,000 m
PVB2F	0,250 m	0,250 m	0,700 m	0,200 m	0,250 m	2,000 m	2,000 m	1,000 m	5,750 m	4,750 m	-5,750 m	0,300 m	4,500 m	-1,550 m	Ferro Fundido	PP-DE-H07-089	Concreto Armado	15,000 m	32,690 m³	PVB2F	Não	6,000 m
PVB2P	0,250 m	0,250 m	0,700 m	0,100 m	0,250 m	2,000 m	2,000 m	1,000 m	5,750 m	4,750 m	-5,750 m	0,300 m	4,500 m	-1,550 m	Pré Moldada	PP-DE-H07-089	Concreto Armado	15,000 m	32,690 m³	PVB2P	Não	6,000 m
PVB2P	0,250 m	0,250 m	0,700 m	0,100 m	0,250 m	2,000 m	2,000 m	1,000 m	5,750 m	4,750 m	-5,750 m	0,300 m	4,500 m	-1,550 m	Pré Moldada	PP-DE-H07-089	Concreto Armado	15,000 m	32,690 m³	PVB2P	Não	6,000 m
