Boca de Lobo

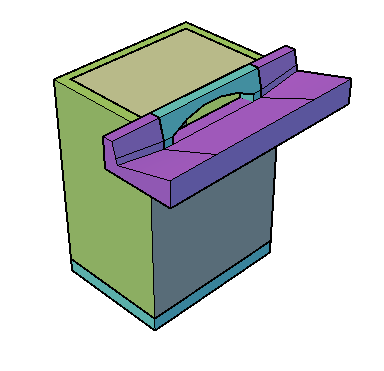

Boca de lobo (guia chapéu)

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
ElevationMax	Somente Leitura	0,000 m	Número Real	Cálculos	Elevação Máxima	Elevação até onde a geratriz superior do tubo pode chegar	Distância	Constante		Não
GeratrizSaida	Somente Leitura	0,000 m	Número Real	Cálculos	Geratriz Saída	Elevação da geratriz superior interna do tubo de saída	Distância	Constante		Não
MaxPipe	Somente Leitura	0,000 m	Número Real	Cálculos	Maior Tubo	Maior tubo conectado	Distância	Constante		Não
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
SumpElevation	Leitura e Escrita	-2,000 m	Número Real	Geometria	Cota de Fundo	Elevação no topo do piso	Distância	Calculado		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
DeclivRua	Leitura e Escrita	0,000 %	Número Real	Geometria	Decliv Rua	Declividade longitudinal da rua	Taxa	Constante		Não
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
AlturaMax	Leitura e Escrita	2,500 m	Número Real	Limites	Altura Máxima	Altura Máxima	Distância	Calculado		Não
Folga	Leitura e Escrita	0,200 m	Número Real	Limites	Folga	Folga entre o topo do tubo mais alto e o fundo da tampa	Distância	Calculado		Não
AlturaMin	Leitura e Escrita	1,000 m	Número Real	Limites	Altura Mínima	Altura Mínima	Distância	Calculado		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
AltSarjeta	Leitura e Escrita	0,150 m	Número Real	Meio Fio	Altura Sarjeta	Altura da Sarjeta	Distância	Calculado		Não
LargSarjeta	Leitura e Escrita	0,600 m	Número Real	Meio Fio	Sarjeta	Largura da sarjeta	Distância	Calculado		Não
TopMF	Leitura e Escrita	0,100 m	Número Real	Meio Fio	Topo Meiofio	Largura do topo do meio fio	Distância	Calculado		Não
DeclSarjeta	Leitura e Escrita	25,000 %	Número Real	Meio Fio	Decl Sarjeta	Decliviade da sarjeta	Taxa	Calculado		Não
AltMF	Leitura e Escrita	0,200 m	Número Real	Meio Fio	Altura Meiofio	Altura interna do meiofio	Distância	Calculado		Não
LargMF	Leitura e Escrita	0,150 m	Número Real	Meio Fio	Largura Meiofio	Largura da base do meio fio	Distância	Calculado		Não
Transicao	Leitura e Escrita	0,500 m	Número Real	Meio Fio	Transição	Comprimento de transição da guia além do corpo da caixa	Distância	Constante		Não
Catalogo	Leitura e Escrita	BLCS	Texto	Objeto	Catálogo		Texto	Lista	Custom; BLCS; BLCD; BLCT	Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Largura	Leitura e Escrita	1,000 m	Número Real	Seção	Largura	Largura de uma célula Medido no eixo Y	Distância	Calculado		Não
Comprimento	Leitura e Escrita	0,800 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Calculado		Não
Tipo	Leitura e Escrita	Simples	Texto	Seção	Tipo	Tipo da boca de logo: Simples, Dupla, Tripla ou Quádrupla	Texto	Lista Calculada	Simples; Dupla; Tripla; Quadrupla	Não
AltTampa	Leitura e Escrita	0,070 m	Número Real	Seção	Alt Tampa	Altura da tampa	Distância	Calculado		Não
AltLaje	Leitura e Escrita	0,150 m	Número Real	Seção	Altura da Laje	Espessura da laje de fundo	Distância	Calculado		Não
Altura	Leitura e Escrita	2,000 m	Número Real	Seção	Altura	Altura entre o topo da tampa e o topo da laje de fundo	Distância	Calculado		Sim
Parede	Leitura e Escrita	0,200 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
Rebaixo	Leitura e Escrita	0,080 m	Número Real	Seção	Rebaixo		Distância	Calculado		Não
AltGuia	Leitura e Escrita	0,300 m	Número Real	Seção	Altura da Guia	ALtura da guia Chápeu	Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Largura	Comprimento	Tipo	Parede	AltGuia	AltMF	AltTampa	LargMF	TopMF	LargSarjeta	AltSarjeta	DeclSarjeta	Transicao	Altura	AltLaje	SumpElevation	AlturaMin	AlturaMax	ElevationMax	Folga	Rebaixo	Dwg	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
BLCS	1,000 m	0,800 m	Simples	0,200 m	0,300 m	0,200 m	0,070 m	0,150 m	0,100 m	0,600 m	0,150 m	25,000 %	0,500 m	2,000 m	0,150 m	-2,000 m	1,000 m	2,500 m	-0,270 m	0,200 m	0,080 m	PP-DE-H07-076	4,128 m³	BLCS	Não	2,150 m
BLCD	1,000 m	0,800 m	Dupla	0,200 m	0,300 m	0,200 m	0,070 m	0,150 m	0,100 m	0,600 m	0,150 m	25,000 %	0,500 m	2,000 m	0,150 m	-2,000 m	1,000 m	2,500 m	-0,270 m	0,200 m	0,080 m	PP-DE-H07-077	7,224 m³	BLCD	Não	2,150 m
BLCT	1,000 m	0,800 m	Tripla	0,200 m	0,300 m	0,200 m	0,070 m	0,150 m	0,100 m	0,600 m	0,150 m	25,000 %	0,500 m	2,000 m	0,150 m	-2,000 m	1,000 m	2,500 m	-0,270 m	0,200 m	0,080 m	PP-DE-H07-078	10,320 m³	BLCT	Não	2,150 m
