Boca de Leão

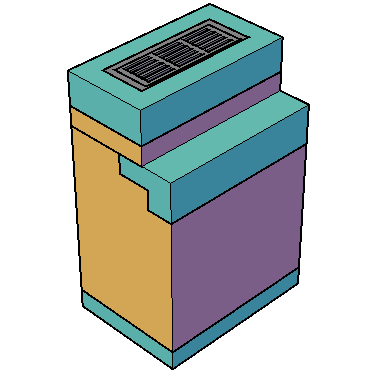

Boca de leão com grelha de ferro fundido

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
ElevationMax	Somente Leitura	0,000 m	Número Real	Cálculos	Elevação Máxima	Elevação até onde a geratriz superior do tubo pode chegar	Distância	Constante		Não
GeratrizSaida	Somente Leitura	0,000 m	Número Real	Cálculos	Geratriz Saída	Elevação da geratriz superior interna do tubo de saída	Distância	Constante		Não
MaxPipe	Somente Leitura	0,000 m	Número Real	Cálculos	Maior Tubo	Maior tubo conectado	Distância	Constante		Não
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
DeclivLong	Leitura e Escrita	0,000 %	Número Real	Geometria	Decliv Long	Declividade longitudinal da pista	Taxa	Constante		Não
SumpElevation	Leitura e Escrita	-1,750 m	Número Real	Geometria	Cota de Fundo	Elevação no topo do piso	Distância	Calculado		Não
Altura	Leitura e Escrita	1,750 m	Número Real	Geometria	Altura	Altura total do dispositivo	Distância	Calculado		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
CorpoMin	Leitura e Escrita	0,600 m	Número Real	Limites	Corpo Mínimo	Altura mínima do corpo (balão)	Distância	Calculado		Não
AlturaMax	Leitura e Escrita	2,500 m	Número Real	Limites	Altura Máxima	Altura total máxima da caixa	Distância	Calculado		Não
Folga	Leitura e Escrita	0,200 m	Número Real	Limites	Folga	Folga entre o tubo e a laje superior	Distância	Calculado		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
Catalogo	Leitura e Escrita	BES	Texto	Objeto	Catálogo	Medidas padronizadas do catálogo	Texto	Lista	Custom; BES; BED; BET	Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
HCorpo	Leitura e Escrita	1,350 m	Número Real	Seção	Altura do Corpo	Altura do corpo (balão)	Distância	Calculado		Não
HLaje	Leitura e Escrita	0,150 m	Número Real	Seção	Altura do Piso	Espessura da laje do piso	Distância	Calculado		Não
HChamine	Leitura e Escrita	0,400 m	Número Real	Seção	Altura da Chaminé	Alttura da chaminé	Distância	Calculado		Não
FolgaNicho	Leitura e Escrita	0,050 m	Número Real	Seção	Folga Nicho	Largura do entalhe para colocar a grelha de ferro	Distância	Calculado		Não
Comprimento	Leitura e Escrita	0,500 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Calculado		Não
ComprChamine	Leitura e Escrita	0,250 m	Número Real	Seção	Comprimento da Chaminé	Comprimento interno da chaminé	Distância	Calculado		Não
HTampa	Leitura e Escrita	0,250 m	Número Real	Seção	Altura da Viga	Altura da viga intermediária	Distância	Calculado		Não
Tipo	Leitura e Escrita	Simples	Texto	Seção	Tipo	Tipo de boca de leão	Texto	Lista Calculada	Simples; Dupla; Tripla	Não
LargBase	Leitura e Escrita	0,850 m	Número Real	Seção	LargBase		Distância	Calculado		Não
Largura	Somente Leitura	0,000 m	Número Real	Seção	Largura	Largura interna no eixo Y	Distância	Constante		Não
Parede	Leitura e Escrita	0,200 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Altura	HCorpo	HChamine	Parede	Largura	Comprimento	HLaje	ComprChamine	HTampa	FolgaNicho	SumpElevation	ElevationMax	Folga	CorpoMin	AlturaMax	Tipo	LargBase	Dwg	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
BES	1,750 m	1,350 m	0,400 m	0,200 m	0,850 m	0,500 m	0,150 m	0,250 m	0,250 m	0,050 m	-1,750 m	-0,750 m	0,200 m	0,600 m	2,500 m	Simples	0,850 m	PP-DE-H07-083	2,216 m³	BES	Não	1,900 m
BED	1,750 m	1,350 m	0,400 m	0,200 m	2,000 m	0,500 m	0,150 m	0,250 m	0,250 m	0,050 m	-1,750 m	-0,750 m	0,200 m	0,600 m	2,500 m	Dupla	0,850 m	PP-DE-H07-084	4,254 m³	BED	Não	1,900 m
BET	1,750 m	1,350 m	0,400 m	0,200 m	3,150 m	0,500 m	0,150 m	0,250 m	0,250 m	0,050 m	-1,750 m	-0,750 m	0,200 m	0,600 m	2,500 m	Tripla	0,850 m	PP-DE-H07-085	6,292 m³	BET	Não	1,900 m
