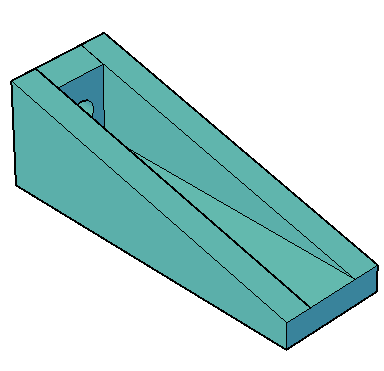

Boca de Dreno Raso

Boca de dreno raso desaguando e valeta

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Calculado		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Calculado		Sim
Catalogo	Leitura e Escrita	Custom	Texto	Objeto	Catalogo		Texto	Lista	Custom; BSD2	Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Comprimento	Leitura e Escrita	1,100 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Calculado		Não
Parede	Leitura e Escrita	0,100 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
Altura	Leitura e Escrita	0,300 m	Número Real	Seção	Altura		Distância	Calculado		Não
Largura	Leitura e Escrita	0,200 m	Número Real	Seção	Largura		Distância	Calculado		Não
EixoTubo	Leitura e Escrita	0,150 m	Número Real	Seção	EixoTubo		Distância	Calculado		Não
Diametro	Leitura e Escrita	0,100 m	Número Real	Seção	Diametro		Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Comprimento	Altura	Parede	Largura	Diametro	Dwg	EixoTubo	Angle	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
BSD2	1,100 m	0,300 m	0,100 m	0,200 m	0,100 m	PP-DE-H07-125	0,150 m	0,000 deg	0,120 m³	BSD2	Não	0,400 m
