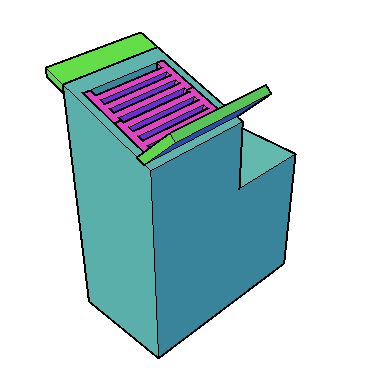

Caixa Coletora de Bordo de Corte, Estreita, Simples, Concreto

Caixa coletora de Bordo de Corte, Estreita, Simples, Concreto, padrão DER-SP,
adaptável em valetas triangulares, tipo DR-1B



Nome Leitura/Escrita Valor Padrão Tipo Categoria Nome Amigável Descrição Formato Provedor Valores Manter ao Substituir
ElevationMaxSomente Leitura0,000 mNúmero RealCálculosElevação MáximaElevação até onde a geratriz superior do tubo pode chegarDistânciaConstanteNão
GeratrizSaidaSomente Leitura0,000 mNúmero RealCálculosGeratriz SaídaElevação da geratriz superior interna do tubo de saídaDistânciaConstanteNão
MaxPipeSomente Leitura0,000 mNúmero RealCálculosMaior TuboMaior tubo conectadoDistânciaConstanteNão
RunOptionLeitura e EscritaTextoCálculosOpção de CálculoOpção de cálculo, use quando precisar definir propriedades redundatesTextoCalculadoNão
VertedouroLeitura e Escrita0,240 mNúmero RealEscadaVertedouroDistância do conector da escadaDistânciaCalculadoNão
SolidVolumeSomente Leitura0,000 m³Número RealEscavaçãoVolume ExternoVolume externo do dispositivo para cálculo de escavaçãoVolumeConstanteNão
TrenchHeightSomente Leitura0,000 mNúmero RealEscavaçãoAltura da ValaAltura entre o eixo e o topo do berçoDistânciaConstanteNão
AlturaLeitura e Escrita2,700 mNúmero RealGeometriaAlturaAltura entre a cota de topo e a cota de fundoDistânciaCalculadoNão
AngleLeitura e Escrita0,000 degNúmero RealGeometriaÂnguloÂnguloÂnguloConstanteSim
SumpElevationLeitura e Escrita-2,700 mNúmero RealGeometriaCota de FundoElevação no topo do pisoDistânciaCalculadoNão
FolgaGrelhaLeitura e Escrita0,010 mNúmero RealGrelhaFolga da GrelhaFolga entre a grelha e o nichoDistânciaConstanteNão
AltGrelhaLeitura e Escrita0,100 mNúmero RealGrelhaAltura da GrelhaAltura da grelhaDistânciaConstanteNão
CodeSomente LeituraTextoIdentificaçãoCódigoCódigo do construtor dentro do catálogoTextoConstanteNão
AlturaMaxLeitura e Escrita5,000 mNúmero RealLimitesAltura MáximaAltura total máxima entre a cota do topo e a cota do fundoDistânciaCalculadoNão
ChamineMinLeitura e Escrita0,200 mNúmero RealLimitesChaminé MínimaAltura mínima construtiva da chaminéDistânciaCalculadoNão
CorpoMinLeitura e Escrita1,500 mNúmero RealLimitesCorpo MínimoAltura mínima do corpo (balão)DistânciaCalculadoNão
FolgaLeitura e Escrita0,200 mNúmero RealLimitesFolga SuperiorFolga entre a geratriz superior do tubo mais alto e a laje intermediáriaDistânciaCalculadoNão
LocationLeitura e Escrita0,000 m; 0,000 m; 0,000 mPontoLocaçãoLocaçãoPonto de InserçãoCoordenadaConstanteSim
MaterialLeitura e EscritaConcretoTextoMaterialMaterialMaterial do qual é feito o dispositivoTextoConstanteNão
DwgSomente LeituraTextoObjetoDwgDesenho de detalhesTextoConstanteNão
ExistentLeitura e EscritaNãoVerdadeiro/FalsoObjetoExistenteIndica se o dispositivo é existente ou não
Se estiver marcado como existente, não é possível modificar a sua gemetria		FormatterBooleanConstanteNão
CatalogoLeitura e EscritaCX7-150TextoObjetoCatálogoCodificação no catálogo do DER-SP
Exemplo: CX1-80
CX1 = caixa tipo 1
80 = diâmetro máximo conectável		TextoListaCustom; CX7-80; CX7-100; CX7-120; CX7-150Não
IgnoreSurfAdjSomente LeituraNãoVerdadeiro/FalsoReferênciaIgnorar AjusteIgnorar ajuste de elevação pela superfícieFormatterBooleanConstanteNão
LarguraLeitura e Escrita2,100 mNúmero RealSeçãoLarguraLargura interna do corpo da caixa no eixo YDistânciaCalculadoNão
ComprimentoLeitura e Escrita1,000 mNúmero RealSeçãoComprimentoComprimento interno no eixo XDistânciaCalculadoNão
ParedeLeitura e Escrita0,200 mNúmero RealSeçãoParedeEspessura das paredesDistânciaCalculadoNão
HChamineLeitura e Escrita1,000 mNúmero RealSeçãoAltura da ChaminéAltura da chaminé acima da lajse superiorDistânciaCalculadoNão
HCorpoSomente Leitura0,000 mNúmero RealSeçãoAltura do CorpoAltura do corpo (balão)DistânciaConstanteNão
HVigaLeitura e Escrita0,200 mNúmero RealSeçãoHVigaAltura da viga abaixo da grelhaDistânciaConstanteNão
ParedeValetaLeitura e Escrita0,100 mNúmero RealSeçãoParede ValetaEspessura a considerar para as paredes da valetaDistânciaConstanteNão
LarguraChamineLeitura e Escrita1,000 mNúmero RealSeçãoLargura ChaminéLargura interna da chaminéDistânciaCalculadoNão
HLajeLeitura e Escrita0,200 mNúmero RealSeçãoAltura da LajeAltura da laje intermediáriaDistânciaCalculadoNão
HPisoLeitura e Escrita0,200 mNúmero RealSeçãoAltura do PisoEspessura da laje do pisoDistânciaCalculadoNão
LarguraBLeitura e Escrita0,500 mNúmero RealValetaLargura MenorLargura menor da valeta (lado do talude)DistânciaConstanteNão
HValetaLeitura e Escrita0,500 mNúmero RealValetaALtura ValetaAltura da valeta acima da grelhaDistânciaConstanteNão
LarguraALeitura e Escrita1,500 mNúmero RealValetaLargura MaiorLargura maior da valeta (lado da pista)DistânciaConstanteNão

Abaixo a tabela de valores das propriedades para cada código do catálogo




CatalogoAlturaComprimentoLarguraParedeHLajeHPisoHCorpoHChamineSumpElevationFolgaGrelhaAltGrelhaCorpoMinMaxPipeFolgaElevationMaxGeratrizSaidaDwgAlturaMaxChamineMinHValetaLarguraALarguraBParedeValetaHVigaLarguraChamineMaterialVertedouroAngleSolidVolumeCodeIgnoreSurfAdjTrenchHeight
CX7-802,700 m1,000 m1,200 m0,200 m0,200 m0,200 m1,500 m1,000 m-2,700 m0,010 m0,100 m0,800 m0,000 m0,200 m-1,400 mPP-DE-H07-1305,000 m0,200 m0,500 m1,500 m0,500 m0,100 m0,200 m1,000 mConcreto0,200 m0,000 deg6,543 m³CX07Não2,900 m
CX7-1002,700 m1,000 m1,500 m0,200 m0,200 m0,200 m1,500 m1,000 m-2,700 m0,010 m0,100 m1,000 m0,000 m0,200 m-1,400 mPP-DE-H07-1305,000 m0,200 m0,500 m1,500 m0,500 m0,100 m0,200 m1,000 mConcreto0,240 m0,000 deg7,341 m³CX07Não2,900 m
CX7-1202,700 m1,000 m1,800 m0,200 m0,200 m0,200 m1,500 m1,000 m-2,700 m0,010 m0,100 m1,200 m0,000 m0,200 m-1,400 mPP-DE-H07-1305,000 m0,200 m0,500 m1,500 m0,500 m0,100 m0,200 m1,000 mConcreto0,240 m0,000 deg8,139 m³CX07Não2,900 m
CX7-1502,700 m1,000 m2,100 m0,200 m0,200 m0,200 m1,500 m1,000 m-2,700 m0,010 m0,100 m1,500 m0,000 m0,200 m-1,400 mPP-DE-H07-1305,000 m0,200 m0,500 m1,500 m0,500 m0,100 m0,200 m1,000 mConcreto0,240 m0,000 deg8,937 m³CX07Não2,900 m
