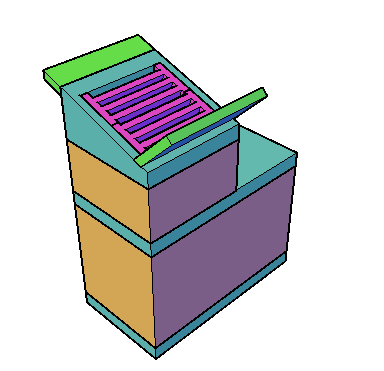

Caixa Coletora de Bordo de Corte, Estreita, Simples, Alvenaria

Caixa Coletora de Bordo de Corte, Estreita, Simples, Alvenaria modelo CX1 padrão DER-SP,
adaptável em valetas triangulares, tipo DR-1B

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
ElevationMax	Somente Leitura	0,000 m	Número Real	Cálculos	Elevação Máxima	Elevação até onde a geratriz superior do tubo pode chegar	Distância	Constante		Não
GeratrizSaida	Somente Leitura	0,000 m	Número Real	Cálculos	Geratriz Saída	Elevação da geratriz superior interna do tubo de saída	Distância	Constante		Não
MaxPipe	Somente Leitura	0,000 m	Número Real	Cálculos	Maior Tubo	Maior tubo conectado	Distância	Constante		Não
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Altura	Leitura e Escrita	2,700 m	Número Real	Geometria	Altura	Altura entre a cota de topo e a cota de fundo	Distância	Calculado		Não
SumpElevation	Leitura e Escrita	-2,700 m	Número Real	Geometria	Cota de Fundo	Elevação no topo do piso	Distância	Calculado		Não
AltGrelha	Leitura e Escrita	0,100 m	Número Real	Grelha	Altura da Grelha	Altura da grelha	Distância	Constante		Não
FolgaGrelha	Leitura e Escrita	0,010 m	Número Real	Grelha	Folga da Grelha	Folga entre a grelha e o nicho	Distância	Constante		Não
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
AlturaMax	Leitura e Escrita	3,000 m	Número Real	Limites	Altura Máxima	Altura total máxima entre a cota do topo e a cota do fundo	Distância	Calculado		Não
ChamineMin	Leitura e Escrita	0,200 m	Número Real	Limites	Chaminé Mínima	Altura mínima construtiva da chaminé	Distância	Calculado		Não
CorpoMin	Leitura e Escrita	1,500 m	Número Real	Limites	Corpo Mínimo	Altura mínima do corpo (balão)	Distância	Calculado		Não
Folga	Leitura e Escrita	0,200 m	Número Real	Limites	Folga Superior	Folga entre a geratriz superior do tubo mais alto e a laje intermediária	Distância	Calculado		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Catalogo	Leitura e Escrita	CX1-150	Texto	Objeto	Catálogo	Codificação no catálogo do DER-SP Exemplo: CX1-80 CX1 = caixa tipo 1 80 = diâmetro máximo conectável	Texto	Lista	Custom; CX1-80; CX1-100; CX1-120; CX1-150	Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Largura	Leitura e Escrita	2,200 m	Número Real	Seção	Largura	Largura interna do corpo da caixa no eixo Y	Distância	Calculado		Não
HPiso	Leitura e Escrita	0,200 m	Número Real	Seção	Altura do Piso	Espessura da laje do piso	Distância	Calculado		Não
HCorpo	Somente Leitura	0,000 m	Número Real	Seção	Altura do Corpo	Altura do corpo (balão)	Distância	Constante		Não
Comprimento	Leitura e Escrita	1,000 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Calculado		Não
HChamine	Leitura e Escrita	1,000 m	Número Real	Seção	Altura da Chaminé	Altura da chaminé acima da lajse superior	Distância	Calculado		Não
Parede	Leitura e Escrita	0,200 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
ParedeValeta	Leitura e Escrita	0,100 m	Número Real	Seção	Parede Valeta	Espessura a considerar para as paredes da valeta	Distância	Constante		Não
HLaje	Leitura e Escrita	0,200 m	Número Real	Seção	Altura da Laje	Altura da laje intermediária	Distância	Calculado		Não
LarguraChamine	Leitura e Escrita	1,000 m	Número Real	Seção	Largura Chaminé	Largura interna da chaminé	Distância	Calculado		Não
HViga	Leitura e Escrita	0,200 m	Número Real	Seção	HViga	Altura da viga abaixo da grelha	Distância	Constante		Não
LarguraA	Leitura e Escrita	1,500 m	Número Real	Valeta	Largura Maior	Largura maior da valeta (lado da pista)	Distância	Constante		Não
HValeta	Leitura e Escrita	0,500 m	Número Real	Valeta	ALtura Valeta	Altura da valeta acima da grelha	Distância	Constante		Não
LarguraB	Leitura e Escrita	0,500 m	Número Real	Valeta	Largura Menor	Largura menor da valeta (lado do talude)	Distância	Constante		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Altura	Comprimento	Largura	Parede	HLaje	HPiso	HCorpo	HChamine	SumpElevation	FolgaGrelha	AltGrelha	CorpoMin	Folga	ElevationMax	Dwg	AlturaMax	ChamineMin	HValeta	LarguraA	LarguraB	ParedeValeta	HViga	LarguraChamine	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
CX1-80	2,700 m	1,000 m	1,200 m	0,200 m	0,200 m	0,200 m	1,500 m	1,000 m	-2,700 m	0,010 m	0,100 m	0,800 m	0,200 m	-1,400 m	PP-DE-H07-091	3,000 m	0,200 m	0,500 m	1,500 m	0,500 m	0,100 m	0,200 m	1,000 m	6,543 m³	CX01	Não	2,900 m
CX1-100	2,700 m	1,000 m	1,600 m	0,200 m	0,200 m	0,200 m	1,500 m	1,000 m	-2,700 m	0,010 m	0,100 m	1,000 m	0,200 m	-1,400 m	PP-DE-H07-091	3,000 m	0,200 m	0,500 m	1,500 m	0,500 m	0,100 m	0,200 m	1,000 m	7,607 m³	CX01	Não	2,900 m
CX1-120	2,700 m	1,000 m	1,800 m	0,200 m	0,200 m	0,200 m	1,500 m	1,000 m	-2,700 m	0,010 m	0,100 m	1,200 m	0,200 m	-1,400 m	PP-DE-H07-091	3,000 m	0,200 m	0,500 m	1,500 m	0,500 m	0,100 m	0,200 m	1,000 m	8,139 m³	CX01	Não	2,900 m
CX1-150	2,700 m	1,000 m	2,200 m	0,200 m	0,200 m	0,200 m	1,500 m	1,000 m	-2,700 m	0,010 m	0,100 m	1,500 m	0,200 m	-1,400 m	PP-DE-H07-091	3,000 m	0,200 m	0,500 m	1,500 m	0,500 m	0,100 m	0,200 m	1,000 m	9,203 m³	CX01	Não	2,900 m
