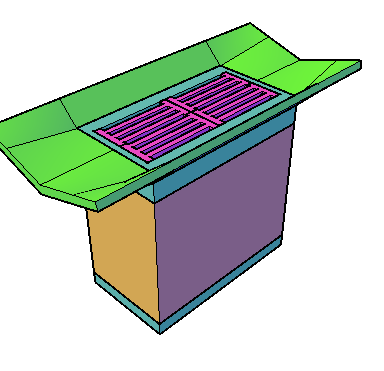

Caixa Coletora de Canteiro Central Estreita Dupla de Alvenaria

Caixa Coletora de Canteiro Central, Estreita, Dupla, de Alvenaria (DER-SP)
adaptável em valetas triangulares, tipo DR-1B

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
ElevationMax	Somente Leitura	0,000 m	Número Real	Cálculos	Elevação Máxima	Elevação até onde a geratriz superior do tubo pode chegar	Distância	Constante		Não
GeratrizSaida	Somente Leitura	0,000 m	Número Real	Cálculos	Geratriz Saída	Elevação da geratriz superior interna do tubo de saída	Distância	Constante		Não
MaxPipe	Somente Leitura	0,000 m	Número Real	Cálculos	Maior Tubo	Maior tubo conectado	Distância	Constante		Não
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Altura	Leitura e Escrita	2,400 m	Número Real	Geometria	Altura	Altura entre a cota de topo e a cota de fundo	Distância	Calculado		Não
SumpElevation	Leitura e Escrita	-2,400 m	Número Real	Geometria	Cota de Fundo	Elevação no topo do piso	Distância	Calculado		Não
FolgaGrelha	Leitura e Escrita	0,010 m	Número Real	Grelha	Folga da Grelha	Folga entre a grelha e o nicho	Distância	Constante		Não
AltGrelha	Leitura e Escrita	0,100 m	Número Real	Grelha	Altura da Grelha	Altura da grelha	Distância	Constante		Não
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
AlturaMax	Leitura e Escrita	3,000 m	Número Real	Limites	Altura Máxima	Altura total máxima entre a cota do topo e a cota do fundo	Distância	Calculado		Não
Folga	Leitura e Escrita	0,200 m	Número Real	Limites	Folga Superior	Folga entre a geratriz superior do tubo mais alto e a laje intermediária	Distância	Calculado		Não
CorpoMin	Leitura e Escrita	1,000 m	Número Real	Limites	Corpo Mínimo	Altura mínima do corpo (balão)	Distância	Calculado		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
Catalogo	Leitura e Escrita	CX3D	Texto	Objeto	Catálogo	Codificação no catálogo do DER-SP Exemplo: CX1-80 CX1 = caixa tipo 1 80 = diâmetro máximo conectável	Texto	Lista	Custom; CX3D	Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
HPiso	Leitura e Escrita	0,200 m	Número Real	Seção	Altura do Piso	Espessura da laje do piso	Distância	Calculado		Não
HViga	Leitura e Escrita	0,400 m	Número Real	Seção	Altura da Viga	Altura da viga abaixo da grelha	Distância	Calculado		Não
Largura	Leitura e Escrita	2,200 m	Número Real	Seção	Largura	Largura interna do corpo da caixa no eixo Y	Distância	Calculado		Não
HCorpo	Somente Leitura	0,000 m	Número Real	Seção	Altura do Corpo	Altura do corpo (balão)	Distância	Constante		Não
Comprimento	Leitura e Escrita	1,000 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Calculado		Não
Parede	Leitura e Escrita	0,200 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
ParedeValeta	Leitura e Escrita	0,100 m	Número Real	Valeta	Parede Valeta	Espessura a considerar para as paredes da valeta	Distância	Constante		Não
LarguraB	Leitura e Escrita	0,500 m	Número Real	Valeta	Largura Menor	Largura menor da valeta (lado do talude)	Distância	Constante		Não
LarguraA	Leitura e Escrita	1,500 m	Número Real	Valeta	Largura Maior	Largura maior da valeta (lado da pista)	Distância	Constante		Não
LarguraValeta	Leitura e Escrita	2,000 m	Número Real	Valeta	LarguraValeta	Largura total da valeta	Distância	Constante		Não
HValeta	Leitura e Escrita	0,300 m	Número Real	Valeta	ALtura Valeta	Altura da valeta acima da grelha	Distância	Constante		Não
Transicao	Leitura e Escrita	1,000 m	Número Real	Valeta	Transicao	Comprimento da transição da sarjeta	Distância	Constante		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Altura	Comprimento	Largura	Parede	HViga	HPiso	HCorpo	SumpElevation	FolgaGrelha	AltGrelha	CorpoMin	MaxPipe	Folga	ElevationMax	GeratrizSaida	Dwg	AlturaMax	HValeta	ParedeValeta	LarguraA	LarguraB	LarguraValeta	Transicao	Angle	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
CX3D	2,400 m	1,000 m	2,200 m	0,200 m	0,400 m	0,200 m	2,000 m	-2,400 m	0,010 m	0,100 m	1,000 m	0,000 m	0,200 m	-0,600 m		PP-DE-H07-096	3,000 m	0,300 m	0,100 m	1,500 m	0,500 m	2,000 m	1,000 m	0,000 deg	0,000 m³	CX3D	Não	2,600 m
