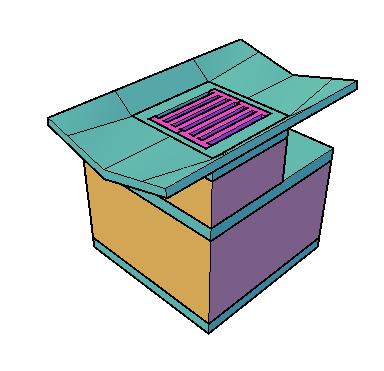

Caixa Coletora de Canteiro Central, Larga, Simples, Alvenaria

Caixa coletora Canteiro Central, Larga, Simples, Alvenaria modelo CX4 do padrão DER-SP,
adaptável em valetas triangulares de canteiro central, tipo DR-2B



Nome Leitura/Escrita Valor Padrão Tipo Categoria Nome Amigável Descrição Formato Provedor Valores Manter ao Substituir
GeratrizSaidaSomente Leitura0,000 mNúmero RealCálculosGeratriz SaídaElevação da geratriz superior interna do tubo de saídaDistânciaConstanteNão
RunOptionLeitura e EscritaTextoCálculosOpção de CálculoOpção de cálculo, use quando precisar definir propriedades redundatesTextoCalculadoNão
ElevationMaxSomente Leitura0,000 mNúmero RealCálculosElevação MáximaElevação até onde a geratriz superior do tubo pode chegarDistânciaConstanteNão
MaxPipeSomente Leitura0,000 mNúmero RealCálculosMaior TuboMaior tubo conectadoDistânciaConstanteNão
TrenchHeightSomente Leitura0,000 mNúmero RealEscavaçãoAltura da ValaAltura entre o eixo e o topo do berçoDistânciaConstanteNão
SolidVolumeSomente Leitura0,000 m³Número RealEscavaçãoVolume ExternoVolume externo do dispositivo para cálculo de escavaçãoVolumeConstanteNão
SumpElevationLeitura e Escrita-2,700 mNúmero RealGeometriaCota de FundoElevação no topo do pisoDistânciaCalculadoNão
AngleLeitura e Escrita0,000 degNúmero RealGeometriaÂnguloÂnguloÂnguloConstanteSim
AlturaLeitura e Escrita2,700 mNúmero RealGeometriaAlturaAltura entre a cota de topo e a cota de fundoDistânciaCalculadoNão
AltGrelhaLeitura e Escrita0,100 mNúmero RealGrelhaAltura da GrelhaAltura da grelhaDistânciaCalculadoNão
FolgaGrelhaLeitura e Escrita0,010 mNúmero RealGrelhaFolga da GrelhaFolga entre a grelha e o nichoDistânciaCalculadoNão
CodeSomente LeituraTextoIdentificaçãoCódigoCódigo do construtor dentro do catálogoTextoConstanteNão
FolgaLeitura e Escrita0,200 mNúmero RealLimitesFolga SuperiorFolga entre a geratriz superior do tubo mais alto e a laje intermediáriaDistânciaCalculadoNão
AlturaMaxLeitura e Escrita3,000 mNúmero RealLimitesAltura MáximaAltura total máxima entre a cota do topo e a cota do fundoDistânciaCalculadoNão
CorpoMinLeitura e Escrita1,500 mNúmero RealLimitesCorpo MínimoAltura mínima do corpo (balão)DistânciaCalculadoNão
ChamineMinLeitura e Escrita0,200 mNúmero RealLimitesChaminé MínimaAltura mínima construtiva da chaminéDistânciaCalculadoNão
LocationLeitura e Escrita0,000 m; 0,000 m; 0,000 mPontoLocaçãoLocaçãoPonto de InserçãoCoordenadaConstanteSim
CatalogoLeitura e EscritaCX4-150TextoObjetoCatálogoCodificação no catálogo do DER-SP
Exemplo: CX1-80
CX1 = caixa tipo 1
80 = diâmetro máximo conectável		TextoListaCustom; CX4-80; CX4-100; CX4-120; CX4-150Não
DwgSomente LeituraTextoObjetoDwgDesenho de detalhesTextoConstanteNão
ExistentLeitura e EscritaNãoVerdadeiro/FalsoObjetoExistenteIndica se o dispositivo é existente ou não
Se estiver marcado como existente, não é possível modificar a sua gemetria		FormatterBooleanConstanteNão
IgnoreSurfAdjSomente LeituraNãoVerdadeiro/FalsoReferênciaIgnorar AjusteIgnorar ajuste de elevação pela superfícieFormatterBooleanConstanteNão
LarguraValetaLeitura e Escrita2,000 mNúmero RealSeçãoLargura ValetaLargura total da valetaDistânciaConstanteNão
ComprChamineLeitura e Escrita1,000 mNúmero RealSeçãoComprimento da ChaminéComprimento interno da chaminéDistânciaCalculadoNão
HVigaLeitura e Escrita0,300 mNúmero RealSeçãoHVigaAltura da viga abaixo da grelhaDistânciaCalculadoNão
ParedeLeitura e Escrita0,200 mNúmero RealSeçãoParedeEspessura das paredesDistânciaCalculadoNão
HChamineLeitura e Escrita1,000 mNúmero RealSeçãoAltura da ChaminéAltura da chaminé acima da lajse superiorDistânciaCalculadoNão
HLajeLeitura e Escrita0,200 mNúmero RealSeçãoAltura da LajeAltura da laje intermediáriaDistânciaCalculadoNão
HPisoLeitura e Escrita0,200 mNúmero RealSeçãoAltura do PisoEspessura da laje do pisoDistânciaCalculadoNão
HCorpoSomente Leitura0,000 mNúmero RealSeçãoAltura do CorpoAltura do corpo (balão)DistânciaConstanteNão
LarguraLeitura e Escrita2,200 mNúmero RealSeçãoLarguraLargura interna do corpo da caixa no eixo YDistânciaCalculadoNão
LarguraChamineLeitura e Escrita1,000 mNúmero RealSeçãoLargura ChaminéLargura interna da chaminéDistânciaCalculadoNão
ComprimentoLeitura e Escrita2,200 mNúmero RealSeçãoComprimentoComprimento interno no eixo XDistânciaCalculadoNão
ParedeValetaLeitura e Escrita0,100 mNúmero RealSeçãoParede ValetaEspessura a considerar para as paredes da valetaDistânciaConstanteNão
HValetaLeitura e Escrita0,250 mNúmero RealValetaALtura ValetaAltura da valeta acima da grelhaDistânciaConstanteNão
TransicaoLeitura e Escrita1,000 mNúmero RealValetaTransiçãoComprimento da transição da sarjetaDistânciaConstanteNão

Abaixo a tabela de valores das propriedades para cada código do catálogo




CatalogoElevationMaxMaxPipeGeratrizSaidaSumpElevationFolgaGrelhaAltGrelhaFolgaCorpoMinAlturaMaxChamineMinDwgHChamineHPisoHCorpoHLajeParedeHVigaLarguraChamineComprimentoParedeValetaAlturaLarguraTransicaoHValetaLarguraValetaComprChamineAngleSolidVolumeCodeIgnoreSurfAdjTrenchHeight
CX4-80-1,400 m0,000 m-2,700 m0,010 m0,100 m0,200 m0,800 m3,000 m0,200 mPP-DE-H07-0971,000 m0,200 m1,500 m0,200 m0,200 m0,300 m1,000 m1,200 m0,100 m2,700 m1,200 m1,000 m0,250 m2,000 m1,000 m0,000 deg6,824 m³CX04Não2,900 m
CX4-100-1,400 m0,000 m-2,700 m0,010 m0,100 m0,200 m1,000 m3,000 m0,200 mPP-DE-H07-0971,000 m0,200 m1,500 m0,200 m0,200 m0,300 m1,000 m1,600 m0,100 m2,700 m1,600 m1,000 m0,250 m2,000 m1,000 m0,000 deg9,560 m³CX04Não2,900 m
CX4-120-1,400 m0,000 m-2,700 m0,010 m0,100 m0,200 m1,200 m3,000 m0,200 mPP-DE-H07-0971,000 m0,200 m1,500 m0,200 m0,200 m0,300 m1,000 m1,800 m0,100 m2,700 m1,800 m1,000 m0,250 m2,000 m1,000 m0,000 deg11,156 m³CX04Não2,900 m
CX4-150-1,400 m0,000 m-2,700 m0,010 m0,100 m0,200 m1,500 m3,000 m0,200 mPP-DE-H07-0971,000 m0,200 m1,500 m0,200 m0,200 m0,300 m1,000 m2,200 m0,100 m2,700 m2,200 m1,000 m0,250 m2,000 m1,000 m0,000 deg14,804 m³CX04Não2,900 m
