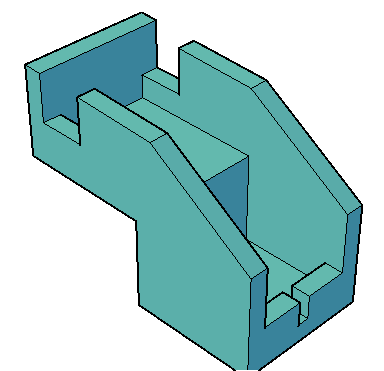

Entrada de Escada em Canaleta

Entrada de descida d'água modulo de canaleta (DER-SP, módulo H)

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
Catalogo	Leitura e Escrita	DR-12H	Texto	Objeto	Catalogo		Texto	Lista	Custom; DR-12H	Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Comprimento	Somente Leitura	0,000 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Constante		Não
DecAcost	Leitura e Escrita	5,000 %	Número Real	Seção	Decliv Acostamento	Declividade transversal do acostamento	Taxa	Calculado		Não
Altura	Somente Leitura	0,000 m	Número Real	Seção	Altura	Distância vertical entre o topo e o fundo	Distância	Constante		Não
Vista	Somente Leitura	0,000 m	Número Real	Seção	Vista	Altura do degrau	Distância	Constante		Não
Queda	Leitura e Escrita	0,600 m	Número Real	Seção	Queda	Queda entreo fundo da sarjeta e o início da canaleta	Distância	Calculado		Não
PassoIni	Leitura e Escrita	1,100 m	Número Real	Seção	Passo Inicial	Comprimento do degrau inicial	Distância	Constante		Não
Passo	Leitura e Escrita	0,900 m	Número Real	Seção	Passo	Comprimento do degrau	Distância	Calculado		Não
Vertedouro	Leitura e Escrita	0,200 m	Número Real	Seção	Vertedouro	Altura do vertedouro	Distância	Calculado		Não
LargVert	Leitura e Escrita	0,100 m	Número Real	Seção	Largura Vertedouro	Largura do vertedouro	Distância	Calculado		Não
Largura	Leitura e Escrita	0,800 m	Número Real	Seção	Largura	Largura interna	Distância	Calculado		Não
Abertura	Leitura e Escrita	0,500 m	Número Real	Seção	Abertura		Distância	Calculado		Não
Declividade	Leitura e Escrita	1,000 %	Número Real	Seção	Declividade	Declividade longitudinal do piso	Taxa	Calculado		Não
Parede	Leitura e Escrita	0,150 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
DecTalude	Leitura e Escrita	66,667 %	Número Real	Seção	Decliv do Talude	Declividade do talude	Taxa	Calculado		Não
LargValetaDir	Leitura e Escrita	0,400 m	Número Real	Valeta Direita	Largura Valeta Direita	Largura da valeta direita	Distância	Constante		Não
ValetaDir	Leitura e Escrita	Retangular	Texto	Valeta Direita	Valeta Direita	Tipo de valeta a direita	Texto	Lista	Retangular; Trapezoidal; Indefinido	Não
AltValetaDir	Leitura e Escrita	0,400 m	Número Real	Valeta Direita	Altura Valeta Direita	Altura da valeta a direita	Distância	Constante		Não
AltValetaEsq	Leitura e Escrita	0,400 m	Número Real	Valeta Esquerda	Altura Valeta Esquerda	Altura da valeta a esquerda	Distância	Constante		Não
ValetaEsq	Leitura e Escrita	Retangular	Texto	Valeta Esquerda	Valeta Esquerda	Tipo de valeta a esquerda	Texto	Lista	Retangular; Trapezoidal; Indefinido	Não
LargValetaEsq	Leitura e Escrita	0,400 m	Número Real	Valeta Esquerda	Largura Valeta Esquerda	Largura da valeta esquerda	Distância	Constante		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Comprimento	Largura	Declividade	DecTalude	Vista	Passo	Vertedouro	LargVert	Abertura	Queda	PassoIni	Parede	ValetaDir	AltValetaDir	LargValetaDir	ValetaEsq	AltValetaEsq	LargValetaEsq	DecAcost	Dwg	Altura	Angle	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
DR-12H	2,000 m	0,800 m	1,000 %	66,667 %	0,744 m	0,900 m	0,200 m	0,100 m	0,500 m	0,600 m	1,100 m	0,150 m	Retangular	0,400 m	0,400 m	Retangular	0,400 m	0,400 m	5,000 %	PP-DE-H07-017	1,444 m	0,000 deg	2,267 m³	DR-12H	Não	1,594 m
