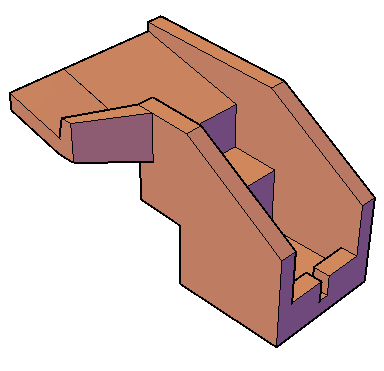

Entrada de Escada no Meiofio

Entrada de descida d'água em escada (DER-SP)

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
DeltaDir	Leitura e Escrita	0,000 m	Número Real	Geometria	Delta Direito	Diferença de elevação entre o inicio e fim da transição direita	Distância	Constante		Não
DecTalude	Leitura e Escrita	66,667 %	Número Real	Geometria	Decliv do Talude	Declividade do talude	Taxa	Calculado		Não
Tipo	Leitura e Escrita	Direita	Texto	Geometria	Tipo	Indica se a entrada é dupla ou simples	Texto	Lista Calculada	Duplo; Esquerda; Direita	Não
DeltaEsq	Leitura e Escrita	0,000 m	Número Real	Geometria	Delta Esquerdo	Diferença de elevação entre o inicio e fim da transição esquerda	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
DecAcost	Leitura e Escrita	5,000 %	Número Real	Geometria	Decliv Acostamento	Declividade transversal do acostamento	Taxa	Calculado		Não
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Afastamento	Leitura e Escrita	0,450 m	Número Real	Meio Fio	Afastamento	Distância entre o pavimento e a guia	Distância	Calculado		Não
Sarjeta	Leitura e Escrita	0,600 m	Número Real	Meio Fio	Sarjeta	Largura da sarjeta	Distância	Calculado		Não
Transicao	Leitura e Escrita	0,550 m	Número Real	Meio Fio	Transição	Comprimento da transição da sarjeta	Distância	Calculado		Não
TopMF	Leitura e Escrita	0,100 m	Número Real	Meio Fio	Topo Meiofio	Largura do topo do meio fio	Distância	Calculado		Não
LargMF	Leitura e Escrita	0,150 m	Número Real	Meio Fio	Largura Meiofio		Distância	Calculado		Não
AltSarjeta	Leitura e Escrita	0,150 m	Número Real	Meio Fio	Altura Sarjeta	Menor espessura da sarjeta	Distância	Calculado		Não
AltMF	Leitura e Escrita	0,200 m	Número Real	Meio Fio	Altura Meiofio	Altura do meiofio	Distância	Calculado		Não
DeclSarjeta	Leitura e Escrita	25,000 %	Número Real	Meio Fio	Decliv Sarjeta	Declvidade da sarjeta	Taxa	Calculado		Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
Catalogo	Leitura e Escrita	DR-6A-150D	Texto	Objeto	Catálogo	Codificação no catálogo do DER-SP Exemplo: DR-11A-E DR-11 - entrada de descita tipo rápido A - Tipo (A=simples B=Dupla) E - Lado (E=esquerdo, D=Direito)	Texto	Lista Calculada	Custom; DR-6A-150D; DR-6A-200D; DR-6A-300D; DR-6A-150E; DR-6A-200E; DR-6A-300E; DR-6B-150; DR-6B-200; DR-6B-300	Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Comprimento	Leitura e Escrita	1,500 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Lista Calculada	1,500 m; 2,000 m; 3,000 m	Não
AltBoca	Somente Leitura	0,000 m	Número Real	Seção	Altura da Boca	Altura da Descida	Distância	Constante		Não
Queda	Leitura e Escrita	0,420 m	Número Real	Seção	Queda	Queda entreo fundo da sarjeta e o início da canaleta	Distância	Calculado		Não
LargVert	Leitura e Escrita	0,100 m	Número Real	Seção	LargVert		Distância	Calculado		Não
Largura	Leitura e Escrita	0,800 m	Número Real	Seção	Largura	Largura interna	Distância	Calculado		Não
Declividade	Leitura e Escrita	5,000 %	Número Real	Seção	Declividade	Declividade da canaleta	Taxa	Calculado		Não
Parede	Leitura e Escrita	0,150 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
PassoIni	Somente Leitura	0,000 m	Número Real	Seção	Passo Inicial	Comprimento do degrau inicial	Distância	Constante		Não
Vertedouro	Leitura e Escrita	0,200 m	Número Real	Seção	Vertedouro	Altura do vertedouro	Distância	Calculado		Não
Abertura	Leitura e Escrita	0,500 m	Número Real	Seção	Abertura		Distância	Calculado		Não
Vista	Somente Leitura	0,000 m	Número Real	Seção	Vista	Altura do degrau	Distância	Constante		Não
Passo	Leitura e Escrita	0,900 m	Número Real	Seção	Passo	Comprimento do degrau	Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Afastamento	AltBoca	AltMF	AltSarjeta	Comprimento	DecAcost	Declividade	DeclSarjeta	DecTalude	Dwg	LargMF	Largura	Parede	PassoIni	Queda	Sarjeta	Tipo	TopMF	Transicao	Vista	Passo	Vertedouro	Abertura	LargVert	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
DR-6A-150D	0,450 m	0,335 m	0,200 m	0,150 m	1,500 m	5,000 %	5,000 %	25,000 %	66,667 %	PP-DE-H07-017	0,150 m	0,800 m	0,150 m	0,600 m	0,420 m	0,600 m	Direita	0,100 m	0,550 m	0,600 m	0,900 m	0,200 m	0,500 m	0,100 m	1,828 m³	DR-6A-150D	Não	1,450 m
DR-6A-200D	0,450 m	0,335 m	0,200 m	0,150 m	2,000 m	5,000 %	5,000 %	25,000 %	66,667 %	PP-DE-H07-017	0,150 m	0,800 m	0,150 m	1,100 m	0,440 m	0,600 m	Direita	0,100 m	0,550 m	0,600 m	0,900 m	0,200 m	0,500 m	0,100 m	2,344 m³	DR-6A-200D	Não	1,450 m
DR-6A-300D	0,450 m	0,335 m	0,200 m	0,150 m	3,000 m	5,000 %	5,000 %	25,000 %	66,667 %	PP-DE-H07-017	0,150 m	0,800 m	0,150 m	2,100 m	0,490 m	0,600 m	Direita	0,100 m	0,550 m	0,600 m	0,900 m	0,200 m	0,500 m	0,100 m	3,461 m³	DR-6A-300D	Não	1,450 m
DR-6A-150E	0,450 m	0,335 m	0,200 m	0,150 m	1,500 m	5,000 %	5,000 %	25,000 %	66,667 %	PP-DE-H07-017	0,150 m	0,800 m	0,150 m	0,600 m	0,420 m	0,600 m	Esquerda	0,100 m	0,550 m	0,600 m	0,900 m	0,200 m	0,500 m	0,100 m	1,828 m³	DR-6A-150E	Não	1,450 m
DR-6A-200E	0,450 m	0,335 m	0,200 m	0,150 m	2,000 m	5,000 %	5,000 %	25,000 %	66,667 %	PP-DE-H07-017	0,150 m	0,800 m	0,150 m	1,100 m	0,440 m	0,600 m	Esquerda	0,100 m	0,550 m	0,600 m	0,900 m	0,200 m	0,500 m	0,100 m	2,344 m³	DR-6A-200E	Não	1,450 m
DR-6A-300E	0,450 m	0,335 m	0,200 m	0,150 m	3,000 m	5,000 %	5,000 %	25,000 %	66,667 %	PP-DE-H07-017	0,150 m	0,800 m	0,150 m	2,100 m	0,490 m	0,600 m	Esquerda	0,100 m	0,550 m	0,600 m	0,900 m	0,200 m	0,500 m	0,100 m	3,461 m³	DR-6A-300E	Não	1,450 m
DR-6B-150	0,450 m	0,335 m	0,200 m	0,150 m	1,500 m	5,000 %	5,000 %	25,000 %	66,667 %	PP-DE-H07-017	0,150 m	0,800 m	0,150 m	0,600 m	0,420 m	0,600 m	Esquerda	0,100 m	0,550 m	0,600 m	0,900 m	0,200 m	0,500 m	0,100 m	1,828 m³	DR-6B-150	Não	1,450 m
DR-6B-200	0,450 m	0,335 m	0,200 m	0,150 m	2,000 m	5,000 %	5,000 %	25,000 %	66,667 %	PP-DE-H07-017	0,150 m	0,800 m	0,150 m	1,100 m	0,440 m	0,600 m	Esquerda	0,100 m	0,550 m	0,600 m	0,900 m	0,200 m	0,500 m	0,100 m	2,344 m³	DR-6B-200	Não	1,450 m
DR-6B-300	0,450 m	0,335 m	0,200 m	0,150 m	3,000 m	5,000 %	5,000 %	25,000 %	66,667 %	PP-DE-H07-017	0,150 m	0,800 m	0,150 m	2,100 m	0,490 m	0,600 m	Esquerda	0,100 m	0,550 m	0,600 m	0,900 m	0,200 m	0,500 m	0,100 m	3,461 m³	DR-6B-300	Não	1,450 m
