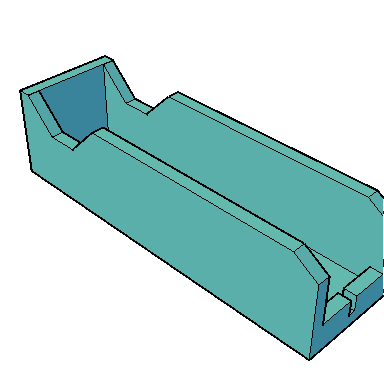

Entrada de Escada no Corte

Entrada de escada no corte (DER-SP)

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
FolgaInf	Leitura e Escrita	0,200 m	Número Real	Limites	FolgaInf		Distância	Calculado		Não
ExtensaoMin	Leitura e Escrita	4,000 m	Número Real	Limites	ExtensaoMin		Distância	Calculado		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
Catalogo	Leitura e Escrita	DR-13A-1	Texto	Objeto	Catalogo		Texto	Lista	Custom; DR-13A-1; DR-13B-1; DR-13C-1; DR-13A-2; DR-13B-2; DR-13C-2	Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
LargVert	Leitura e Escrita	0,100 m	Número Real	Seção	Largura Vertedouro	Largura do vertedouro	Distância	Calculado		Não
Altura	Leitura e Escrita	1,000 m	Número Real	Seção	Altura	Distância vertical entre o topo e o fundo	Distância	Calculado		Não
Largura	Leitura e Escrita	1,000 m	Número Real	Seção	Largura	Largura interna	Distância	Calculado		Não
Vertedouro	Leitura e Escrita	0,200 m	Número Real	Seção	Vertedouro	Altura do vertedouro	Distância	Calculado		Não
Declividade	Leitura e Escrita	0,500 %	Número Real	Seção	Declividade	Declividade longitudinal do piso	Taxa	Calculado		Não
Parede	Leitura e Escrita	0,150 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
Abertura	Leitura e Escrita	0,600 m	Número Real	Seção	Abertura		Distância	Calculado		Não
Chanfro	Somente Leitura	0,000 m	Número Real	Seção	Chanfro		Distância	Constante		Não
Extensao	Leitura e Escrita	4,000 m	Número Real	Seção	Extensão	Comprimento para a saída	Distância	Calculado		Não
DecTalude	Leitura e Escrita	66,667 %	Número Real	Seção	Decliv do Talude	Declividade do talude	Taxa	Calculado		Não
LargValetaDir	Leitura e Escrita	1,200 m	Número Real	Valeta Direita	Largura Valeta Direita	Largura da valeta direita	Distância	Calculado		Não
AltValetaDir	Leitura e Escrita	0,400 m	Número Real	Valeta Direita	Altura Valeta Direita	Altura da valeta a direita	Distância	Calculado		Não
ValetaDir	Leitura e Escrita	Trapezoidal	Texto	Valeta Direita	Valeta Direita	Tipo de valeta a direita	Texto	Lista Calculada	Sem; Trapezoidal; Retangular	Não
DecValetaDir	Leitura e Escrita	100,000 %	Número Real	Valeta Direita	Decl Seção Direita	Declividade das paredes laterais da canaleta direita	Taxa	Calculado		Não
LargValetaEsq	Leitura e Escrita	1,200 m	Número Real	Valeta Esquerda	Largura Valeta Esquerda	Largura da valeta esquerda	Distância	Calculado		Não
DecValetaEsq	Leitura e Escrita	100,000 %	Número Real	Valeta Esquerda	Decl Seção Esquerda	Declividade das paredes laterais da canaleta esquerda	Taxa	Calculado		Não
AltValetaEsq	Leitura e Escrita	0,400 m	Número Real	Valeta Esquerda	Altura Valeta Esquerda	Altura da valeta a esquerda	Distância	Calculado		Não
ValetaEsq	Leitura e Escrita	Trapezoidal	Texto	Valeta Esquerda	Valeta Esquerda	Tipo de valeta a esquerda	Texto	Lista Calculada	Sem; Trapezoidal; Retangular	Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Altura	Parede	ValetaDir	LargValetaDir	AltValetaDir	ValetaEsq	LargValetaEsq	AltValetaEsq	Declividade	Vertedouro	Abertura	DecTalude	Chanfro	Extensao	Largura	LargVert	Dwg	ExtensaoMin	FolgaInf	DecValetaDir	DecValetaEsq	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
DR-13A-1	1,000 m	0,150 m	Trapezoidal	1,200 m	0,400 m	Trapezoidal	1,200 m	0,400 m	0,500 %	0,200 m	0,600 m	66,667 %	0,301 m	4,000 m	1,000 m	0,100 m	PP-DE-H07-021	4,000 m	0,200 m	100,000 %	100,000 %	6,430 m³	EDC	Não	1,150 m
DR-13B-1	1,000 m	0,150 m	Trapezoidal	1,200 m	0,400 m	Trapezoidal	1,200 m	0,400 m	0,500 %	0,200 m	0,600 m	66,667 %	0,301 m	4,000 m	1,200 m	0,100 m	PP-DE-H07-021	4,000 m	0,200 m	100,000 %	100,000 %	7,419 m³	EDC	Não	1,150 m
DR-13C-1	1,000 m	0,150 m	Trapezoidal	1,200 m	0,400 m	Trapezoidal	1,200 m	0,400 m	0,500 %	0,200 m	0,600 m	66,667 %	0,301 m	4,000 m	1,200 m	0,100 m	PP-DE-H07-021	4,000 m	0,200 m	100,000 %	100,000 %	7,419 m³	EDC	Não	1,150 m
DR-13A-2	1,000 m	0,150 m	Trapezoidal	1,200 m	0,400 m	Trapezoidal	1,200 m	0,400 m	0,500 %	0,200 m	0,600 m	100,000 %	0,200 m	4,000 m	1,000 m	0,100 m	PP-DE-H07-021	4,000 m	0,200 m	100,000 %	100,000 %	6,279 m³	EDC	Não	1,150 m
DR-13B-2	1,000 m	0,150 m	Trapezoidal	1,200 m	0,400 m	Trapezoidal	1,200 m	0,400 m	0,500 %	0,200 m	0,600 m	100,000 %	0,200 m	4,000 m	1,200 m	0,100 m	PP-DE-H07-021	4,000 m	0,200 m	100,000 %	100,000 %	7,245 m³	EDC	Não	1,150 m
DR-13C-2	1,000 m	0,150 m	Trapezoidal	1,200 m	0,400 m	Trapezoidal	1,200 m	0,400 m	0,500 %	0,200 m	0,600 m	100,000 %	0,200 m	4,000 m	1,200 m	0,100 m	PP-DE-H07-021	4,000 m	0,200 m	100,000 %	100,000 %	7,245 m³	EDC	Não	1,150 m
