Saída de Escada em Boca de Lobo

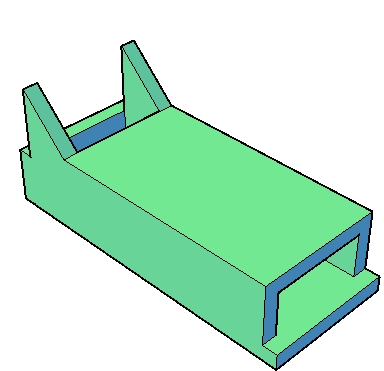

Saída de escada para boca de lobo (DER-SP)

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de origem	Texto	Constante		Não
Catalogo	Leitura e Escrita	DR-13A-1	Texto	Objeto	Catálogo	Codificação do catálofo do DER-SP: DR-13A: descida de escada em corte 1: talude 1:1 2: talude 1:1.5	Texto	Lista	Custom; DR-13A-1; DR-13A-2	Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Altura	Leitura e Escrita	0,600 m	Número Real	Seção	Altura	Altura	Distância	Calculado		Não
Parede	Leitura e Escrita	0,150 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
Declividade	Leitura e Escrita	0,500 %	Número Real	Seção	Declividade	Declividade longitudinal do piso	Taxa	Calculado		Não
Comprimento	Leitura e Escrita	3,000 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Constante		Não
Largura	Leitura e Escrita	1,000 m	Número Real	Seção	Largura	Largura interna	Distância	Calculado		Não
Vertedouro	Leitura e Escrita	0,100 m	Número Real	Seção	Vertedouro	Altura do vertedouro	Distância	Calculado		Não
Extensao	Somente Leitura	0,000 m	Número Real	Seção	Extensão	Comprimento para a saída	Distância	Constante		Não
DecTalude	Leitura e Escrita	100,000 %	Número Real	Seção	Decliv do Talude	Declividade do talude	Taxa	Calculado		Não
Abertura	Leitura e Escrita	0,600 m	Número Real	Seção	Abertura	Altura livre no nado da escada	Distância	Calculado		Não
Recuo	Leitura e Escrita	0,500 m	Número Real	Seção	Recuo	Distância entre o pé do talude e o início do disposirtivo (na escada)	Distância	Constante		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Altura	Comprimento	Largura	Parede	Declividade	Vertedouro	Abertura	Recuo	Extensao	DecTalude	Dwg	Angle	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
DR-13A-1	0,600 m	3,000 m	1,000 m	0,150 m	0,500 %	0,100 m	0,600 m	0,500 m	2,500 m	100,000 %	PP-DE-H07-021	0,000 deg	3,076 m³	SEBL	Não	0,750 m
DR-13A-2	0,600 m	3,000 m	1,000 m	0,150 m	0,500 %	0,100 m	0,600 m	0,500 m	2,500 m	66,667 %	PP-DE-H07-021	0,000 deg	2,990 m³	SEBL	Não	0,750 m
