Dissipador de Valetas e Descidas

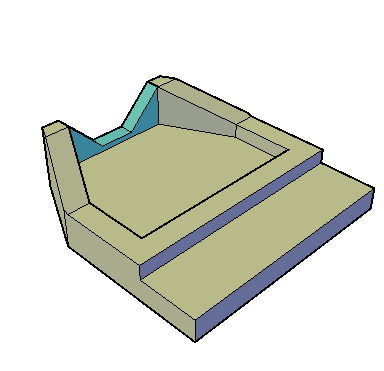

Dissipador de valetas e descidas modelo DR-10A do padrão DER-SP,
Adaptável em:
canaletas trapezoidais (DR-03)
saída de descida rápida (DR-11)
saídas de escada (DR-12)



Nome Leitura/Escrita Valor Padrão Tipo Categoria Nome Amigável Descrição Formato Provedor Valores Manter ao Substituir
RunOptionLeitura e EscritaTextoCálculosOpção de CálculoOpção de cálculo, use quando precisar definir propriedades redundatesTextoCalculadoNão
SolidVolumeSomente Leitura0,000 m³Número RealEscavaçãoVolume ExternoVolume externo do dispositivo para cálculo de escavaçãoVolumeConstanteNão
TrenchHeightSomente Leitura0,000 mNúmero RealEscavaçãoAltura da ValaAltura entre o eixo e o topo do berçoDistânciaConstanteNão
AngleLeitura e Escrita0,000 degNúmero RealGeometriaÂnguloÂnguloÂnguloCalculadoSim
AdaptarEmLeitura e EscritaValeta de ConcretoTextoGeometriaAdaptar EmTextoLista CalculadaValeta de Grama; Valeta de Concreto; Saída de Descida Rápida; Saída de EscadaNão
CodeSomente LeituraTextoIdentificaçãoCódigoCódigo do construtor dentro do catálogoTextoConstanteNão
LocationLeitura e Escrita0,000 m; 0,000 m; 0,000 mPontoLocaçãoLocaçãoPonto de InserçãoCoordenadaCalculadoSim
MaterialLeitura e EscritaPedra ArgamassadaTextoMaterialMaterialMaterial do qual é feito o dispositivoTextoLista CalculadaPedra Argamassada; Pedra ArrumadaNão
CatalogoLeitura e EscritaDR-10A1-3B-10TextoObjetoCatálogoCodificação no catálogo do DER-SP:
Exemplo DR-10A1-3B-07;
DR-10A - Dissipador de energia de pedra
1 - Material (1=Pedra Argamassada, 2=Pedra Arrumada)
3B - Adaptação (3A=Valeta de Grama, 3B=Valeta de Concreto, 11=Descida Rápida, 12=Escada)
07 - Dimensões		TextoLista CalculadaCustom; DR-10A1-3A-01; DR-10A1-3A-02; DR-10A1-3A-03; DR-10A2-3A-01; DR-10A2-3A-02; DR-10A2-3A-03; DR-10A1-3B-01; DR-10A1-3B-02; DR-10A1-3B-03; DR-10A1-3B-04; DR-10A1-3B-05; DR-10A1-3B-06; DR-10A1-3B-07; DR-10A1-3B-08; DR-10A1-3B-09; DR-10A1-3B-10; DR-10A1-3B-11; DR-10A1-3B-12; DR-10A1-3B-13; DR-10A1-3B-14; DR-10A1-3B-15; DR-10A1-3B-16; DR-10A2-3B-01; DR-10A2-3B-02; DR-10A2-3B-03; DR-10A2-3B-04; DR-10A2-3B-05; DR-10A2-3B-06; DR-10A2-3B-07; DR-10A2-3B-08; DR-10A2-3B-09; DR-10A2-3B-10; DR-10A2-3B-11; DR-10A2-3B-12; DR-10A2-3B-13; DR-10A2-3B-14; DR-10A2-3B-15; DR-10A2-3B-16; DR-10A1-11A; DR-10A1-11B; DR-10A2-11A; DR-10A2-11B; DR-10A1-12; DR-10A2-12Não
DwgSomente LeituraTextoObjetoDwgDesenho de detalhesTextoConstanteNão
ExistentLeitura e EscritaNãoVerdadeiro/FalsoObjetoExistenteIndica se o dispositivo é existente ou não
Se estiver marcado como existente, não é possível modificar a sua gemetria		FormatterBooleanConstanteNão
IgnoreSurfAdjSomente LeituraNãoVerdadeiro/FalsoReferênciaIgnorar AjusteIgnorar ajuste de elevação pela superfícieFormatterBooleanConstanteNão
PisoLeitura e Escrita0,300 mNúmero RealSeçãoPisoAltura do piso do dispositivoDistânciaCalculadoNão
RessaltoLeitura e Escrita0,200 mNúmero RealSeçãoRessaltoAltura da parede menor de pedra argamassadaDistânciaCalculadoNão
AfastaRessaltoLeitura e Escrita0,800 mNúmero RealSeçãoAfastamento do RessaltoComprimento da parte frontal após o ressaltoDistânciaCalculadoNão
ParedeLeitura e Escrita0,300 mNúmero RealSeçãoParedeEspessura das paredesDistânciaCalculadoNão
BaseLeitura e Escrita0,500 mNúmero RealSeçãoBaseLargura da base da canaletaDistânciaCalculadoNão
AncoraLeitura e Escrita0,200 mNúmero RealSeçãoÂncoraEspessura da parede de âncoraDistânciaCalculadoNão
AlturaLeitura e Escrita0,500 mNúmero RealSeçãoAlturaAltura nominal da valetaDistânciaCalculadoNão
ParedeValetaLeitura e Escrita0,080 mNúmero RealSeçãoParede ValetaEspessura a considerar para as paredes da valetaDistânciaCalculadoNão
SobreLarguraLeitura e Escrita0,500 mNúmero RealSeçãoSobre LarguraLargura excedente em relação a parede da valetaDistânciaCalculadoNão
AltAncoraLeitura e Escrita0,600 mNúmero RealSeçãoAltura da ÂncoraAltura da âncora abaixo da seção da valetaDistânciaCalculadoNão
LarguraLeitura e Escrita1,500 mNúmero RealSeçãoLarguraDistânciaCalculadoNão
ComprimentoLeitura e Escrita3,000 mNúmero RealSeçãoComprimentoComprimento interno no eixo XDistânciaCalculadoNão

Abaixo a tabela de valores das propriedades para cada código do catálogo




CatalogoBaseParedeAfastaRessaltoPisoRessaltoAncoraAltAncoraComprimentoAlturaParedeValetaSobreLarguraDwgMaterialAdaptarEmLarguraAngleSolidVolumeCodeIgnoreSurfAdjTrenchHeight
DR-10A1-3A-010,400 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,400 m0,050 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Grama1,600 m0,000 deg7,048 m³DR-10ANão0,750 m
DR-10A1-3A-020,700 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,400 m0,050 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Grama1,900 m0,000 deg7,723 m³DR-10ANão0,750 m
DR-10A1-3A-031,000 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,400 m0,050 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Grama2,200 m0,000 deg8,398 m³DR-10ANão0,750 m
DR-10A2-3A-010,400 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,400 m0,050 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Grama1,600 m0,000 deg7,048 m³DR-10ANão0,750 m
DR-10A2-3A-020,700 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,400 m0,050 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Grama1,900 m0,000 deg7,723 m³DR-10ANão0,750 m
DR-10A2-3A-031,000 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,400 m0,050 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Grama2,200 m0,000 deg8,398 m³DR-10ANão0,750 m
DR-10A1-3B-010,200 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,200 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto0,600 m0,000 deg3,863 m³DR-10ANão0,580 m
DR-10A1-3B-020,300 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,200 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto0,700 m0,000 deg4,037 m³DR-10ANão0,580 m
DR-10A1-3B-030,300 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,250 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto0,800 m0,000 deg4,529 m³DR-10ANão0,630 m
DR-10A1-3B-040,300 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,300 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto0,900 m0,000 deg5,047 m³DR-10ANão0,680 m
DR-10A1-3B-050,400 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,300 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto1,000 m0,000 deg5,251 m³DR-10ANão0,680 m
DR-10A1-3B-060,400 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,350 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto1,100 m0,000 deg5,810 m³DR-10ANão0,730 m
DR-10A1-3B-070,400 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,400 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto1,200 m0,000 deg6,394 m³DR-10ANão0,780 m
DR-10A1-3B-080,500 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,400 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto1,300 m0,000 deg6,628 m³DR-10ANão0,780 m
DR-10A1-3B-090,500 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,450 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto1,400 m0,000 deg7,254 m³DR-10ANão0,830 m
DR-10A1-3B-100,500 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,500 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto1,500 m0,000 deg7,905 m³DR-10ANão0,880 m
DR-10A1-3B-110,600 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,500 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto1,600 m0,000 deg8,169 m³DR-10ANão0,880 m
DR-10A1-3B-120,600 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,550 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto1,700 m0,000 deg8,860 m³DR-10ANão0,930 m
DR-10A1-3B-130,600 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,600 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto1,800 m0,000 deg9,576 m³DR-10ANão0,980 m
DR-10A1-3B-140,800 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,550 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto1,900 m0,000 deg9,418 m³DR-10ANão0,930 m
DR-10A1-3B-150,800 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,600 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto2,000 m0,000 deg10,164 m³DR-10ANão0,980 m
DR-10A1-3B-161,000 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,600 m0,080 m0,500 mPP-DE-H07-011Pedra ArgamassadaValeta de Concreto2,200 m0,000 deg10,752 m³DR-10ANão0,980 m
DR-10A2-3B-010,200 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,200 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto0,600 m0,000 deg3,863 m³DR-10ANão0,580 m
DR-10A2-3B-020,300 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,200 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto0,700 m0,000 deg4,037 m³DR-10ANão0,580 m
DR-10A2-3B-030,300 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,250 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto0,800 m0,000 deg4,529 m³DR-10ANão0,630 m
DR-10A2-3B-040,300 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,300 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto0,900 m0,000 deg5,047 m³DR-10ANão0,680 m
DR-10A2-3B-050,400 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,300 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto1,000 m0,000 deg5,251 m³DR-10ANão0,680 m
DR-10A2-3B-060,400 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,350 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto1,100 m0,000 deg5,810 m³DR-10ANão0,730 m
DR-10A2-3B-070,400 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,400 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto1,200 m0,000 deg6,394 m³DR-10ANão0,780 m
DR-10A2-3B-080,500 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,400 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto1,300 m0,000 deg6,628 m³DR-10ANão0,780 m
DR-10A2-3B-090,500 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,450 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto1,400 m0,000 deg7,254 m³DR-10ANão0,830 m
DR-10A2-3B-100,500 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,500 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto1,500 m0,000 deg7,905 m³DR-10ANão0,880 m
DR-10A2-3B-110,600 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,500 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto1,600 m0,000 deg8,169 m³DR-10ANão0,880 m
DR-10A2-3B-120,600 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,550 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto1,700 m0,000 deg8,860 m³DR-10ANão0,930 m
DR-10A2-3B-130,600 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,600 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto1,800 m0,000 deg9,576 m³DR-10ANão0,980 m
DR-10A2-3B-140,800 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,550 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto1,900 m0,000 deg9,418 m³DR-10ANão0,930 m
DR-10A2-3B-150,800 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,600 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto2,000 m0,000 deg10,164 m³DR-10ANão0,980 m
DR-10A2-3B-161,000 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,600 m0,080 m0,500 mPP-DE-H07-011Pedra ArrumadaValeta de Concreto2,200 m0,000 deg10,752 m³DR-10ANão0,980 m
DR-10A1-11A0,800 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,300 m0,000 m0,500 mPP-DE-H07-011Pedra ArgamassadaSaída de Descida Rápida0,800 m0,000 deg4,273 m³DR-10ANão0,600 m
DR-10A1-11B1,100 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,300 m0,000 m0,500 mPP-DE-H07-011Pedra ArgamassadaSaída de Descida Rápida1,100 m0,000 deg4,813 m³DR-10ANão0,600 m
DR-10A2-11A0,800 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,300 m0,000 m0,500 mPP-DE-H07-011Pedra ArrumadaSaída de Descida Rápida0,800 m0,000 deg4,273 m³DR-10ANão0,600 m
DR-10A2-11B1,100 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,300 m0,000 m0,500 mPP-DE-H07-011Pedra ArrumadaSaída de Descida Rápida1,100 m0,000 deg4,813 m³DR-10ANão0,600 m
DR-10A1-121,100 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,500 m0,000 m0,500 mPP-DE-H07-011Pedra ArgamassadaSaída de Escada1,100 m0,000 deg6,226 m³DR-10ANão0,800 m
DR-10A2-121,100 m0,300 m0,800 m0,300 m0,200 m0,200 m0,600 m3,000 m0,500 m0,000 m0,500 mPP-DE-H07-011Pedra ArrumadaSaída de Escada1,100 m0,000 deg6,226 m³DR-10ANão0,800 m
