Dissipador de Entrada Enterrada de Bueiro

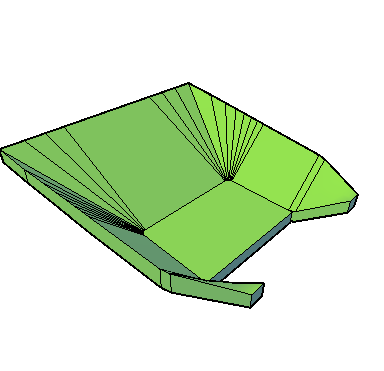

Dissipador de Entrada Enterrada de Bueiro modelo DR-16 do padrão DER-SP

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Dwg	Somente Leitura		Texto	Objeto	Dwg	Desenho de detalhes	Texto	Constante		Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
Catalogo	Leitura e Escrita	Custom	Texto	Objeto	Catálogo		Texto	Lista	Custom; DR-16	Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
AltAla	Leitura e Escrita	1,000 m	Número Real	Seção	Altura da Ala	Altura da ala que o dispositivo atende	Distância	Constante		Não
ComprBase	Leitura e Escrita	2,000 m	Número Real	Seção	Comprimento da Base	Comprimento do piso do dispositivo	Distância	Calculado		Não
SemiLargura	Leitura e Escrita	1,500 m	Número Real	Seção	Semi Largura	Largura divida por dois	Distância	Constante		Não
DeclivLateral	Leitura e Escrita	100,000 %	Número Real	Seção	DeclivLateral		Taxa	Constante		Não
AltFrontal	Leitura e Escrita	1,500 m	Número Real	Seção	Altura Frontal		Distância	Constante		Não
ComprFrontal	Leitura e Escrita	3,000 m	Número Real	Seção	Comprimento Frontal	Comprimento do plano inclinado frontal	Distância	Constante		Não
ComprAla	Leitura e Escrita	1,200 m	Número Real	Seção	Comprimento da Ala		Distância	Constante		Não
Parede	Leitura e Escrita	0,300 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	ComprBase	SemiLargura	AltAla	DeclivLateral	ComprAla	Parede	AltFrontal	ComprFrontal	Dwg	Angle	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
DR-16	2,000 m	1,500 m	1,000 m	100,000 %	1,200 m	0,300 m	1,500 m	3,000 m		0,000 deg	0,000 m³	DR-16	Não	0,300 m
