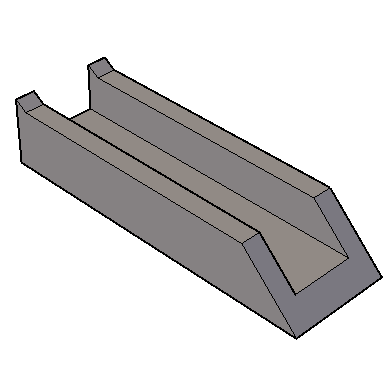

Saida de Descida em Valeta Grande

Saida de descida em valeta Grande (DER-SP)

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
ExtensaoMin	Leitura e Escrita	1,500 m	Número Real	Limites	Extensão Mínima		Distância	Calculado		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Declividade	Leitura e Escrita	1,000 %	Número Real	Seção	Declividade	Declividade longitudinal do piso	Taxa	Calculado		Não
Comprimento	Somente Leitura	0,000 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Constante		Não
Extensao	Leitura e Escrita	2,000 m	Número Real	Seção	Extensão	Comprimento para a saída	Distância	Calculado		Não
Chanfro	Somente Leitura	0,000 m	Número Real	Seção	Chanfro		Distância	Constante		Não
DescidaVert	Somente Leitura	0,000 m	Número Real	Seção	Descida Vertical	Altura da descida medido na vertical	Distância	Constante		Não
DecTalude	Leitura e Escrita	66,667 %	Número Real	Seção	Decliv do Talude	Declividade do talude	Taxa	Calculado		Não
AltDescida	Leitura e Escrita	0,300 m	Número Real	Seção	Altura Descida	Altura da Descida	Distância	Calculado		Não
Catalogo	Leitura e Escrita	DR-11A	Texto	Seção	Catalogo		Texto	Lista	Custom; DR-11A; DR-11B	Não
Dwg	Leitura e Escrita	PP-DE-H07-015	Texto	Seção	Dwg		Texto	Calculado		Não
Parede	Leitura e Escrita	0,150 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
Largura	Leitura e Escrita	0,500 m	Número Real	Seção	Largura	Largura interna	Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Declividade	DescidaVert	DecTalude	Extensao	Chanfro	AltDescida	Parede	Largura	Dwg	ExtensaoMin	Comprimento	Angle	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
DR-11A	1,000 %	0,361 m	66,667 %	2,000 m	0,092 m	0,300 m	0,150 m	0,500 m	PP-DE-H07-015	1,500 m	2,092 m	0,000 deg	0,837 m³	DR11	Não	0,450 m
DR-11B	1,000 %	0,361 m	66,667 %	2,000 m	0,092 m	0,300 m	0,150 m	0,800 m	PP-DE-H07-015	1,500 m	2,092 m	0,000 deg	1,151 m³	DR11	Não	0,450 m
