Entrada de Descida no Meiofio

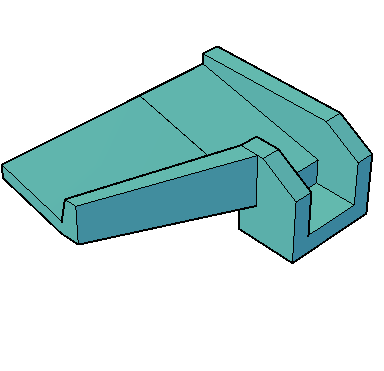

Entrada de descida d'água tipo rápida (DER-SP) no meio fio



Nome Leitura/Escrita Valor Padrão Tipo Categoria Nome Amigável Descrição Formato Provedor Valores Manter ao Substituir
RunOptionLeitura e EscritaTextoCálculosOpção de CálculoOpção de cálculo, use quando precisar definir propriedades redundatesTextoCalculadoNão
SolidVolumeSomente Leitura0,000 m³Número RealEscavaçãoVolume ExternoVolume externo do dispositivo para cálculo de escavaçãoVolumeConstanteNão
TrenchHeightSomente Leitura0,000 mNúmero RealEscavaçãoAltura da ValaAltura entre o eixo e o topo do berçoDistânciaConstanteNão
TipoLeitura e EscritaDireitaTextoGeometriaTipoIndica se a entrada é dupla ou simplesTextoLista CalculadaDuplo; Esquerda; DireitaNão
DeltaEsqLeitura e Escrita0,000 mNúmero RealGeometriaDelta EsquerdoDiferença de elevação entre o inicio e fim da transição esquerdaDistânciaConstanteNão
DecAcostLeitura e Escrita5,000 %Número RealGeometriaDecliv AcostamentoDeclividade transversal do acostamentoTaxaCalculadoNão
DeltaDirLeitura e Escrita0,000 mNúmero RealGeometriaDelta DireitoDiferença de elevação entre o inicio e fim da transição direitaDistânciaConstanteNão
DecTaludeLeitura e Escrita66,667 %Número RealGeometriaDecliv do TaludeDeclividade do taludeTaxaCalculadoNão
AngleLeitura e Escrita0,000 degNúmero RealGeometriaÂnguloÂnguloÂnguloConstanteSim
CodeSomente LeituraTextoIdentificaçãoCódigoCódigo do construtor dentro do catálogoTextoConstanteNão
LocationLeitura e Escrita0,000 m; 0,000 m; 0,000 mPontoLocaçãoLocaçãoPonto de InserçãoCoordenadaConstanteSim
TransicaoLeitura e Escrita1,250 mNúmero RealMeio FioTransiçãoComprimento da transição da sarjetaDistânciaCalculadoNão
TopMFLeitura e Escrita0,100 mNúmero RealMeio FioTopo MeiofioLargura do topo do meio fioDistânciaCalculadoNão
AltSarjetaLeitura e Escrita0,100 mNúmero RealMeio FioAltura SarjetaMenor espessura da sarjetaDistânciaCalculadoNão
AltMFLeitura e Escrita0,200 mNúmero RealMeio FioAltura MeiofioAltura do meiofioDistânciaCalculadoNão
LargMFLeitura e Escrita0,150 mNúmero RealMeio FioLargura MeiofioDistânciaCalculadoNão
SarjetaLeitura e Escrita0,600 mNúmero RealMeio FioSarjetaLargura da sarjetaDistânciaCalculadoNão
DeclSarjetaLeitura e Escrita25,000 %Número RealMeio FioDecliv SarjetaDeclvidade da sarjetaTaxaCalculadoNão
AfastamentoLeitura e Escrita0,550 mNúmero RealMeio FioAfastamentoDistância entre o pavimento e a guiaDistânciaCalculadoNão
ExistentLeitura e EscritaNãoVerdadeiro/FalsoObjetoExistenteIndica se o dispositivo é existente ou não
Se estiver marcado como existente, não é possível modificar a sua gemetria		FormatterBooleanConstanteNão
CatalogoLeitura e EscritaDR-11A-150DTextoObjetoCatálogoCodificação no catálogo do DER-SP
Exemplo: DR-11A-E
DR-11 - entrada de descita tipo rápido
A - Tipo (A=simples B=Dupla)
E - Lado (E=esquerdo, D=Direito)		TextoLista CalculadaCustom; DR-11A-150D; DR-11A-200D; DR-11A-300D; DR-11A-150E; DR-11A-200E; DR-11A-300E; DR-11B-150; DR-11B-200; DR-11B-300Não
DwgSomente LeituraTextoObjetoDwgDesenho de detalhesTextoConstanteNão
IgnoreSurfAdjSomente LeituraNãoVerdadeiro/FalsoReferênciaIgnorar AjusteIgnorar ajuste de elevação pela superfícieFormatterBooleanConstanteNão
QuedaLeitura e Escrita0,200 mNúmero RealSeçãoQuedaQueda entreo fundo da sarjeta e o início da canaletaDistânciaCalculadoNão
AltBocaSomente Leitura0,000 mNúmero RealSeçãoAltura da BocaAltura da DescidaDistânciaConstanteNão
LarguraLeitura e Escrita0,500 mNúmero RealSeçãoLarguraLargura internaDistânciaCalculadoNão
PassoIniSomente Leitura0,000 mNúmero RealSeçãoPasso InicialComprimento do degrau inicialDistânciaConstanteNão
ParedeLeitura e Escrita0,150 mNúmero RealSeçãoParedeEspessura das paredesDistânciaCalculadoNão
AltValetaLeitura e Escrita0,300 mNúmero RealSeçãoAltura da ValetaAltura da descida tipo rápidoDistânciaCalculadoNão
DeclividadeLeitura e Escrita5,000 %Número RealSeçãoDeclividadeDeclividade da canaletaTaxaCalculadoNão
ComprimentoLeitura e Escrita1,500 mNúmero RealSeçãoComprimentoComprimento interno no eixo XDistânciaLista Calculada1,500 m; 2,000 m; 3,000 mNão

Abaixo a tabela de valores das propriedades para cada código do catálogo




CatalogoLarguraAltBocaQuedaDeclividadeDecTaludeLargMFAltMFDeclSarjetaAltSarjetaSarjetaDecAcostAfastamentoPassoIniParedeTransicaoTopMFDeltaDirTipoDeltaEsqDwgAltValetaComprimentoAngleSolidVolumeCodeIgnoreSurfAdjTrenchHeight
DR-11A-150D0,500 m0,355 m0,200 m5,000 %66,667 %0,150 m0,200 m25,000 %0,100 m0,600 m5,000 %0,550 m0,500 m0,150 m1,250 m0,100 m0,000 mDireita0,000 mPP-DE-H07-0150,300 m1,500 m0,000 deg0,256 m³DR11Não0,511 m
DR-11A-200D0,500 m0,355 m0,200 m5,000 %66,667 %0,150 m0,200 m25,000 %0,100 m0,600 m5,000 %0,550 m1,000 m0,150 m1,250 m0,100 m0,000 mDireita0,000 mPP-DE-H07-0150,300 m2,000 m0,000 deg0,535 m³DR11Não0,511 m
DR-11A-300D0,500 m0,355 m0,200 m5,000 %66,667 %0,150 m0,200 m25,000 %0,100 m0,600 m5,000 %0,550 m2,000 m0,150 m1,250 m0,100 m0,000 mDireita0,000 mPP-DE-H07-0150,300 m3,000 m0,000 deg1,093 m³DR11Não0,511 m
DR-11A-150E0,500 m0,355 m0,200 m5,000 %66,667 %0,150 m0,200 m25,000 %0,100 m0,600 m5,000 %0,550 m0,500 m0,150 m1,250 m0,100 m0,000 mEsquerda0,000 mPP-DE-H07-0150,300 m1,500 m0,000 deg0,256 m³DR11Não0,511 m
DR-11A-200E0,500 m0,355 m0,200 m5,000 %66,667 %0,150 m0,200 m25,000 %0,100 m0,600 m5,000 %0,550 m1,000 m0,150 m1,250 m0,100 m0,000 mEsquerda0,000 mPP-DE-H07-0150,300 m2,000 m0,000 deg0,535 m³DR11Não0,511 m
DR-11A-300E0,500 m0,355 m0,200 m5,000 %66,667 %0,150 m0,200 m25,000 %0,100 m0,600 m5,000 %0,550 m2,000 m0,150 m1,250 m0,100 m0,000 mEsquerda0,000 mPP-DE-H07-0150,300 m3,000 m0,000 deg1,093 m³DR11Não0,511 m
DR-11B-1500,800 m0,355 m0,200 m5,000 %66,667 %0,150 m0,200 m25,000 %0,100 m0,600 m5,000 %0,550 m0,500 m0,150 m0,550 m0,100 m0,000 mDuplo0,000 mPP-DE-H07-0150,300 m1,500 m0,000 deg0,352 m³DR11Não0,511 m
DR-11B-2000,800 m0,355 m0,200 m5,000 %66,667 %0,150 m0,200 m25,000 %0,100 m0,600 m5,000 %0,550 m1,000 m0,150 m0,550 m0,100 m0,000 mDuplo0,000 mPP-DE-H07-0150,300 m2,000 m0,000 deg0,736 m³DR11Não0,511 m
DR-11B-3000,800 m0,355 m0,200 m5,000 %66,667 %0,150 m0,200 m25,000 %0,100 m0,600 m5,000 %0,550 m2,000 m0,150 m0,550 m0,100 m0,000 mDuplo0,000 mPP-DE-H07-0150,300 m3,000 m0,000 deg1,503 m³DR11Não0,511 m
