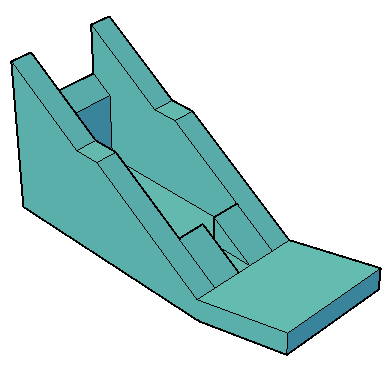

Saída de Descida em Sarjeta

Saída de descida d'água em sarjeta (DER-SP)

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Constante		Sim
Dwg	Somente Leitura		Texto	Objeto	Dwg		Texto	Constante		Não
Catalogo	Leitura e Escrita	DR-11A	Texto	Objeto	Catalogo		Texto	Lista	Custom; DR-11A; DR-11B	Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
Comprimento	Somente Leitura	0,000 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Constante		Não
Altura	Somente Leitura	0,000 m	Número Real	Seção	Altura		Distância	Constante		Não
Parede	Leitura e Escrita	0,150 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Calculado		Não
DecTalude	Leitura e Escrita	66,667 %	Número Real	Seção	Decliv do Talude	Declividade do talude	Taxa	Calculado		Não
Queda	Leitura e Escrita	0,480 m	Número Real	Seção	Queda	Queda entreo fundo da sarjeta e o início da canaleta	Distância	Calculado		Não
Largura	Leitura e Escrita	0,500 m	Número Real	Seção	Largura	Largura interna	Distância	Calculado		Não
Chanfro	Leitura e Escrita	0,570 m	Número Real	Seção	Chanfro		Distância	Calculado		Não
Dente	Leitura e Escrita	0,180 m	Número Real	Seção	Dente		Distância	Calculado		Não
AltDescida	Leitura e Escrita	0,300 m	Número Real	Seção	Altura Descida	Altura da Descida	Distância	Calculado		Não
AltValeta	Leitura e Escrita	0,175 m	Número Real	Seção	Altura da Valeta	Altura da valeta	Distância	Calculado		Não
LargValeta	Leitura e Escrita	0,700 m	Número Real	Seção	Largura Valeta	Largura da valeta	Distância	Constante		Não
Vertedouro	Leitura e Escrita	0,200 m	Número Real	Seção	Vertedouro	Altura do vertedouro	Distância	Calculado		Não
LargVert	Leitura e Escrita	0,100 m	Número Real	Seção	Largura Vertedouro	Largura do vertedouro	Distância	Calculado		Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	Comprimento	Largura	Chanfro	Queda	Parede	DecTalude	Dente	Vertedouro	LargVert	LargValeta	AltDescida	AltValeta	Dwg	Altura	Angle	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
DR-11A	2,291 m	0,500 m	0,570 m	0,480 m	0,150 m	66,667 %	0,180 m	0,200 m	0,100 m	0,700 m	0,300 m	0,175 m	PP-DE-H07-015	0,941 m	0,000 deg	0,889 m³	DR11	Não	0,150 m
DR-11B	2,291 m	0,800 m	0,570 m	0,480 m	0,150 m	66,667 %	0,180 m	0,200 m	0,100 m	0,700 m	0,300 m	0,175 m	PP-DE-H07-015	0,941 m	0,000 deg	1,222 m³	DR11	Não	0,150 m
