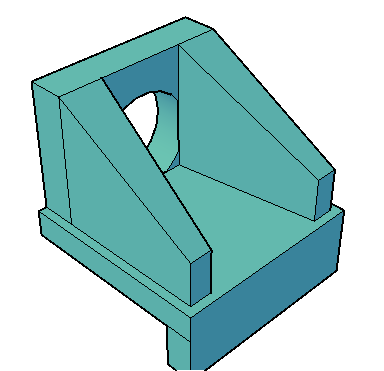

Boca de Bueiro de Concreto Ciclópico

Boca de bueiro, concreto ciclópico

Nome	Leitura/Escrita	Valor Padrão	Tipo	Categoria	Nome Amigável	Descrição	Formato	Provedor	Valores	Manter ao Substituir
ElevationMax	Somente Leitura	0,000 m	Número Real	Cálculos	Elevação Máxima	Elevação até onde a geratriz superior do tubo pode chegar	Distância	Constante		Não
RunOption	Leitura e Escrita		Texto	Cálculos	Opção de Cálculo	Opção de cálculo, use quando precisar definir propriedades redundates	Texto	Calculado		Não
SolidVolume	Somente Leitura	0,000 m³	Número Real	Escavação	Volume Externo	Volume externo do dispositivo para cálculo de escavação	Volume	Constante		Não
TrenchHeight	Somente Leitura	0,000 m	Número Real	Escavação	Altura da Vala	Altura entre o eixo e o topo do berço	Distância	Constante		Não
SumpElevation	Somente Leitura	0,000 m	Número Real	Geometria	Cota de Fundo	Elevação no topo do piso	Distância	Constante		Não
Angle	Leitura e Escrita	0,000 deg	Número Real	Geometria	Ângulo	Ângulo	Ângulo	Constante		Sim
Code	Somente Leitura		Texto	Identificação	Código	Código do construtor dentro do catálogo	Texto	Constante		Não
Location	Leitura e Escrita	0,000 m; 0,000 m; 0,000 m	Ponto	Locação	Locação	Ponto de Inserção	Coordenada	Calculado		Sim
Dwg	Leitura e Escrita	PP-DE-H07-046	Texto	Objeto	Dwg	Desenho de detalhes	Texto	Calculado		Não
Catalogo	Leitura e Escrita	BB2S-100	Texto	Objeto	Catálogo	Codificação no catálogo do DER-SP	Texto	Lista	Custom; BB1S-60; BB1S-80; BB1S-100; BB1S-120; BB1S-150; BB1D-100; BB1D-120; BB1D-150; BB1T-100; BB1T-120; BB1T-150; BB2S-60; BB2S-80; BB2S-100; BB2S-120; BB2S-150; BB2D-100; BB2D-120; BB2D-150; BB2T-100; BB2T-120; BB2T-150	Não
Existent	Leitura e Escrita	Não	Verdadeiro/Falso	Objeto	Existente	Indica se o dispositivo é existente ou não Se estiver marcado como existente, não é possível modificar a sua gemetria	FormatterBoolean	Constante		Não
IgnoreSurfAdj	Somente Leitura	Não	Verdadeiro/Falso	Referência	Ignorar Ajuste	Ignorar ajuste de elevação pela superfície	FormatterBoolean	Constante		Não
AltPiso	Leitura e Escrita	0,300 m	Número Real	Seção	Altura Piso	Espessura do piso	Distância	Calculado		Não
ParedeTubo	Leitura e Escrita	0,080 m	Número Real	Seção	Parede Tubo	Espessura da parede do tubo	Distância	Calculado		Não
Parede	Leitura e Escrita	0,400 m	Número Real	Seção	Parede	Espessura das paredes	Distância	Lista Calculada	0,200 m; 0,300 m; 0,400 m; 0,500 m; 0,600 m; 0,700 m; 0,800 m	Não
F	Leitura e Escrita	0,250 m	Número Real	Seção	F		Distância	Intervalo Calculado	0,200 m; 0,800 m	Não
D	Leitura e Escrita	0,500 m	Número Real	Seção	D		Distância	Intervalo Calculado	0,200 m; 0,800 m	Não
Tipo	Leitura e Escrita	Simples	Texto	Seção	Tubos em Linha	Número de seções paralelas	Texto	Lista Calculada	Simples; Duplo; Triplo	Não
AncoraFim	Leitura e Escrita	0,800 m	Número Real	Seção	Altura da Âncora	Altura da âncora frontal	Distância	Lista Calculada	0,500 m; 0,600 m; 0,700 m; 0,800 m; 0,900 m; 1,000 m; 1,100 m	Não
AngD	Leitura e Escrita	8,464 deg	Número Real	Seção	Abertura Direita	Ângulo da abertura da parede lateral direita	Ângulo	Intervalo Calculado	-30,000 deg; 30,000 deg	Não
AngE	Leitura e Escrita	8,464 deg	Número Real	Seção	Abertura Esquerda	Ângulo da abertura da parede lateral esquerda	Ângulo	Intervalo Calculado	-30,000 deg; 30,000 deg	Não
Ancora	Leitura e Escrita	0,300 m	Número Real	Seção	Âncora	Espessura da viga de ancoragem frontal	Distância	Lista Calculada	0,200 m; 0,250 m; 0,300 m; 0,350 m; 0,400 m	Não
Altura	Somente Leitura	0,000 m	Número Real	Seção	Altura	Distância vertical entre o topo e o fundo	Distância	Constante		Não
AlturaFim	Leitura e Escrita	0,500 m	Número Real	Seção	Altura Final	Altura das paredes da ala na parte frontal	Distância	Lista Calculada	0,200 m; 0,250 m; 0,300 m; 0,350 m; 0,400 m; 0,450 m; 0,500 m	Não
AlturaTubo	Leitura e Escrita	1,000 m	Número Real	Seção	Diâmetro	Altura da seção interna do tubo	Distância	Lista Calculada	0,500 m; 0,600 m; 0,800 m; 1,000 m; 1,200 m; 1,500 m	Não
Folga	Leitura e Escrita	0,000 m	Número Real	Seção	Folga	Folga lateral entre a parede do tubo e as paredes laterais da ala	Distância	Intervalo Calculado	0,000 m; 0,300 m	Não
FolgaSup	Leitura e Escrita	0,450 m	Número Real	Seção	Folga Superior	Distância entre a geratriz interna da célula e o topo da ala	Distância	Intervalo Calculado	0,300 m; 1,000 m	Não
LargInt	Somente Leitura	0,000 m	Número Real	Seção	Largura Interna	Largura interna, leva em conta a esconsidade e número de tubos	Distância	Constante		Não
Espacamento	Leitura e Escrita	0,400 m	Número Real	Seção	Espaçamento	Espaçamento entre os tubos medido na geratriz interna	Distância	Calculado		Não
Apoio	Leitura e Escrita	0,100 m	Número Real	Seção	Apoio	Largura que o piso sobressai das paredes laterais	Distância	Lista Calculada	0,100 m	Não
Comprimento	Leitura e Escrita	1,780 m	Número Real	Seção	Comprimento	Comprimento interno no eixo X	Distância	Calculado		Não
Esconsidade	Leitura e Escrita	0,000 deg	Número Real	Seção	Esconsidade	Esconsidade da ala em relação ao eixo do tubo	Ângulo	Intervalo Calculado	-30,000 deg; 30,000 deg	Não

Abaixo a tabela de valores das propriedades para cada código do catálogo

Catalogo	AltPiso	Altura	AlturaFim	AlturaTubo	Ancora	AncoraFim	AngD	AngE	Apoio	Comprimento	Dwg	ElevationMax	Espacamento	FolgaSup	LargInt	Parede	ParedeTubo	SumpElevation	Tipo	D	F	SolidVolume	Code	IgnoreSurfAdj	TrenchHeight
BB1S-60	0,300 m	1,000 m	0,200 m	0,600 m	0,300 m	0,600 m	30,000 deg	30,000 deg	0,100 m	1,300 m	PP-DE-H07-043	-0,400 m	0,400 m	0,400 m	0,600 m	0,200 m	0,050 m	-1,000 m	Simples	0,300 m	0,200 m	1,801 m³	BB	Não	1,300 m
BB1S-80	0,300 m	1,200 m	0,250 m	0,800 m	0,300 m	0,700 m	30,000 deg	30,000 deg	0,100 m	1,550 m	PP-DE-H07-043	-0,400 m	0,400 m	0,400 m	0,800 m	0,300 m	0,070 m	-1,200 m	Simples	0,400 m	0,200 m	3,249 m³	BB	Não	1,500 m
BB1S-100	0,300 m	1,450 m	0,350 m	1,000 m	0,300 m	0,800 m	30,000 deg	30,000 deg	0,100 m	1,780 m	PP-DE-H07-043	-0,450 m	0,400 m	0,450 m	1,000 m	0,400 m	0,080 m	-1,450 m	Simples	0,500 m	0,300 m	5,551 m³	BB	Não	1,750 m
BB1S-120	0,300 m	1,780 m	0,450 m	1,200 m	0,300 m	0,900 m	30,000 deg	30,000 deg	0,100 m	2,000 m	PP-DE-H07-043	-0,580 m	0,400 m	0,580 m	1,200 m	0,500 m	0,110 m	-1,780 m	Simples	0,600 m	0,400 m	9,042 m³	BB	Não	2,080 m
BB1S-150	0,400 m	2,200 m	0,500 m	1,500 m	0,400 m	1,100 m	30,000 deg	30,000 deg	0,100 m	2,400 m	PP-DE-H07-043	-0,700 m	0,400 m	0,700 m	1,500 m	0,600 m	0,150 m	-2,200 m	Simples	0,700 m	0,500 m	16,293 m³	BB	Não	2,600 m
BB1D-100	0,300 m	1,450 m	0,350 m	1,000 m	0,300 m	0,800 m	30,000 deg	30,000 deg	0,100 m	1,780 m	PP-DE-H07-044	-0,450 m	0,400 m	0,450 m	2,400 m	0,400 m	0,080 m	-1,450 m	Duplo	0,500 m	0,300 m	8,425 m³	BB	Não	1,750 m
BB1D-120	0,300 m	1,780 m	0,450 m	1,200 m	0,300 m	0,900 m	30,000 deg	30,000 deg	0,100 m	2,000 m	PP-DE-H07-044	-0,580 m	0,400 m	0,580 m	2,800 m	0,500 m	0,110 m	-1,780 m	Duplo	0,600 m	0,400 m	13,617 m³	BB	Não	2,080 m
BB1D-150	0,400 m	2,200 m	0,500 m	1,500 m	0,400 m	1,100 m	30,000 deg	30,000 deg	0,100 m	2,400 m	PP-DE-H07-044	-0,700 m	0,400 m	0,700 m	3,400 m	0,600 m	0,150 m	-2,200 m	Duplo	0,700 m	0,500 m	24,443 m³	BB	Não	2,600 m
BB1T-100	0,300 m	1,450 m	0,350 m	1,000 m	0,300 m	0,800 m	30,000 deg	30,000 deg	0,100 m	1,780 m	PP-DE-H07-045	-0,450 m	0,400 m	0,450 m	3,800 m	0,400 m	0,080 m	-1,450 m	Triplo	0,500 m	0,300 m	11,297 m³	BB	Não	1,750 m
BB1T-120	0,300 m	1,780 m	0,450 m	1,200 m	0,300 m	0,900 m	30,000 deg	30,000 deg	0,100 m	2,000 m	PP-DE-H07-045	-0,580 m	0,400 m	0,580 m	4,400 m	0,500 m	0,110 m	-1,780 m	Triplo	0,600 m	0,400 m	18,189 m³	BB	Não	2,080 m
BB1T-150	0,400 m	2,200 m	0,500 m	1,500 m	0,400 m	1,100 m	30,000 deg	30,000 deg	0,100 m	2,400 m	PP-DE-H07-045	-0,700 m	0,400 m	0,700 m	5,300 m	0,600 m	0,150 m	-2,200 m	Triplo	0,700 m	0,500 m	32,586 m³	BB	Não	2,600 m
BB2S-60	0,300 m	1,000 m	0,450 m	0,600 m	0,300 m	0,600 m	4,764 deg	4,764 deg	0,100 m	1,300 m	PP-DE-H07-046	-0,400 m	0,400 m	0,400 m	0,600 m	0,200 m	0,050 m	-1,000 m	Simples	0,300 m	0,200 m	1,364 m³	BB	Não	1,300 m
BB2S-80	0,300 m	1,200 m	0,500 m	0,800 m	0,300 m	0,700 m	7,853 deg	7,853 deg	0,100 m	1,550 m	PP-DE-H07-046	-0,400 m	0,400 m	0,400 m	0,800 m	0,300 m	0,070 m	-1,200 m	Simples	0,400 m	0,200 m	2,605 m³	BB	Não	1,500 m
BB2S-100	0,300 m	1,450 m	0,500 m	1,000 m	0,300 m	0,800 m	8,464 deg	8,464 deg	0,100 m	1,780 m	PP-DE-H07-046	-0,450 m	0,400 m	0,450 m	1,000 m	0,400 m	0,080 m	-1,450 m	Simples	0,500 m	0,250 m	4,509 m³	BB	Não	1,750 m
BB2S-120	0,300 m	1,780 m	0,500 m	1,200 m	0,300 m	0,900 m	7,496 deg	7,496 deg	0,100 m	2,000 m	PP-DE-H07-046	-0,580 m	0,400 m	0,580 m	1,200 m	0,500 m	0,110 m	-1,780 m	Simples	0,600 m	0,350 m	7,423 m³	BB	Não	2,080 m
BB2S-150	0,400 m	2,200 m	0,500 m	1,500 m	0,400 m	1,100 m	6,203 deg	6,203 deg	0,100 m	2,400 m	PP-DE-H07-046	-0,700 m	0,400 m	0,700 m	1,500 m	0,600 m	0,150 m	-2,200 m	Simples	0,700 m	0,450 m	13,277 m³	BB	Não	2,600 m
BB2D-100	0,300 m	1,450 m	0,500 m	1,000 m	0,300 m	0,800 m	8,464 deg	8,464 deg	0,100 m	1,780 m	PP-DE-H07-047	-0,450 m	0,400 m	0,450 m	2,400 m	0,400 m	0,080 m	-1,450 m	Duplo	0,500 m	0,250 m	7,379 m³	BB	Não	1,750 m
BB2D-120	0,300 m	1,780 m	0,500 m	1,200 m	0,300 m	0,900 m	7,496 deg	7,496 deg	0,100 m	2,000 m	PP-DE-H07-047	-0,580 m	0,400 m	0,580 m	2,800 m	0,500 m	0,110 m	-1,780 m	Duplo	0,600 m	0,350 m	11,992 m³	BB	Não	2,080 m
BB2D-150	0,400 m	2,200 m	0,500 m	1,500 m	0,400 m	1,100 m	6,203 deg	6,203 deg	0,100 m	2,400 m	PP-DE-H07-047	-0,700 m	0,400 m	0,700 m	3,400 m	0,600 m	0,150 m	-2,200 m	Duplo	0,700 m	0,450 m	21,414 m³	BB	Não	2,600 m
BB2T-100	0,300 m	1,450 m	0,500 m	1,000 m	0,300 m	0,800 m	8,464 deg	8,464 deg	0,100 m	1,780 m	PP-DE-H07-048	-0,450 m	0,400 m	0,450 m	3,800 m	0,400 m	0,080 m	-1,450 m	Triplo	0,500 m	0,250 m	10,249 m³	BB	Não	1,750 m
BB2T-120	0,300 m	1,780 m	0,500 m	1,200 m	0,300 m	0,900 m	7,496 deg	7,496 deg	0,100 m	2,000 m	PP-DE-H07-048	-0,580 m	0,400 m	0,580 m	4,400 m	0,500 m	0,110 m	-1,780 m	Triplo	0,600 m	0,350 m	16,560 m³	BB	Não	2,080 m
BB2T-150	0,400 m	2,200 m	0,500 m	1,500 m	0,400 m	1,100 m	6,203 deg	6,203 deg	0,100 m	2,400 m	PP-DE-H07-048	-0,700 m	0,400 m	0,700 m	5,300 m	0,600 m	0,150 m	-2,200 m	Triplo	0,700 m	0,450 m	29,551 m³	BB	Não	2,600 m
