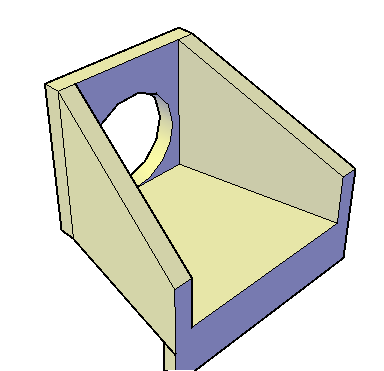

Boca de Bueiro Metálico

Boca de bueiro metálico no padrão DER-SP



Nome Leitura/Escrita Valor Padrão Tipo Categoria Nome Amigável Descrição Formato Provedor Valores Manter ao Substituir
RunOptionLeitura e EscritaTextoCálculosOpção de CálculoOpção de cálculo, use quando precisar definir propriedades redundatesTextoCalculadoNão
SolidVolumeSomente Leitura0,000 m³Número RealEscavaçãoVolume ExternoVolume externo do dispositivo para cálculo de escavaçãoVolumeConstanteNão
TrenchHeightSomente Leitura0,000 mNúmero RealEscavaçãoAltura da ValaAltura entre o eixo e o topo do berçoDistânciaConstanteNão
AngleLeitura e Escrita0,000 degNúmero RealGeometriaÂnguloÂnguloÂnguloConstanteSim
SumpElevationSomente Leitura0,000 mNúmero RealGeometriaCota de FundoElevação no topo do pisoDistânciaConstanteNão
CodeSomente LeituraTextoIdentificaçãoCódigoCódigo do construtor dentro do catálogoTextoConstanteNão
LocationLeitura e Escrita0,000 m; 0,000 m; 0,000 mPontoLocaçãoLocaçãoPonto de InserçãoCoordenadaCalculadoSim
DwgSomente LeituraTextoObjetoDwgDesenho de detalhamentoTextoConstanteNão
ExistentLeitura e EscritaNãoVerdadeiro/FalsoObjetoExistenteIndica se o dispositivo é existente ou não
Se estiver marcado como existente, não é possível modificar a sua gemetria		FormatterBooleanConstanteNão
IgnoreSurfAdjSomente LeituraNãoVerdadeiro/FalsoReferênciaIgnorar AjusteIgnorar ajuste de elevação pela superfícieFormatterBooleanConstanteNão
AncoraFimLeitura e Escrita0,600 mNúmero RealSeçãoAncora FinalAltura da âncora frontalDistânciaCalculadoNão
AlturaFimLeitura e Escrita0,600 mNúmero RealSeçãoAltura FinalAltura das paredes no lado da frenteDistânciaCalculadoNão
PisoLeitura e Escrita0,200 mNúmero RealSeçãoPisoEspessura da laje do pisoDistânciaCalculadoNão
FolgaLeitura e Escrita0,100 mNúmero RealSeçãoFolgaFolga entre a parede interna do tubo e a parede da alaDistânciaCalculadoNão
DiametroLeitura e Escrita1,200 mNúmero RealSeçãoDiâmetroDiâmetro do tuboDistânciaLista Calculada1,200 m; 1,600 m; 1,800 m; 2,000 m; 2,200 m; 2,400 m; 2,600 m; 2,800 m; 3,000 m; 3,800 mNão
FolgaSupLeitura e Escrita0,400 mNúmero RealSeçãoFolga SuperiorFolga entre a geratriz do tubo e a cota de topo da bocaDistânciaCalculadoNão
ComprimentoLeitura e Escrita2,000 mNúmero RealSeçãoComprimentoComprimento interno da alaDistânciaCalculadoNão
AlturaSomente Leitura0,000 mNúmero RealSeçãoAlturaAltura entre a cota de topo e a cota de fundoDistânciaConstanteNão
CatalogoLeitura e EscritaBE1-120TextoSeçãoCatálogoCodificação no catálogo do DER-SPTextoListaCustom; BE1-120; BE1-160; BE1-180; BE1-200; BE1-220; BE1-240; BE1-260; BE1-280; BE1-300; BE1-380Não
ParedeLeitura e Escrita0,200 mNúmero RealSeçãoParedeEspessura das paredes da alaDistânciaCalculadoNão
AncoraLeitura e Escrita0,200 mNúmero RealSeçãoÂncoraEspessura da âncora frontalDistânciaCalculadoNão
LargBocaLeitura e Escrita2,200 mNúmero RealSeçãoLargura FrontalLagura da boca de saídaDistânciaCalculadoNão

Abaixo a tabela de valores das propriedades para cada código do catálogo




CatalogoDiametroFolgaPisoAncoraFimAlturaFimFolgaSupParedeAncoraAlturaDwgComprimentoLargBocaSumpElevationAngleSolidVolumeCodeIgnoreSurfAdjTrenchHeight
BE1-1201,200 m0,100 m0,200 m0,600 m0,600 m0,400 m0,200 m0,200 m1,600 mPP-DE-H07-0692,000 m2,200 m-1,600 m0,000 deg5,160 m³BENão1,800 m
BE1-1601,600 m0,100 m0,200 m0,600 m0,800 m0,400 m0,200 m0,200 m2,000 mPP-DE-H07-0692,500 m2,800 m-2,000 m0,000 deg9,239 m³BENão2,200 m
BE1-1801,800 m0,100 m0,200 m0,600 m0,900 m0,400 m0,200 m0,200 m2,200 mPP-DE-H07-0692,750 m3,100 m-2,200 m0,000 deg11,896 m³BENão2,400 m
BE1-2002,000 m0,100 m0,200 m0,600 m1,000 m0,400 m0,200 m0,200 m2,400 mPP-DE-H07-0693,000 m3,400 m-2,400 m0,000 deg15,012 m³BENão2,600 m
BE1-2202,200 m0,100 m0,200 m0,600 m1,100 m0,400 m0,200 m0,200 m2,600 mPP-DE-H07-0693,250 m3,700 m-2,600 m0,000 deg18,622 m³BENão2,800 m
BE1-2402,400 m0,100 m0,200 m0,600 m1,200 m0,400 m0,200 m0,200 m2,800 mPP-DE-H07-0693,500 m4,000 m-2,800 m0,000 deg22,762 m³BENão3,000 m
BE1-2602,600 m0,100 m0,200 m0,600 m1,300 m0,400 m0,200 m0,200 m3,000 mPP-DE-H07-0693,750 m4,300 m-3,000 m0,000 deg27,466 m³BENão3,200 m
BE1-2802,800 m0,100 m0,200 m0,600 m1,400 m0,400 m0,200 m0,200 m3,200 mPP-DE-H07-0694,000 m4,600 m-3,200 m0,000 deg32,771 m³BENão3,400 m
BE1-3003,000 m0,100 m0,200 m0,600 m1,500 m0,400 m0,200 m0,200 m3,400 mPP-DE-H07-0694,250 m4,900 m-3,400 m0,000 deg38,711 m³BENão3,600 m
BE1-3803,800 m0,100 m0,200 m0,600 m1,900 m0,400 m0,200 m0,200 m4,200 mPP-DE-H07-0695,250 m6,100 m-4,200 m0,000 deg69,518 m³BENão4,400 m
