SWMM - Regras de Controle - Cláusulas de Condição

Uma cláusula de condição de uma regra de controle tem os seguintes formatos:

object id attribute relation value

Ou:

object id attribute relation object id attribute

Onde:

object - uma categoria de objeto
id - o rótulo de ID do objeto
attribute - um atributo ou propriedade do objeto
relation - um operador relacional (=, <>, <, <=, >, >=)
value - um valor de atributo

Alguns exemplos de cláusulas de condição são:

GAGE  G1   6-HR_DEPTH > 0.5
NODE  N23  DEPTH  >  10
NODE  N23  DEPTH  >  NODE 25 DEPTH
PUMP  P45  STATUS =  OFF
LINK  P45  TIMEOPEN >= 6:30
SIMULATION CLOCKTIME = 22:45:00

Os objetos e atributos que podem aparecer em uma cláusula de condição são os seguintes:

Objeto	Atributos	Valor	Descrição
GAGE	INTENSITY	valor numérico	intensidade da chuva para um pluviômetro específico no período de simulação atual
GAGE	n-HR_DEPTH	valor numérico	é a profundidade total de precipitação de um medidor nas últimas n horas, onde n é um número entre 1 e 48
NODE	DEPTH	valor numérico
	MAXDEPTH	valor numérico
	HEAD	valor numérico
	VOLUME	valor numérico
	INFLOW	valor numérico
LINK ou CONDUIT	FLOW	valor numérico
	FULLFLOW	valor numérico
	DEPTH	valor numérico
	MAXDEPTH	valor numérico
	VELOCITY	valor numérico
	LENGTH	valor numérico
	SLOPE	valor fracionário
	STATUS	OPEN ou CLOSED
	TIMEOPEN	horas decimais ou hr:min	duração que um link esteve no estado ABERTO ou LIGADO ou teve seu SETTING maior que zero
	TIMECLOSED	horas decimais ou hr:min	tempo que permaneceu no estado CLOSED ou OFF ou teve seu SETTING igual a zero
PUMP	STATUS	ON ou OFF
	SETTING	multiplicador da curva da bomba
	FLOW	valor numérico
ORIFICE	SETTING	fração aberta
WEIR	SETTING	fração aberta
OUTLET	SETTING	multiplicador da curva de descarga
SIMULATION	TIME	tempo transcorrido em horas decimais ou hr:min:sec
	DATE	mês/dia/ano
	MONTH	mês do ano (1 - 12)
	DAY	dia da semana (domingo = 1)
	DAYOFYEAR	dia do ano (mês/dia)
	CLOCKTIME	hora do dia em hr:min:sec	"TIME", "DATE", "MONTH", "DAY", "DAYOFYEAR", "CLOCKTIME"

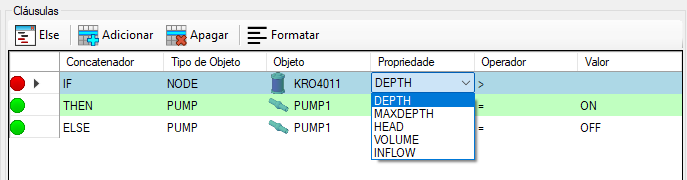

No SOLIDOS (comando SWMMCONTROLS), você deve escolher o tipo de objeto apropriado para poder selecionar o atributo desejado:

Veja também: Regras Controles do SWMM
