Erros e Soluções - Dispositivos Longitudinais deformando em planta e/ou perfil

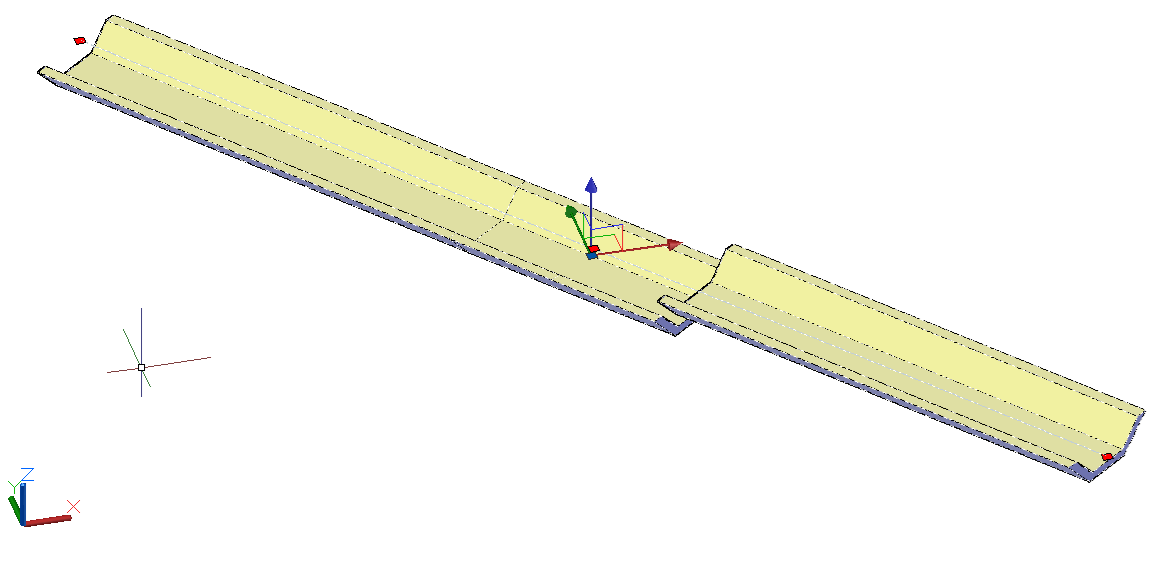

Alguns dispositivos longitudinais apresentam deformações após o lançamento, por exemplo:

Esse problema pode ter 2 causas:

1. Falha de hardware (placa de vídeo não certificada, por exemplo)
2. Falhas no modelador do dispositivo

Caso de falhas de hardware

O fato da grande maioria dos projetos serem "georreferenciados" igualando as coordenadas do AutoCAD ao UTM, fazem com que o programa perca precisão ao representar números reais, uma vez que a parte inteira do número usa muitos bytes deixando poucos para a parte fracionária (E=651647.547, N=7845327.697, por exemplo). Essa perda de precisão, causa falhas no hardware, que mostra situações como esta:

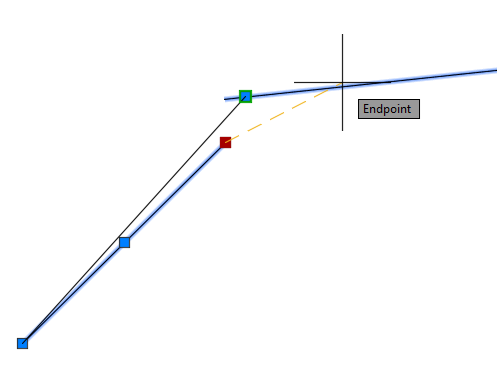

Nesta imagem, a linha mais a direita é um ARCO. Observe que visualmente, o ENDPOINT não coincide com o final da linha.

Este problema está relacionado com a aceleração de hardware e uso de números grandes. Quando desligada a aceleração, o problema não aparece. Para testar esse bug:

1. Criar um arco com:
   • Raio = 31.3254
   • Centro = 304514.7613,7437251.5027
   • Ângulo inicial = 61 graus
   • Ângulo final = 96 graus
2. Crie uma linha nas coordenadas:
   • Início =304511.4426,7437282.6511
   • Final =304511.4426,7437282.6511
3. Aproxime o zoom no final da linha
4. Tente mover o final da linha para o final do arco, usando o OSNAP ENDPOINT

Para corrigir esse problema, atualize os drivers da sua placa de vídeo, certifique-se que é uma placa homologada pela Autodesk, ou desligue a aceleração de hardware usando o comando 3DCONFIG (GRAPHICSCONFIG) e faça um REGENALL

Caso de erros no modelador

Os dispositivos longitudinais normalmente são criados usando a ferramenta Varredura. Esta ferramenta tem propriedades que influenciam diretamente como o dispositivo será modelado. Uma delas diz respeito a "verticalidade" da seção a ser modelada.

No Civil 3D, os Corredores são modelados usando Assemblies que sempre são verticais. Por isso, quando visto de cima, não vemos as "shapes" da seção gabaritada, apenas os links:

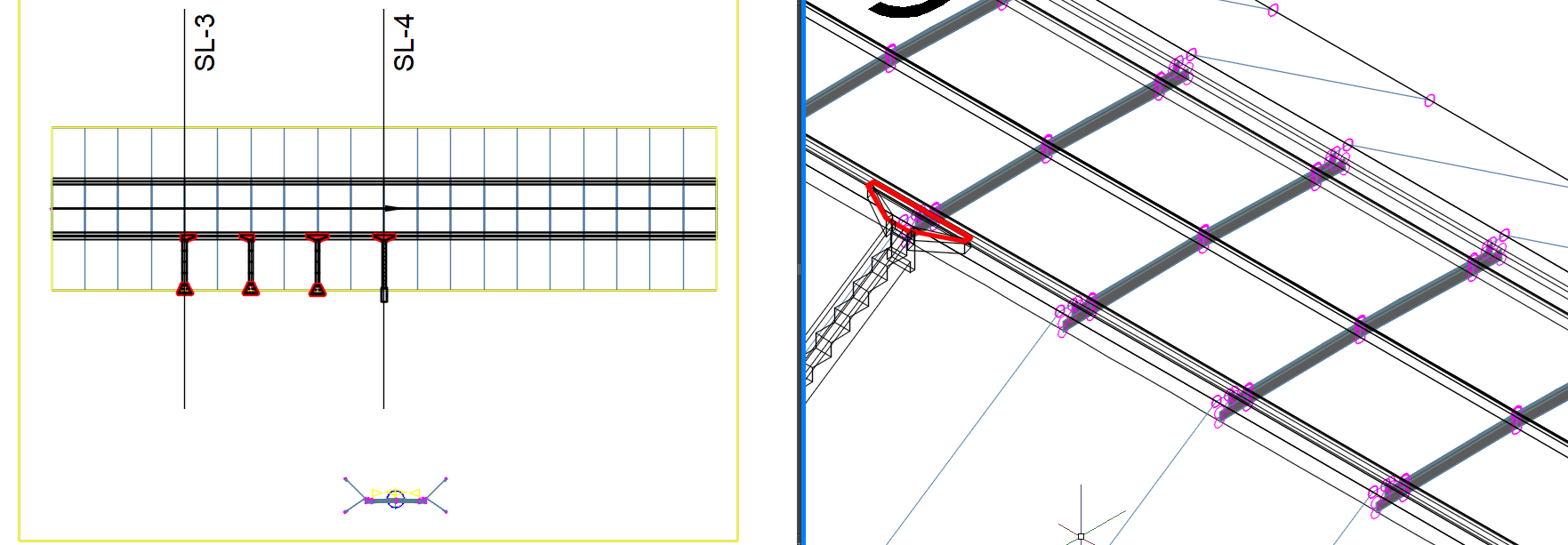

Observe a janela esquerda. Nela vemos o corredor de cima e portanto não vejas as hachuras da seção gabaritada, que são visíveis no quadro da direita, pois está em 3D.

No SOLIDOS, a ferramenta Varredura, pode modelar como se fosse um corredor ou variando a seção para melhor representar o elemento:

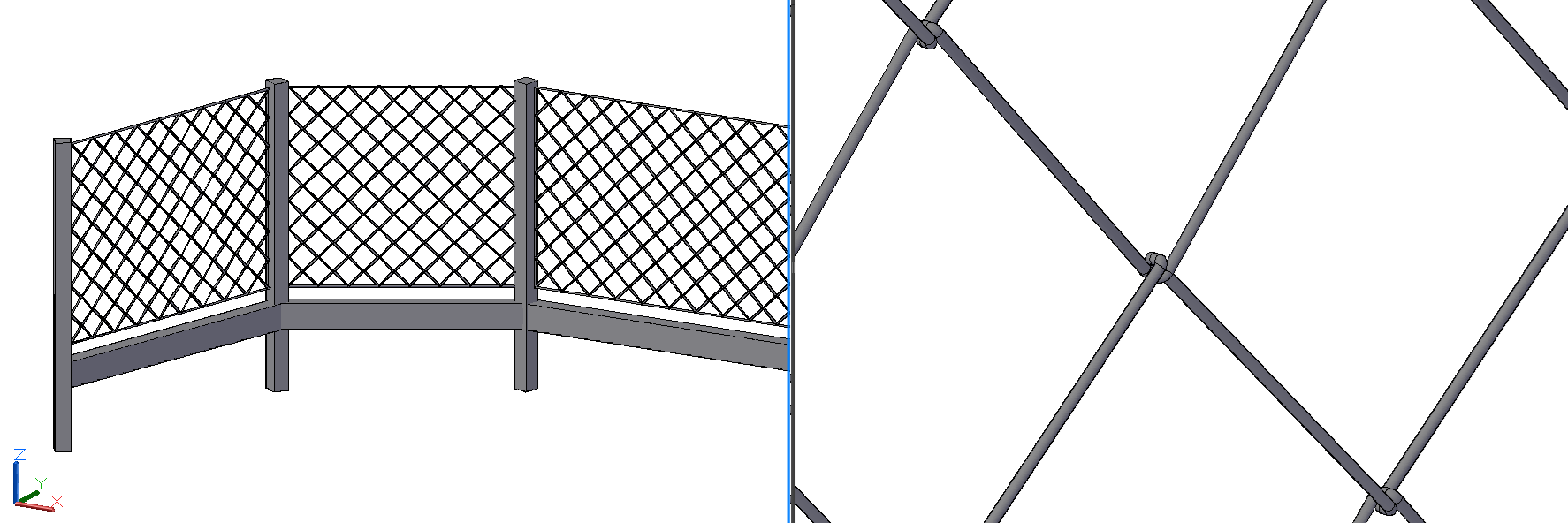

Observe o "fio" da cerca de alambrado (disponível no catálogo). Para modelar esse fio, a seção precisa ser modelada no eixo, mudando sempre de direção.

Agora, no contexto de um dispositivo longitudinal, modelar a seção não vertical é uma má ideia, pois a seção não começa/termina na vertical se a declividade desse dispositivo não for zero.

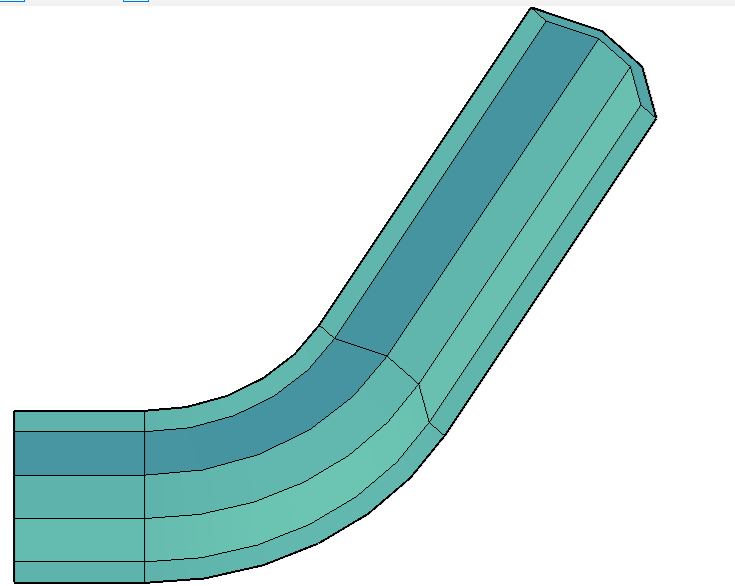

Se você está usando uma versão antiga do plugin, talvez tenha esse problema de seção não vertical. Por exemplo, a canaleta trapezoidal:

Observe a seção deformada no topo. Para coordenadas próximas à origem, funciona normalmente. Mas em projetos "georreferenciados" pode ocorrer erros.

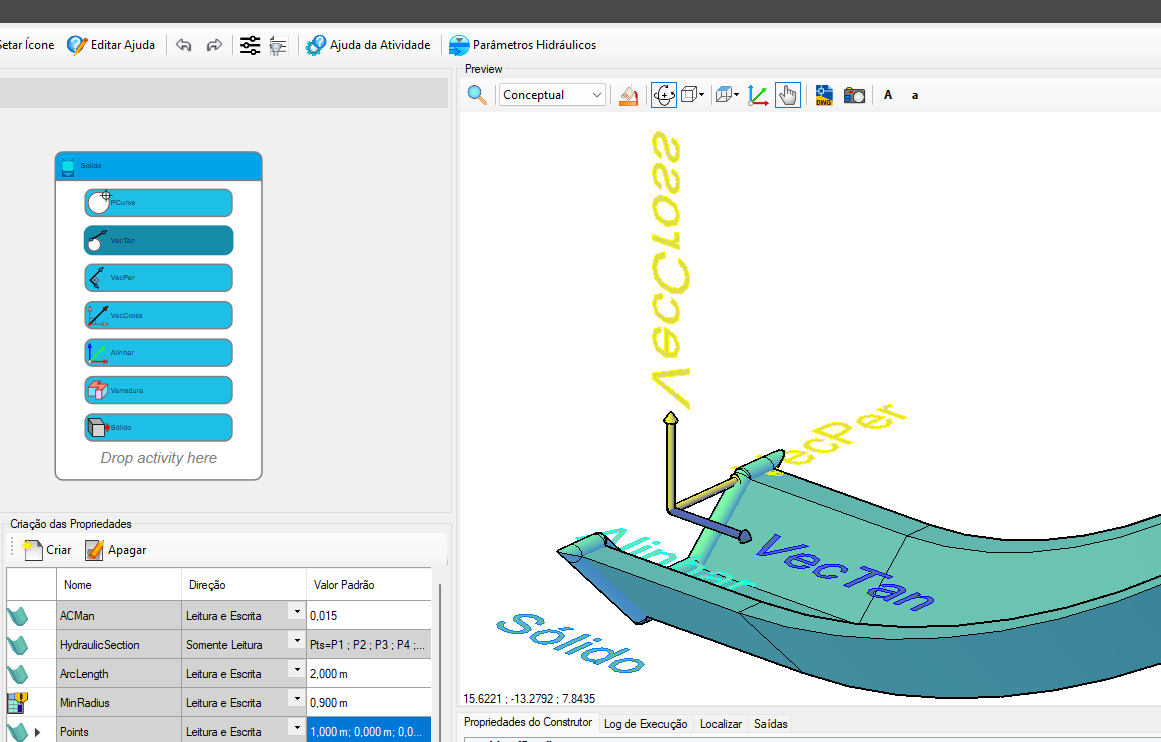

O modelador desta seção não é vertical. Abra este modelador, vá até Start / Solido. Vamos ver como ele foi criado:

• VecTan, é um vetor tangente ao eixo do dispositivo, no ponto inicial deste
• VecPer, é perpendicular a VecTan
• VecCross, é o produto cruz de VecTan e VecPer
• Alinhar, é a seção a ser modelada, ela foi criada no plano XY, para então ser alinhada no novo sistema de coordenadas
• Varredura, é a modelagem em si, usando a seção "Alinhar" e o eixo do dispositivo, com a opção seção vertical igual a False

Para fazer essa seção ser vertical, siga estes passos:

1. Inserir um Vetor imediatamente abaixo de VecTan, com as propriedades:
   • Ordenada X = VecTan.X
   • Ordenada Y = VecTan.Y
   • Ordenada Z = 0.0
   • Nome = VecTanHoriz

   Você está projetando o VecTan no plano XY, criando VecTanHoriz
2. Modificar VecPer, alterando o vetor do qual se quer o vetor perpendicular, fazendo:
   • Vetor = VecTanHoriz

   Antes, era Vetor = VecTan
3. Modificar VecCross, para que ele use VecTanHoriz, fazendo:
   • Vetor A = VecTanHoriz
   • Vetor B = VecPer

   Antes, o Vetor A = VecTan
4. Modificar Alinhar, para que ele use os vetores corretos
   • Vetor X Destino = VecPer
   • Vetor Y Destino = VecCross
   • Vetor Z Destino = VecTanHoriz

   Antes, Vetor Z Destino = VecTan
5. Modificar Varredura, para que ele saiba que a seção agra é vertical
   • Seção Vertical = True

   Antes, Seção Vertical = False

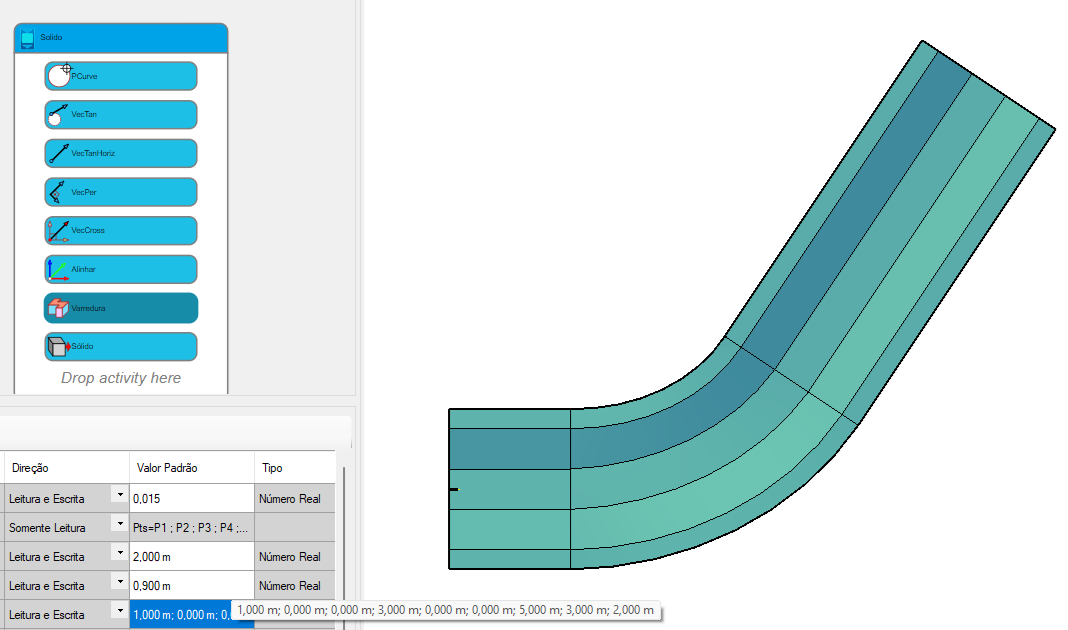

6. Observe o mesmo preview, como ficou:


   Observe que as coordenadas usadas para o eixo são:
   1. 1,000 m; 0,000 m; 0,000 m
   2. 3,000 m; 0,000 m; 0,000 m
   3. 5,000 m; 3,000 m; 2,000 m

   Observe Z=2,000m no terceiro ponto, para simular uma situação de declividade diferente de zero
7. Clique o botão OK, para que as alterações tenham efeito. Todos os dispositivos que usam esse modelador, serão redesenhados

Obviamente, alguns dispositivos podem variar os nomes acima, no entanto o conceito é o mesmo. Se você criou modelos que usam a ferramenta Varredura e observou o erro aqui descrito corrija usando os passos aqui descritos.

Note que no caso do alambrado, devemos usar a seção de varredura com a opção Seção Vertical = False, para que ela não se deforme ao longo do eixo.

Os dispositivos do catálogo atual, já estão todos corrigidos.
