Dimensionamento de Bueiros - Orifício

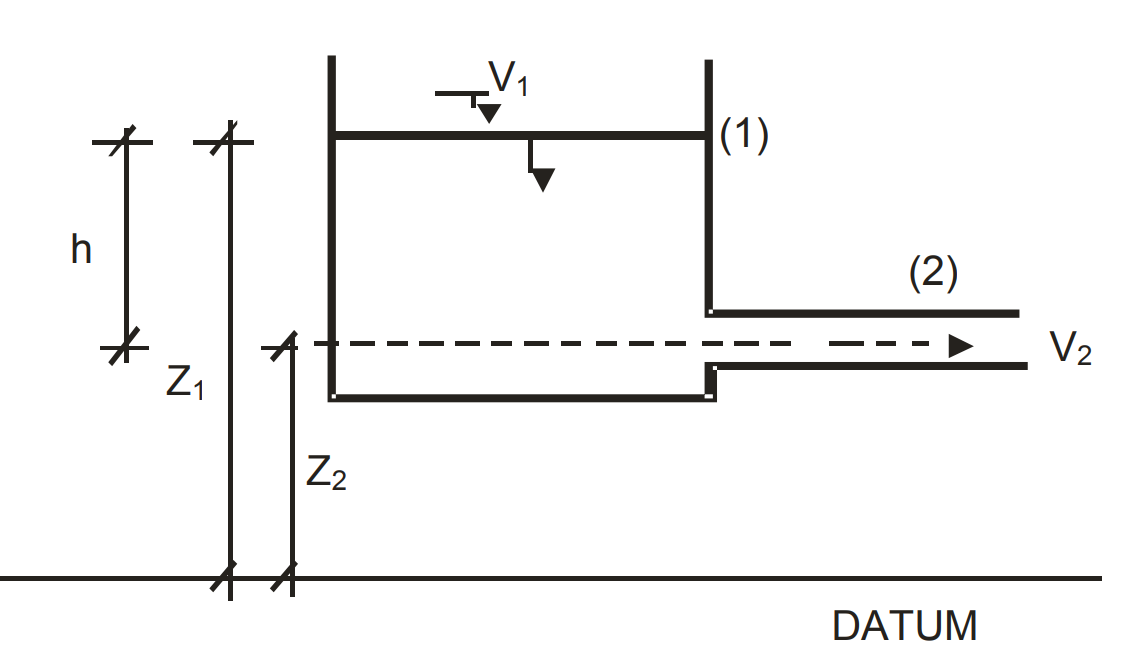

Diz-se que um bueiro trabalha como orifício quando o nível d'água a montante (HW) atende à condição:

• HW ≥ 1.2 * D
• h = Z1 - Z2
• h ≤ 2 * D
• V = (2 * g * h) ^ 0.5
• Q = C * A * V
• C = 0.62 a 0.63

Onde:

• D - altura da seção do bueiro
• HW - nível d'água a montante
• Z1 - elevação do NA
• Z2 - elevação do centro de gravidade da seção do bueiro
• C - coeficiente de vazão
• h - carga hidráulica
• V - velocidade de escoamento no bueiro
• A - área da seção transversal do bueiro
• Q - Vazão escoando no bueiro

Diz-se, nesse caso, que a vazão depende de sua carga a montante, vale dizer, da diferença de cotas dos níveis d'água a montante e a jusante, sendo independente da rugosidade das paredes, do comprimento e da declividade do bueiro.
